Statikens anvendelse i kranbygning

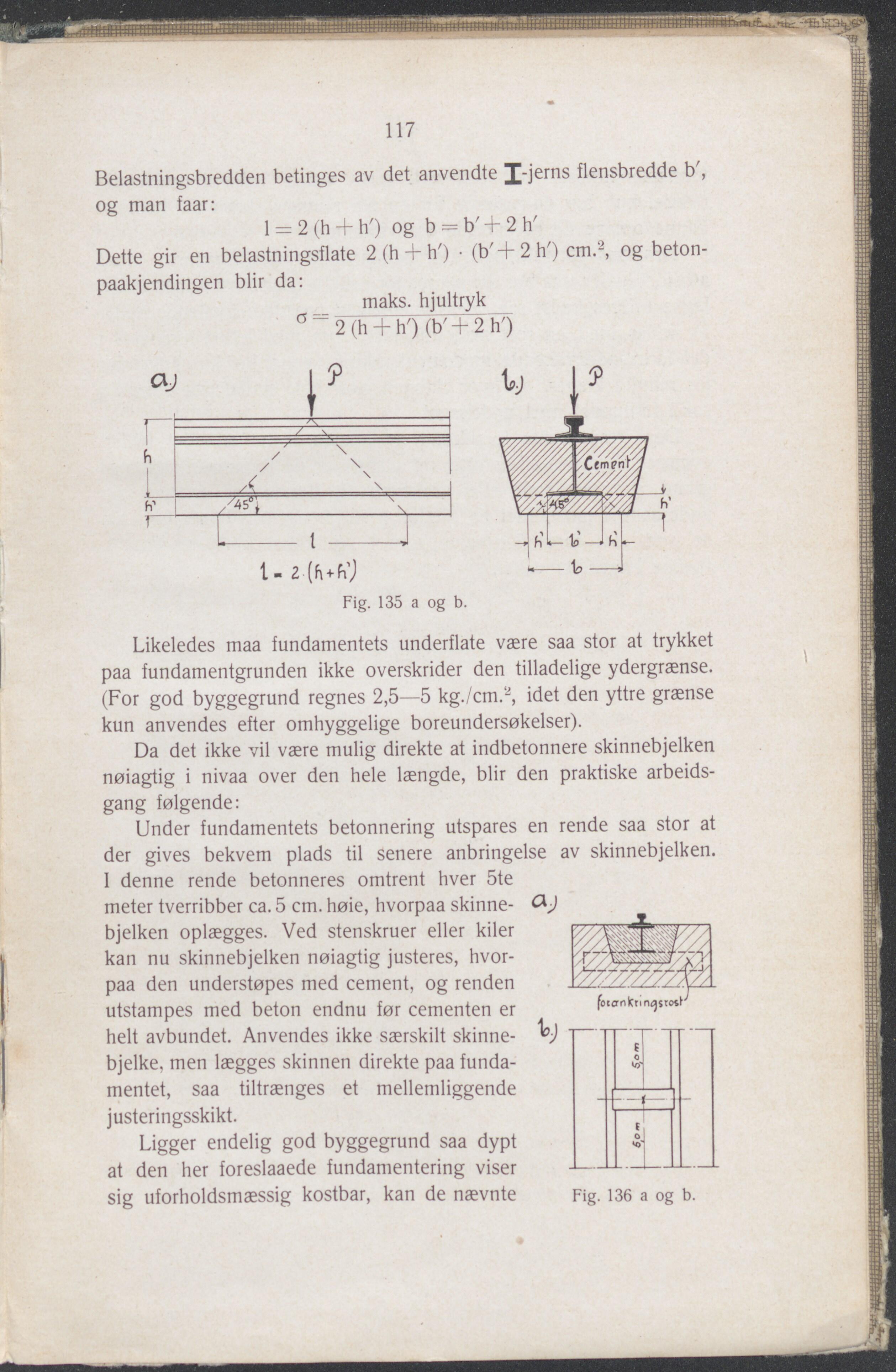

117 Belastningsbredden betinges av det anvendte J-jerns flensbredde b , og man faar: 1 = 2 (h + h') og b — b' + 2 h' Dette gir en belastningsflate 2 (h + h') • (b'+ 2 h') cm.2, og beton- paakjendingen biir da: maks. hjultryk 0-2(h + h/)(b,+ 2h/) aj h' Fig. 135 a og b. Likeledes maa fundamentets underrate være saa stor at trykket paa fundamentgrunden ikke overskrider den tilladelige ydergrænse. (For god byggegrund regnes 2,5—5 kg./cm.2, idet den yttre grænse kun anvendes efter omhyggelige boreundersøkelser). Da det ikke vil være mulig direkte at indbetonnere skinnebjelken nøiagtig i nivaa over den hele længde, biir den praktiske arbeids- gang følgende: Under fundamentets betonnering utspares en rende saa stor at der gives bekvem plads til senere anbringelse av skinnebjelken. I denne rende betonneres omtrent hver 5te meter tverribber ca. 5 cm. høie, hvorpaa skinne- bjelken oplægges. Ved stenskruer eller kiler kan nu skinnebjelken nøiagtig justeres, hvor- paa den understøpes med cement, og renden utstampes med beton endnu før cementen er helt avbundet. Anvendes ikke særskilt skinne- bjelke, men lægges skinnen direkte paa funda- mentet, saa tiltrænges et mellemliggende justeringsskikt. Ligger endelig god byggegrund saa dypt at den her foreslaaede fundamentering viser sig uforholdsmæssig kostbar, kan de nævnte Fig. 136 a og b.
