Statikens anvendelse i kranbygning

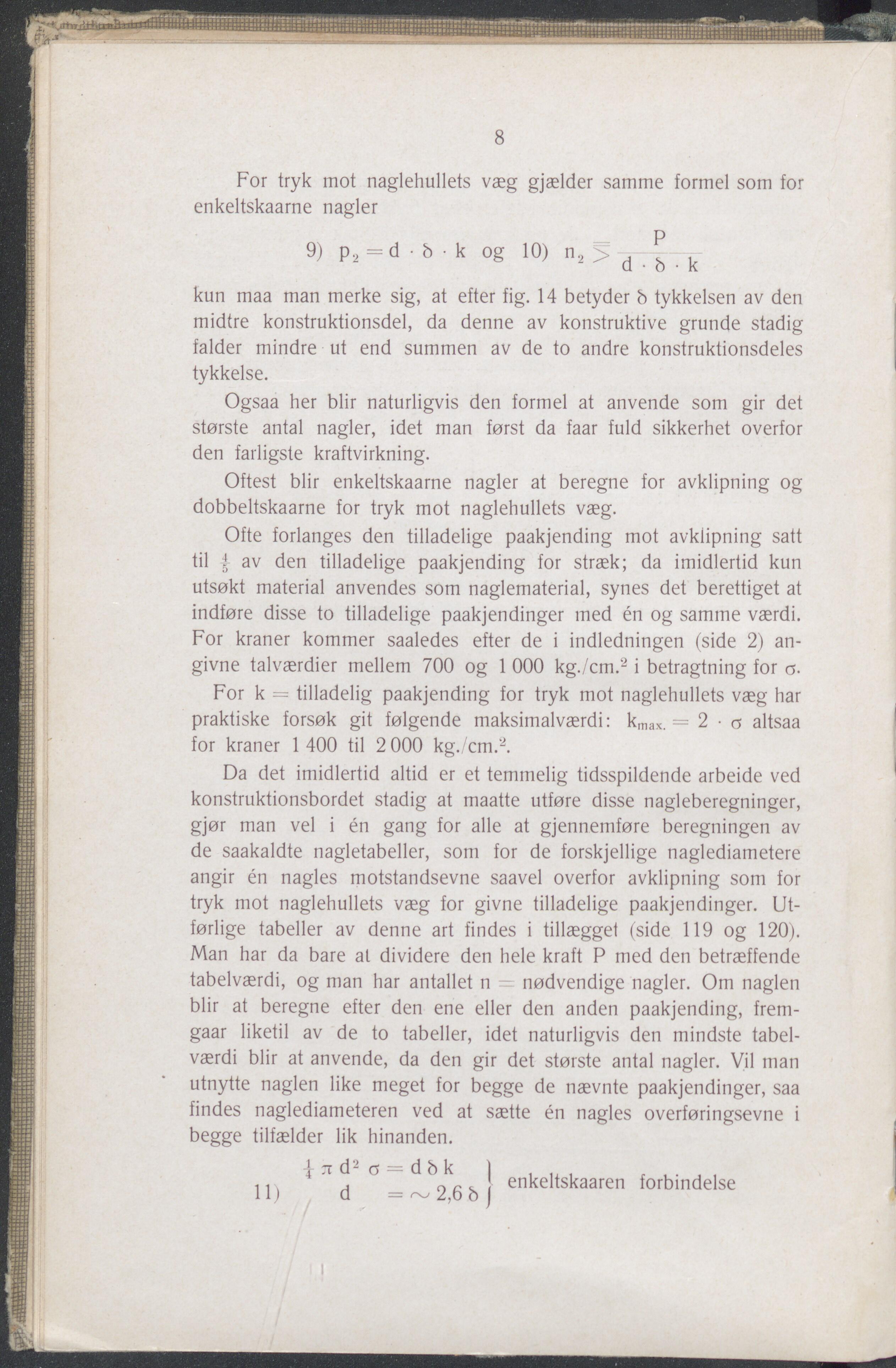

8 For tryk mot naglehullets væg gjælder samme formel som for enkeltskaarne nagler _ p 9) p2 = d • b • k og 10) n2 > Cl • O • K kun maa man merke sig, at efter fig. 14 betyder b tykkelsen av den midtre konstruktionsdel, da denne av konstruktive grunde stadig falder mindre ut end summen av de to andre konstruktionsdeles tykkelse. Ogsaa her biir naturligvis den formel at anvende som gir det største antal nagler, idet man først da faar fuld sikkerhet overfor den farligste kraftvirkning. Oftest biir enkeltskaarne nagler at beregne for avklipning og dobbeltskaarne for tryk mot naglehullets væg. Ofte forlanges den tilladelige paakjending mot avklipning satt til i av den tilladelige paakjending for stræk; da imidlertid kun utsøkt material anvendes som naglematerial, synes det berettiget at indføre disse to tilladelige paakjendinger med én og samme værdi. For kraner kommer saaledes efter de i indledningen (side 2) an- givne talværdier mellem 700 og 1 000 kg./cm.2 i betragtning for o. For k = tilladelig paakjending for tryk mot naglehullets væg har praktiske forsøk git følgende maksimalværdi: kmax. = 2 • o altsaa for kraner 1 400 til 2 000 kg./cm.2. Da det imidlertid altid er et temmelig tidsspildende arbeide ved konstruktionsbordet stadig at maatte utføre disse nagleberegninger, gjør man vel i én gang for alle at gjennemføre beregningen av de saakaldte nagletabeller, som for de forskjellige naglediametere angir én nagles motstandsevne saavel overfor avklipning som for tryk mot naglehullets væg for givne tilladelige paakjendinger. Ut- førlige tabeller av denne art findes i tillægget (side 119 og 120). Man har da bare al dividere den hele kraft P med den betræffende tabelværdi, og man har antallet n = nødvendige nagler. Om naglen biir at beregne efter den ene eller den anden paakjending, frem- gaar liketil av de to tabeller, idet naturligvis den mindste tabel- værdi biir at anvende, da den gir det største antal nagler. Vil man utnytte naglen like meget for begge de nævnte paakjendinger, saa findes naglediameteren ved at sætte én nagles overføringsevne i begge tilfælder lik hinanden. I tt d2 c = d b k I . 11A . o c e enkeltskaaren forbindelse 11) Cl = 2,0 ö J
