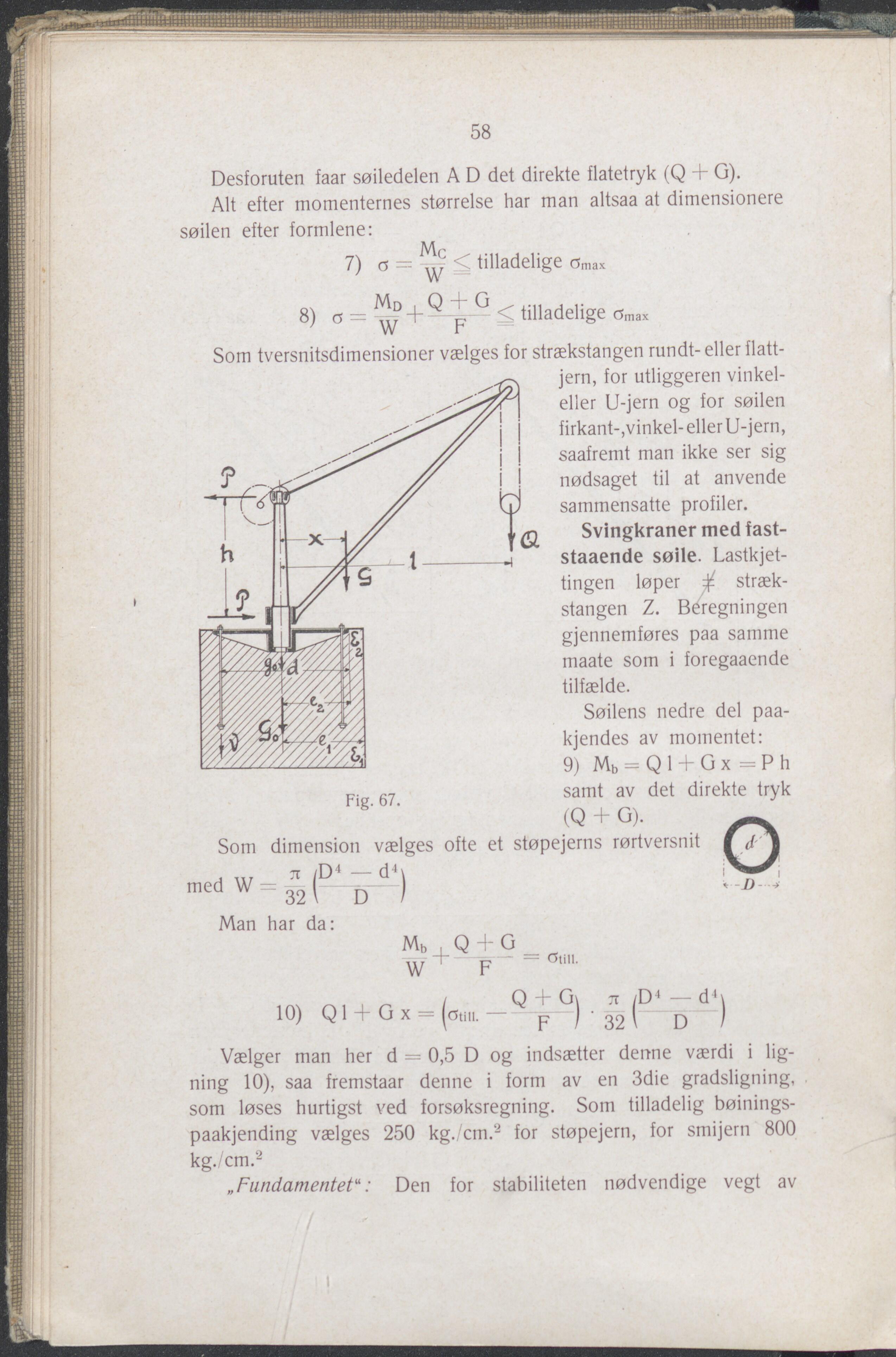

58 Fig. 67. Desforuten faar søiledelen A D det direkte flatetryk (Q + G). Alt efter momenternes størrelse har man altsaa at dimensionere søilen efter formlene: 7) ö = -Try < tilladelige omax w 8) ö = ^ + < tilladelige omax Som tversnitsdimensioner vælges for strækstangen rundt- eller flatt- jern, for utliggeren vinkel- eller U-jern og for søilen firkant-,vinkel-eller U-jern, saafremt man ikke ser sig nødsaget til at anvende sammensatte profiler. Svingkraner med fast- staaende søile. Lastkjet- tingen løper stræk- stangen Z. Beregningen gjennemføres paa samme maate som i foregaaende tilfælde. Søilens nedre del paa- kjendes av momentet: 9) Mb = Q 1 + G x = P h samt av det direkte tryk (Q + G). Som dimension vælges ofte et støpejerns rørtversnit 7T /D4 — d4 \ med W = 32 ( D ) Man har da: M„ , Q + O W F Ctill. 10) Q1 + G x — ^øtiii. F ) 32 \ D / Vælger man her d = 0,5 D og indsætter denne værdi i lig- ning 10), saa fremstaar denne i form av en 3die gradsligning, som løses hurtigst ved forsøksregning. Som tilladelig bøinings- paakjending vælges 250 kg./cm.2 for støpejern, for smijern 800 kg./cm.2 „Fundamentet“: Den for stabiliteten nødvendige vegt av
