Statikens anvendelse i kranbygning

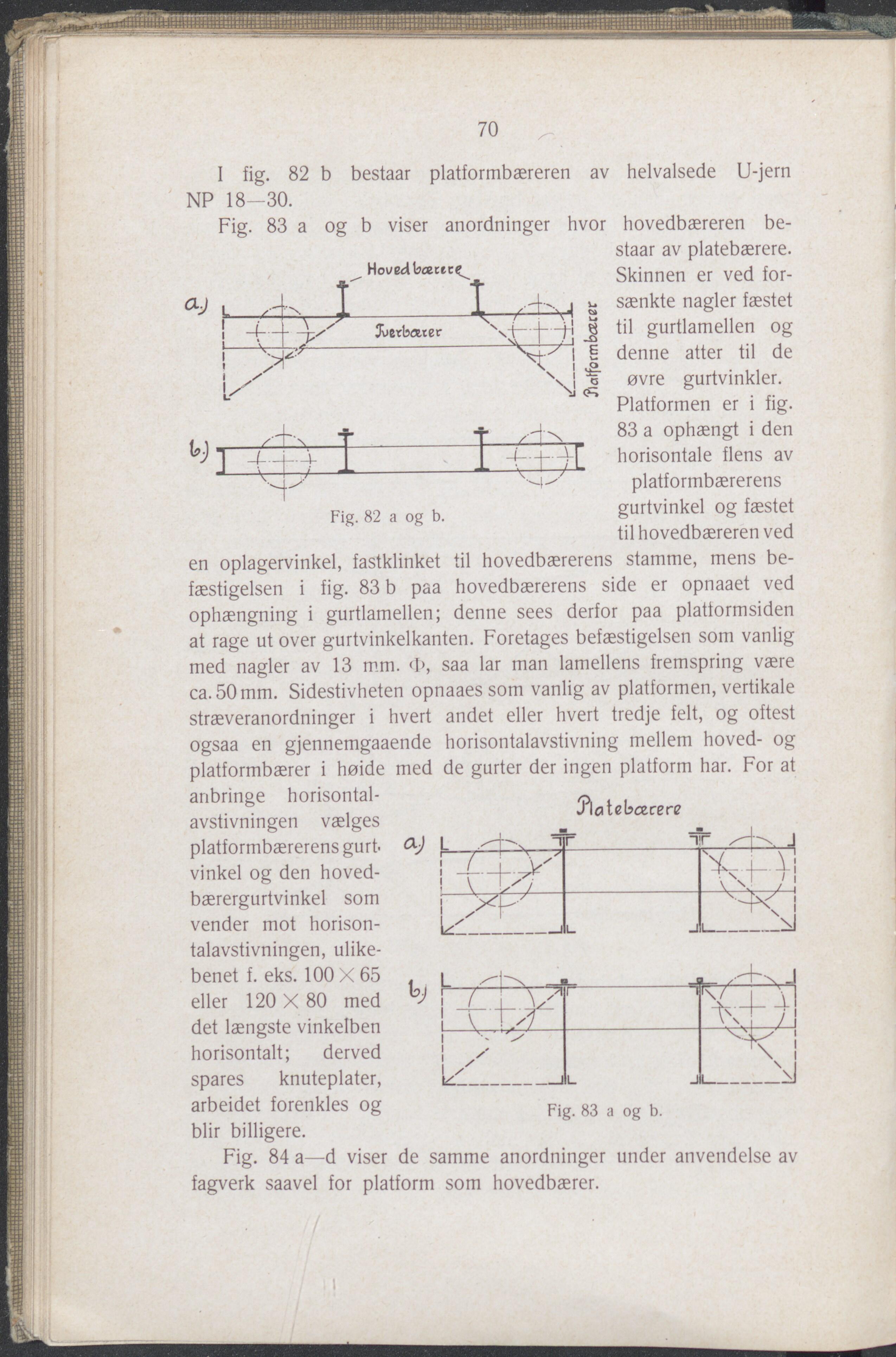

70 I fig. 82 NP 18-30. b bestaar platformbæreren av helvalsede U-jern Fig. 83 a og b viser anordninger hvor hovedbæreren be- staar av platebærere. Skinnen er ved for- sænkte nagler fæstet til gurtlamellen og denne atter til de øvre gurtvinkler. Platformen er i fig. 83 a ophængt i den horisontale flens av platformbærerens gurtvinkel og fæstet til hovedbæreren ved en oplagervinkel, fastklinket til hovedbærerens stamme, mens be- fæstigelsen i fig. 83 b paa hovedbærerens side er opnaaet ved ophængning i gurtlamellen; denne sees derfor paa platformsiden at rage ut over gurtvinkelkanten. Foretages befæstigelsen som vanlig med nagler av 13 mm. <I>, saa lar man lamellens fremspring være ca. 50mm. Sidestivheten opnaaes som vanlig av platformen, vertikale stræveranordninger i hvert andet eller hvert tredje felt, og oftest ogsaa en gjennemgaaende horisontalavstivning mellem hoved- og platformbærer i høide med de gurter der ingen platform har. For at anbringe horisontal- avstivningen vælges platformbærerens gurt vinkel og den hoved- bærergurtvinkel som vender mot horison- talavstivningen, ulike- benet f. eks. 100 X 65 eller 120 X 80 med det længste vinkelben horisontalt; derved spares knuteplater, arbeidet forenkles og biir billigere. Fig. 84 a—d viser de samme anordninger under anvendelse av fagverk saavel for platform som hovedbærer.
