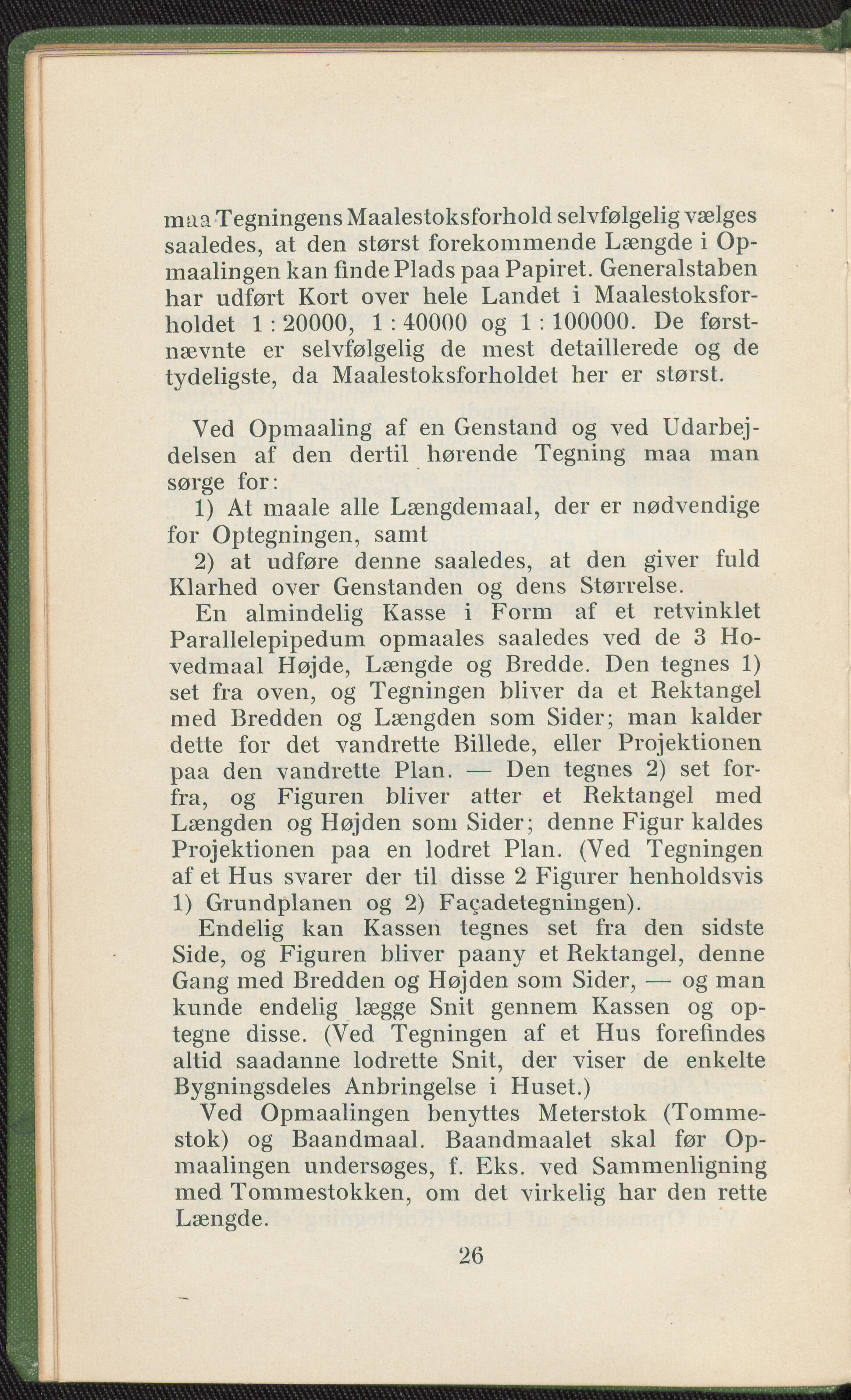

maa Tegningens Maalestoksforhold selvfølgelig vælges saaledes, at den størst forekommende Længde i Op- maalin§en kan finde Plads paa Papiret. Generalstaben har udført Kort over hele Landet i Maalestoksfor- holdet 1 : 20000, 1 : 40000 og 1 : 100000. De først- nævnte er selvfølgelig de mest detaillerede og de tydeligste, da Maalestoksforlioldet her er størst. Ved Opmaaling af en Genstand og ved Udarbej- delsen af den dertil hørende Tegning maa man sørge for: 1) At maale alle Længdemaal, der er nødvendige for Optegningen, samt 2) at udføre denne saaledes, at den giver fuld Klarhed over Genstanden og dens Størrelse. En almindelig Kasse i Form af et retvinklet Parallelepipedum opmaales saaledes ved de 3 Ho- vedmaal Højde, Længde og Bredde. Den tegnes 1) set fra oven, og Tegningen bliver da et Rektangel med Bredden og Længden som Sider; man kalder dette for det vandrette Billede, eller Projektionen paa den vandrette Plan. -— Den tegnes 2) set for- fra, og Figuren bliver atter et Rektangel med Længden og Højden som Sider; denne Figur kaldes Projektionen paa en lodret Plan. (Ved Tegningen af et Hus svarer der til disse 2 Figurer henholdsvis 1) Grundplanen og 2) Facadetegningen). Endelig kan Kassen tegnes set fra den sidste Side, og Figuren bliver paany et Rektangel, denne Gang med Bredden og Højden som Sider, — og man kunde endelig lægge Snit gennem Kassen og op- tegne disse. (Ved Tegningen af et Hus forefindes altid saadanne lodrette Snit, der viser de enkelte Bygningsdeles Anbringelse i Huset.) Ved Opmaalingen benyttes Meterstok (Tomme- stok) og Baandmaal. Baandmaalet skal før Op- maalingen undersøges, f. Eks. ved Sammenligning med Tommestokken, om det virkelig har den rette Længde. 26
