Lommebog for Mekanikere
En Praktisk Haandbog

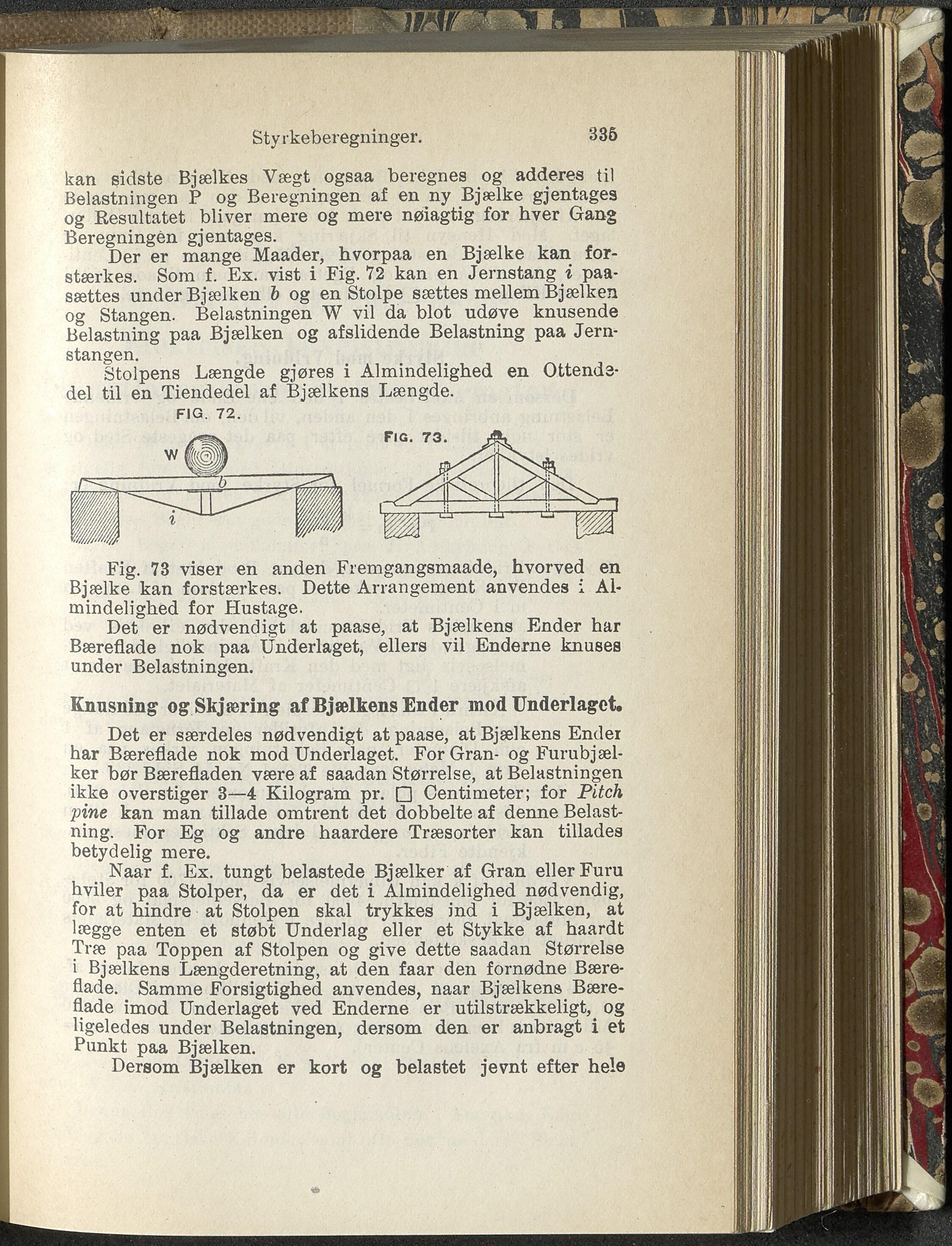

Styrkeberegninger. 335 kan sidste Bjælkes Vægt ogsaa beregnes og adderes til Belastningen P og Beregningen af en ny Bjælke gjentages og Resultatet bliver mere og mere nøiagtig for hver Gang Beregningen gjentages. Der er mange Maader, hvorpaa en Bjælke kan for- stærkes. Som f. Ex. vist i Fig. 72 kan en Jernstang i paa- sættes under Bjælken b og en Stolpe sættes mellem Bjælken og Stangen. Belastningen W vil da blot udøve knusende Belastning paa Bjælken og afslidende Belastning paa Jern- stangen. Stolpens Længde gjøres i Almindelighed en Ottends- del til en Tiendedel af Bjælkens Længde. FIG. 72. Fig. 73 viser en anden Fremgangsmaade, hvorved en Bjælke kan forstærkes. Dette Arrangement anvendes i Al- mindelighed for Hustage. Det er nødvendigt at paase, at Bjælkens Ender har Bæreflade nok paa Underlaget, ellers vil Enderne knuses under Belastningen. Knusning ogSkjæring af Bjælkens Ender mod Underlaget. Det er særdeles nødvendigt at paase, at Bjælkens Ender har Bæreflade nok mod Underlaget. For Gran- og Furubjæl- ter bør Bærefladen være af saadan Størrelse, at Belastningen ikke overstiger 3—4 Kilogram pr. Centimeter; for Pitch pine kan man tillade omtrent det dobbelte af denne Belast- ning. For Eg og andre haardere Træsorter kan tillades betydelig mere. Naar f. Ex. tungt belastede Bjælker af Gran eller Furu hviler paa Stolper, da er det i Almindelighed nødvendig, for at hindre at Stolpen skal trykkes ind i Bjælken, at lægge enten et støbt Underlag eller et Stykke af haardt Træ paa Toppen af Stolpen og give dette saadan Størrelse i Bjælkens Længderetning, at den faar den fornødne Bære- flade. Samme Forsigtighed anvendes, naar Bjælkens Bære- flade imod Underlaget ved Enderne er utilstrækkeligt,, og ligeledes under Belastningen, dersom den er anbragt i et Punkt paa Bjælken. Dersom Bjælken er kort og belastet jevnt efter hel©
