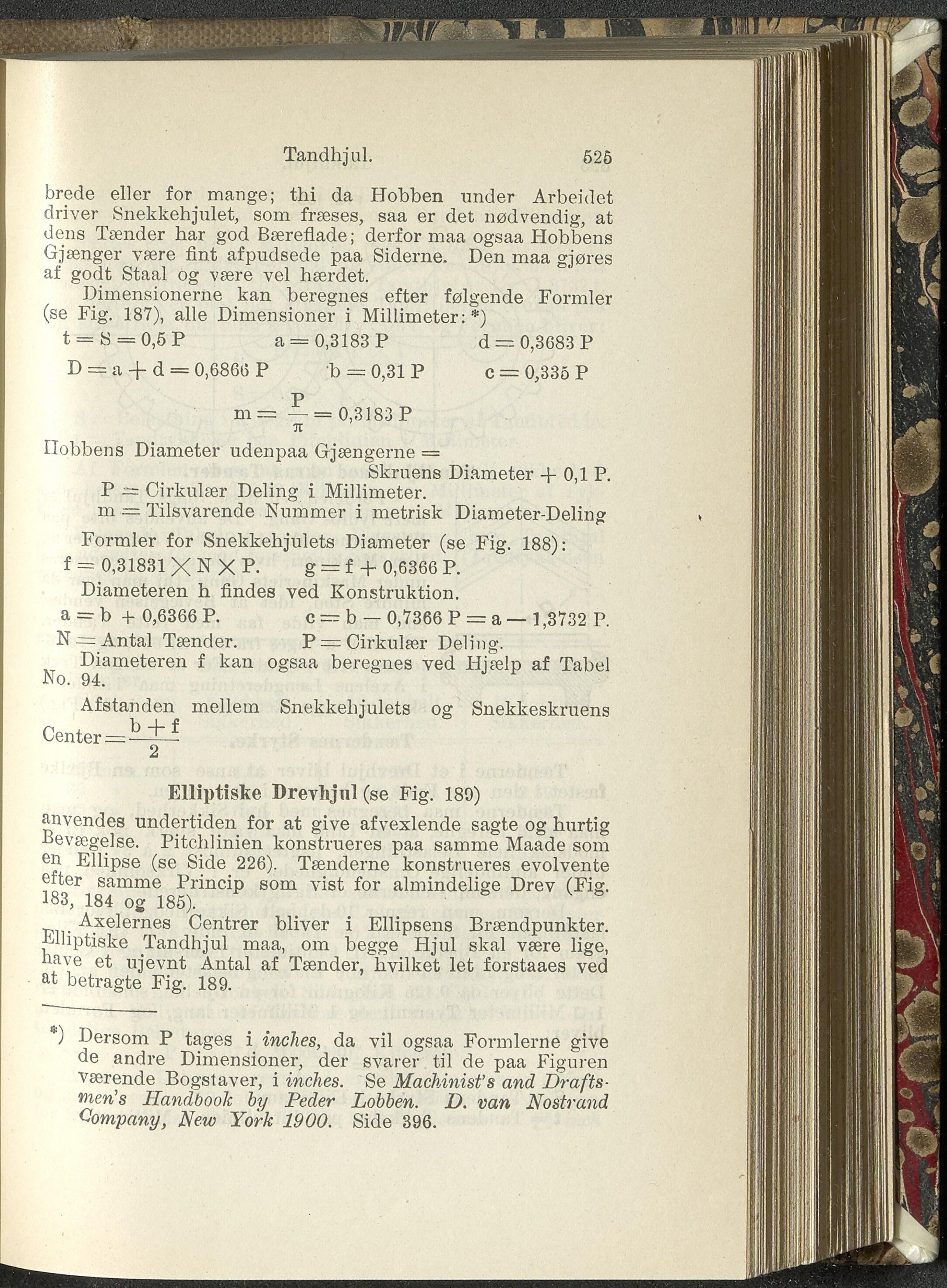

Tandhjul.
525
brede eller for mange; thi da Hobben under Arbejdet
driver Snekkehjulet, som fræses, saa er det nødvendig, at
dens Tænder har god Bæreflade; derfor maa ogsaa Hobbens
Gjænger være fint af pudsede paa Siderne. Den maa gjøres
af godt Staal og være vel hærdet.
Dimensionerne kan beregnes efter følgende Formler
(se Fig. 187), alle Dimensioner i Millimeter; *)
t = S = 0,5 P a = 0,3183 P d = 0,3683 P
D = a 4- d = 0,686(5 P b = 0,31 P c = 0,33ö P
P
m = — = 0,3183 P
Tt
Ilobbens Diameter udenpaa Gjængerne =
Skruens Diameter + 0,1 P.
P — Cirkulær Deling i Millimeter.
m = Tilsvarende Nummer i metrisk Diameter-Deling
Formler for Snekkehjulets Diameter (se Fig. 188):
f= 0,31831 XNXP. g = f + 0,6366 P.
Diameteren h findes ved Konstruktion.
a = b + 0,6366 P. c — b — 0,7366 P = a — 1,3732 P.
N —Antal Tænder. P —Cirkulær Deling.
Diameteren f kan ogsaa beregnes ved Hjælp af Tabel
No. 94.
Afstanden mellem Snekkehjulets og Snekkeskruens
Center =
2
Elliptiske Drevhjul (se Fig. 189)
anvendes undertiden for at give afvexlende sagte og hurtig
Bevægelse. Pitchlinien konstrueres paa samme Maade som
en Ellipse (se Side 226). Tænderne konstrueres evolvente
efter samme Princip som vist for almindelige Drev (Fig.
183, 184 og 185).
r Axe^ernes Centrer bliver i Ellipsens Brændpunkter.
elliptiske Tandhjul maa, om begge Hjul skal være lige,
nave et ujevnt Antal af Tænder, hvilket let forstaaes ved
at betragte Fig. 189.
"O Dersom P tages i indies, da vil ogsaa Formlerne give
de andre Dimensioner, der svarer til de paa Figuren
værende Bogstaver, i inches. Se Machinist’s and Drafts-
men’s Handbook by Peder Lobben. D. van Nostrand
Company, New York 1900. Side 396.
