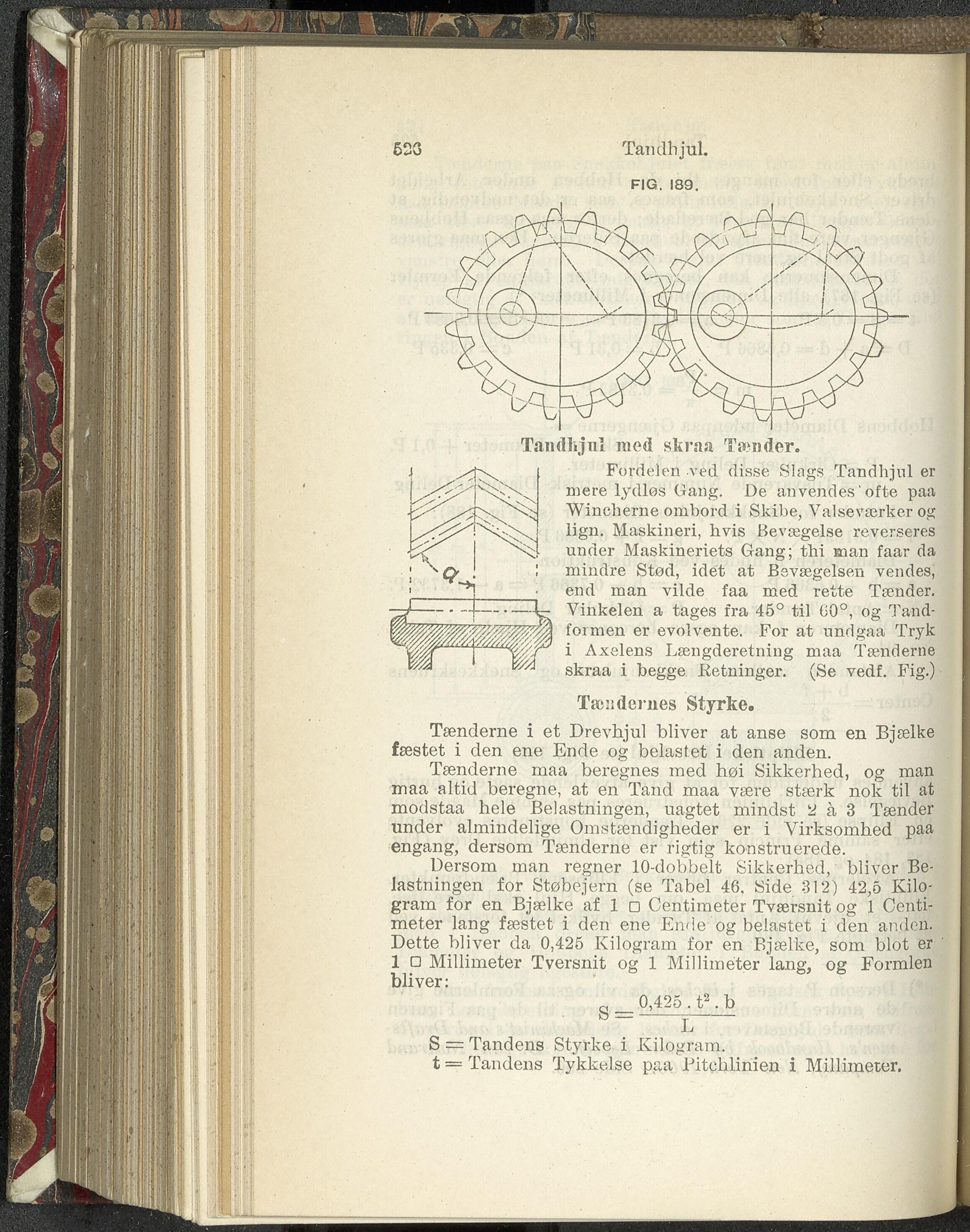

523 Tandhjul. FIG. 189. Tandhjul med skraa Tænder. Fordelen ved disse Slags Tandhjul er mere lydløs Gang. De anvendes'ofte paa Wincherne ombord i Skibe, Valseværker og lign. Maskineri, hvis Bevægelse reverseres under Maskineriets Gang; thi man faar da mindre Stød, idet at Bevægelsen vendes, end man vilde faa med rette Tænder. Vinkelen a tages fra 45° til 60°, og Tand- formen er evolvente. For at undgaa Tryk i Axelens Længderetning maa Tænderne skraa i begge Retninger. (Se vedf. Fig.) Tændernes Styrke. Tænderne i et Drevhjul bliver at anse som en Bjælke fæstet i den ene Ende og belastet i den anden. Tænderne maa beregnes med høi Sikkerhed, og man maa altid beregne, at en Tand maa være stærk nok til at modstaa hele Belastningen, uagtet mindst 2 å 3 Tænder under almindelige Omstændigheder er i Virksomhed paa engang, dersom Tænderne er rigtig konstruerede. Dersom man regner 10-dob.belt Sikkerhed, bliver Be- lastningen for Støbe,jern (se Tabel 46, Side 312) 42,5 Kilo- gram for en Bjælke af 1 Centimeter Tværsnit og 1 Centi- meter lang fæstet i den ene Ende og belastet i den anden. Dette bliver da 0,425 Kilogram for en Bjælke, som blot er 1 Millimeter Tyersnit og 1 Millimeter lang, og Formlen bliver: __ 0,425 . t* i 2 * * S. b L S — Tandens Styrke i Kilogram. t = Tandens Tykkelse paa Pitchlinien i Millimeter.
