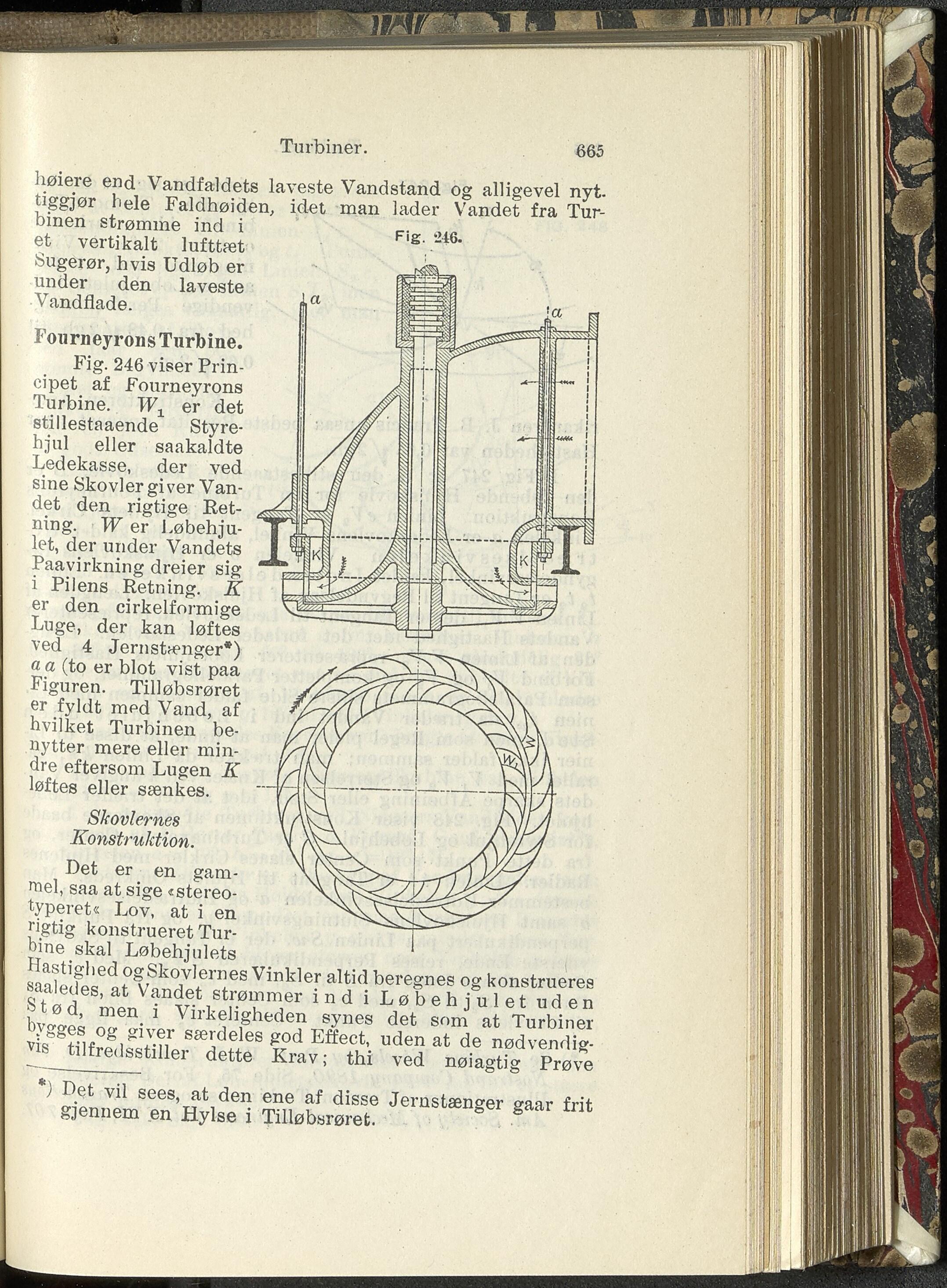

 lader Vandet fra Tur- Hig. 246. Turbiner. 665 høiere end Vandfaldets laveste Vandstand og alligevel nyt. tirøør holo man ]ader yandet ffa Tur_ tiggjør hele Faldhøjden, idet bmen strømme ind i et vertikalt lufttæt Sugerør, hvis Udløb er under den laveste Vandflade. ’ourneyrons Turbine. Fig. 246 viser Prin- cipet af Fourneyrons Turbine. Wx er det stillestaaende Styre- hjul eller saakaldte Ledekasse, der ved sine Skovler giver Van- det den rigtige Ret- ning. W er Løbehju- let, der under Vandets Paayirkning dreier sig i Pilens Retning. Zf er den cirkelformige Luge, der kan løftes ved 4 Jernstænger*) a a (to er blot vist paa Figuren. Tilløbsrøret er fyldt mpd Vand, af hvilket Turbinen be- nytter mere eller min- dre eftersom Lugen K løftes eller sænkes. Skovlernes Konstruktion. Det er en gam- mel, saa at sige «stereo- typeret« Lov, at i en rigtig konstrueret Tur- bine skal Løbehjulets 8aSietOgvSk7Ler”eS Vinkler altid beregnes og konstrueres saaiedes, at V andet strømmer indiLøbehju letuden bvX^’ men- 1 Virkeligheden synes det som at Turbiner vis’lliglrnr sæ’deles ?od Effect, uden at de nødvendia. M tllfredsstiller dette Krav; thi ved nøiagtig Prøve ) Det vil sees, at den ene af disse Jernstænger eaar frit gjennem en Hylse i Tilløbsrøret. ° g
