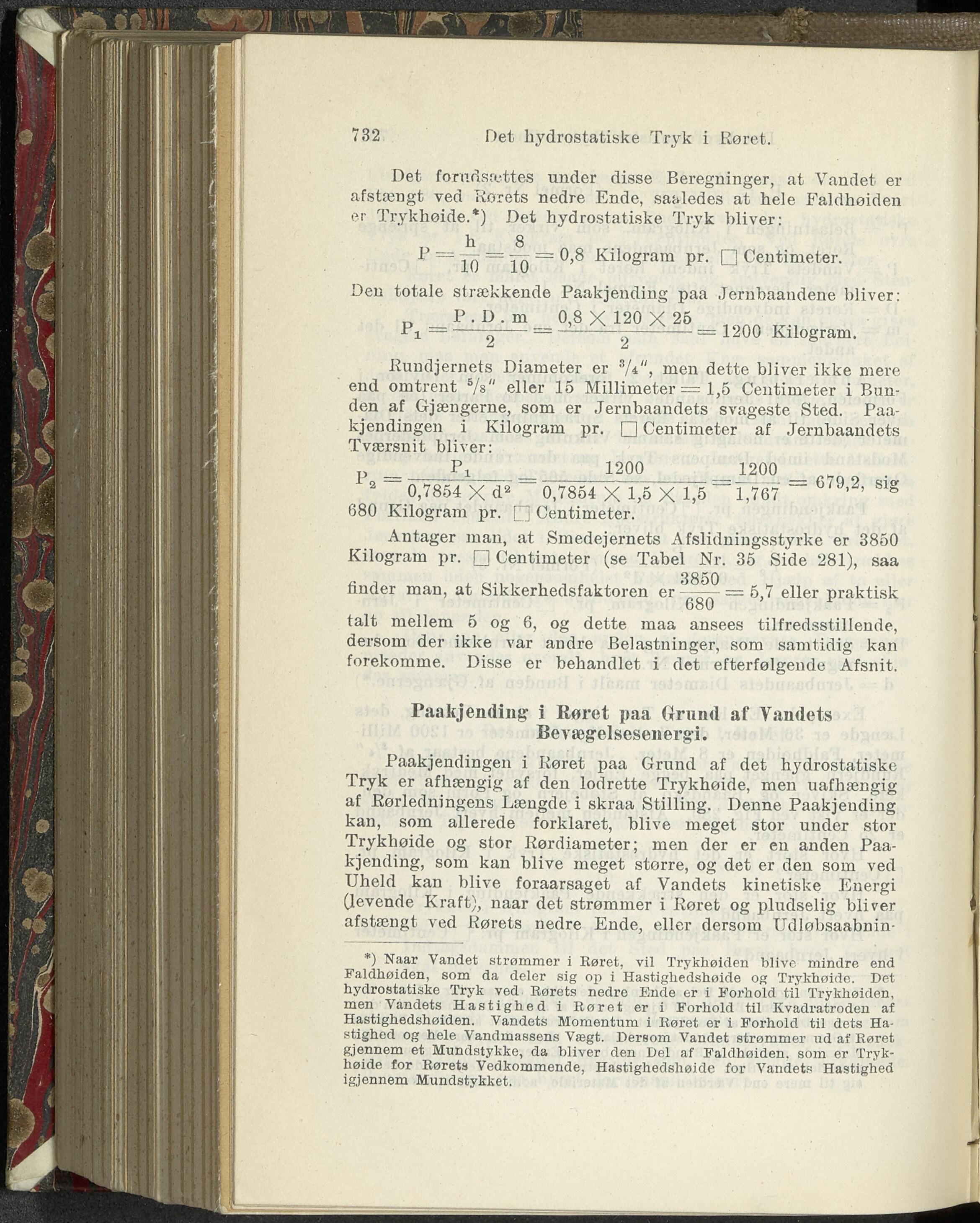

Det hydrostatiske Tryk i Røret.
Det forudsættes under disse Beregninger, at Vandet er
afstængt ved ixorets nedre Ende, saaledes at hele Faldhøiden
er Trykhøide.*) Det hydrostatiske Tryk bliver:
„ h 8
i — 1 < = in — 0,8 Kilogram pr. Centimeter.
Den totale strækkende Paakjending paa Jernbaandene bliver:
Pi
■ D ■ m 0,8 X 120 X 25
= 1200 Kilogram.
2
Rundjernets Diameter er a/t", men dette bliver ikke mere
end omtrent 5/s" eller 15 Millimeter =1,5 Centimeter i Bun-
den af Gjængerne, som er Jernbaandets svageste Sted. Paa-
kjendingen i Kilogram pr. Centimeter af Jernbaandets
Tværsnit bliver:
P _____pi __ 1200 1200
2 0,7854 X — 0,7854 X 1> X 1?5~1?767 “ 6'9,2, Slg
680 Kilogram pr. Centimeter.
Antager man, at Smedejernets Afslidningsstyrke er 3850
Kilogram pr. Centimeter (se Tabel Nr. 35 Side 281), saa
finder man, at Sikkerhedsfaktoren er — == 5,7 eller praktisk
680
talt mellem 5 og 6, og dette maa ansees tilfredsstillende,
dersom der ikke var andre Belastninger, som samtidig kan
forekomme. Disse er behandlet i det efterfølgende Afsnit.
Paakjending i Røret paa Grund af Vandets
Bevægelsesenerg-i.
Paakjendingen i Røret paa Grund af det hydrostatiske
Tryk er afhængig af den lodrette Trykhøide, men uafhængig
af Rørledningens Længde i skraa Stilling. Denne Paakjending
kan, som allerede forklaret, blive meget stor under stor
Trykhøide og stor Rørdiameter; men der er en anden Paa-
kjending, som kan blive meget storre, og det er den som ved
Uheld kan blive foraarsaget af Vandets kinetiske Energi
(levende Kraft), naar det strømmer i Røret og pludselig bliver
afstængt ved Rørets nedre Ende, eller dersom Udløbsaabnin-
*) Naar Vandet strømmer i Røret, vil Trykhøiden blive mindre end
Faldhøiden, som da deler sig op i Hastighedshøide og Tryktøide. Det
hydrostatiske Tryk ved Rørets nedre Ende er i Forhold til Trykhøiden,
men Vandets Hastighed i Røret er i Forhold til Kvadratroden af
Hastighedshøiden. Vandets Momentum i Køret er i Forhold til dets Ha-
stighed og hele Vandmassens Vægt. Dersom Vandet strømmer ud af Røret
gjennem et Mundstykke, da bliver den Del af Faldhøiden. som er Tryk-
høide for Rørets Vedkommende, Hastighedshøide for Vandets Hastighed
igjennem Mundstykket.
