Dampturbiner.
saadant Sæt af 3 eller 5 Skovleringe; men i større Turbiner
er der to eller flere saadanne Sæt, og mellem hvert af disse
er der en Skillevæg forsynet med Mundstykker, i hvilke
Dampen expanderes og ledes ind paa næste Sæt af Skovler.

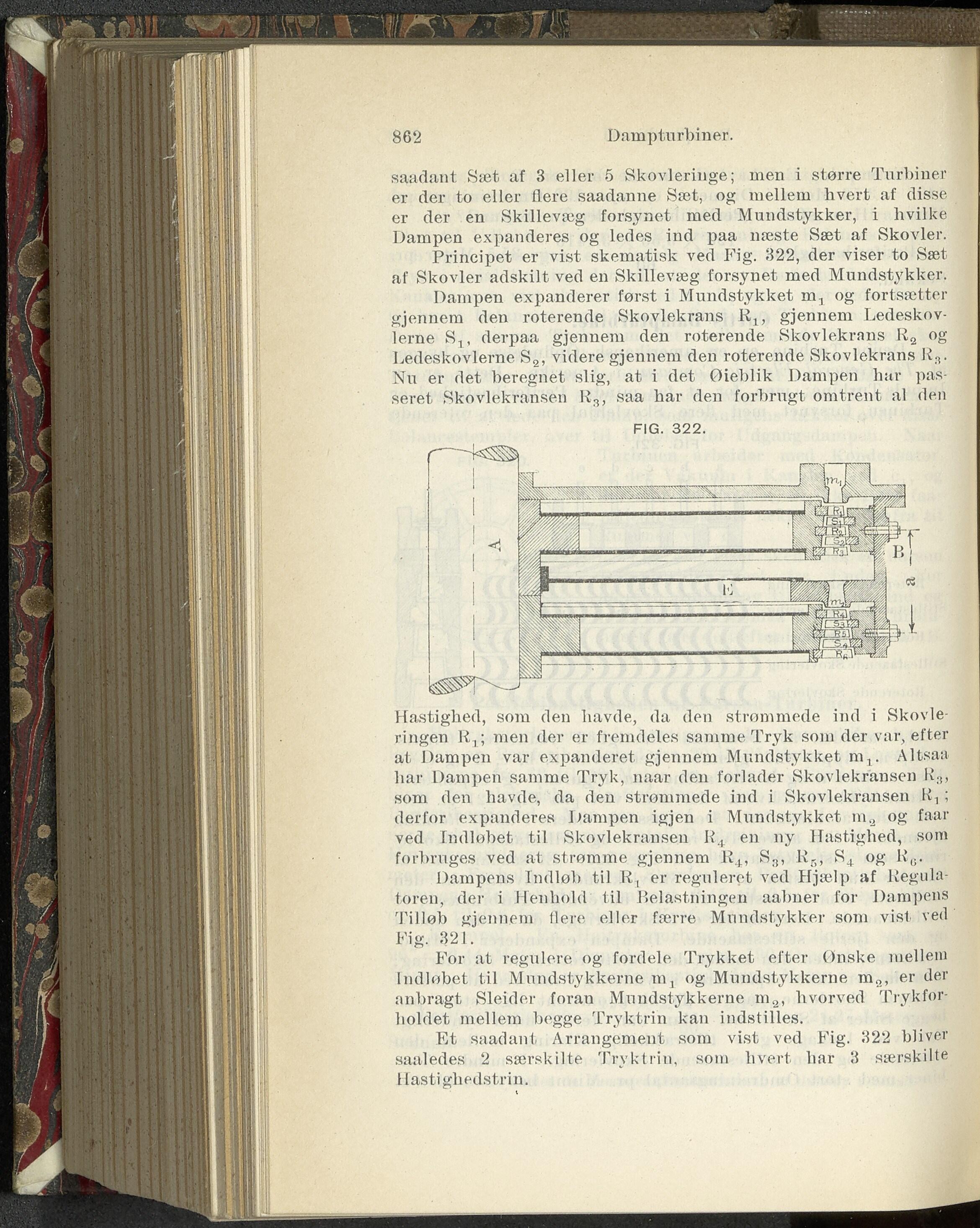

Principet er vist skematisk ved Fig. 322, der viser to Sæt
af Skovler adskilt ved en Skillevæg forsynet med Mundstykker.
Dampen expanclerer først i Mundstykket m, og fortsætter
gjennem den roterende Skovlekrans R1, gjenneni Ledeskov-
lerne Slt derpaa gjennem den roterende Skovlekrans R2 og
Ledeskovlerne S2, videre gjenneni den roterende Skovlekrans R3.
Nu er det beregnet slig, at i det Øieblik Dampen har pas-
seret Skovlekransen R3, saa har den forbrugt omtrent al den
Hastighed, som den havde, da den strømmede ind i Skovle-
ringen R:1; men der er fremdeles samme Tryk som der var, efter
at Dampen var expanderet gjennem Mundstykket m1. Altsaa
har Dampen samme Tryk, naar den forlader Skovlekransen R;l,
som den havde, da den strømmede ind i Skovlekransen R, ;
derfor expanderes Dampen igjen i Mundstykket ma og faar
ved Indløbet til Skovlekransen R+ en ny Hastighed, som
forbruges ved at strømme gjennem R4, S3, Kr>, S4 og Rc.
Dampens Indlob til R, er reguleret ved Hjælp af Regula-
toren, der i Henhold fil Belastningen aabner for Dampens
Tilløb gjennem flere eller færre Mundstykker som vist ved
Fig. 32l.
For at regulere og fordele Trykket efter Ønske mellem
Indløbet til Mundstykkerne mj og Mundstykkerne m„, er der
anbragt ßleider foran Mundstykkerne m2, hvorved Trykfor-
holdet mellem begge Tryktrih kan indstilles.
Et saadant Arrangement som vist ved Fig. 322 bliver
saaledes 2 særskilte Tryktrin, som hvert har 3 særskilte
Hastighedstrin.
