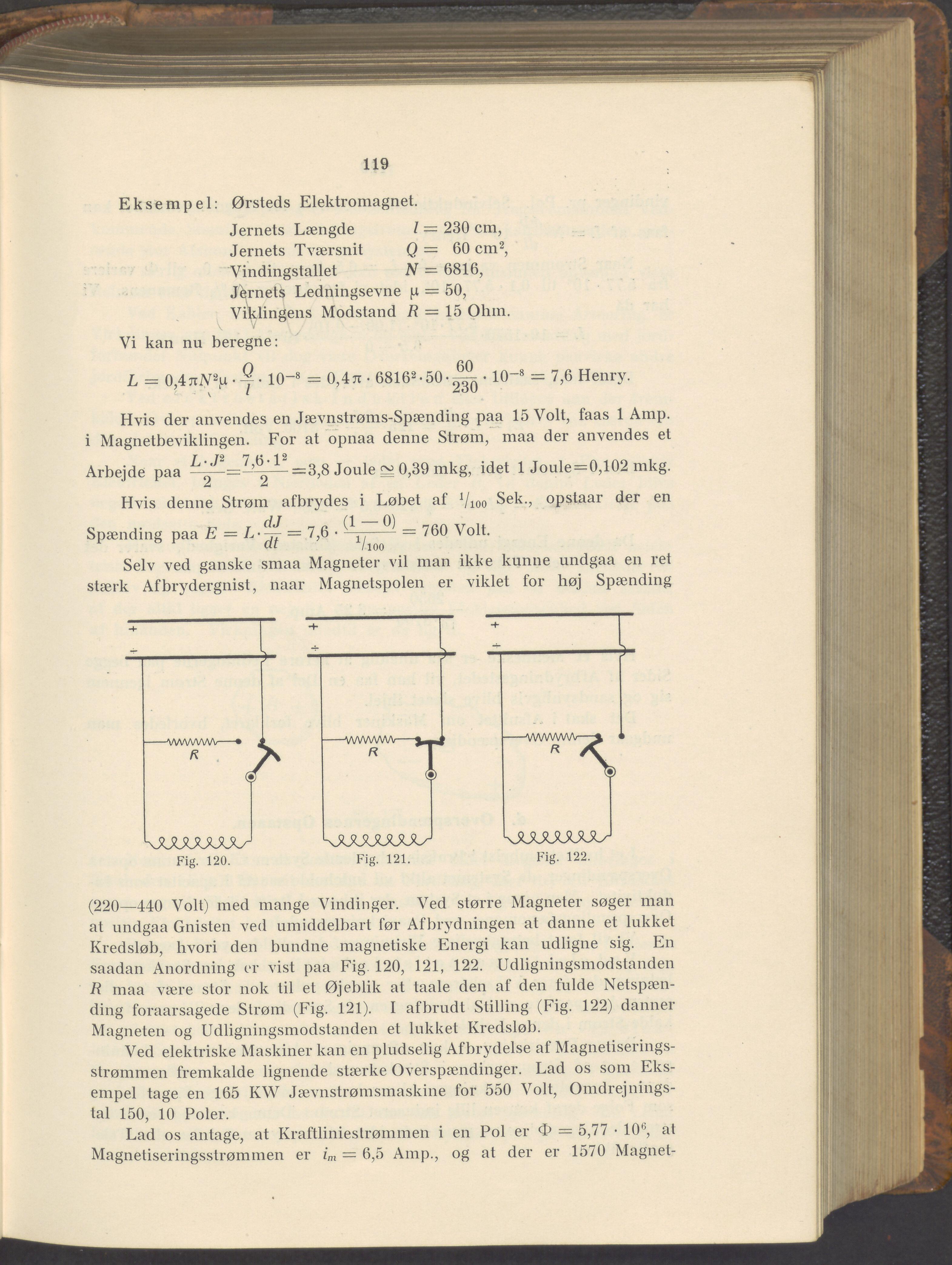

119
Eksempel: Ørsteds Elektromagnet.
Jernets Længde Z — 230 cm,
Jernets Tværsnit Q = 60 cm2,
Vindingstallet N — 6816,
Jernets Ledningsevne = 50,
Viklingens Modstand R = 15 Ohm.
Vi kan nu beregne:
L = 0,4tcN2p •-y • 10-8 = 0,4n- 68162-50~ • 10-8 = 7,6 Henry.
Hvis der anvendes en Jævnstrøms-Spænding paa 15 Volt, faas 1 Amp.
i Magnetbeviklingen. For at opnaa denne Strøm, maa der anvendes et
Arbejde paa ——=~~c)—=3,8 Joule cs 0,39 mkg, idet 1 Joule 0,102 mkg.
2 2
Hvis denne Strøm afbrydes i Løbet af Vioo Sek., opstaai der en
Spænding paa E = L--rr = 7,6 • —- = 760 Volt,
ur /ioo
Selv ved ganske smaa Magneter vil man ikke kunne undgaa en ret
stærk Afbrydergnist, naar Magnetspolen er viklet for høj Spænding
(220—440 Volt) med mange Vindinger. Ved større Magneter søger man
at undgaa Gnisten ved umiddelbart før Afbrydningen at danne et lukket
Kredsløb, hvori den bundne magnetiske Energi kan udligne sig. En
saadan Anordning er vist paa Fig 120, 121, 122. Udligningsmodstanden
R maa være stor nok til et Øjeblik at taale den af den fulde Netspæn-
ding foraarsagede Sirøm (Fig. 121). I afbrudt Stilling (Fig. 122) danner
Magneten og Udligningsmodstanden et lukket Kredsløb.
1 Ved elektriske Maskiner kan en pludselig Afbrydelse af Magnetiserings-
strømmen fremkalde lignende stærke Overspændinger. Lad os som Eks-
empel tage en 165 KW Jævnstrømsmaskine for 550 Volt, Omdrejnings-
tal 150, 10 Poler.
Lad os antage, at Kraftlinieslrømmen i en Pol er <E> = 5,77 • 10% at
Magnetiseringsstrømmen er im = 6,5 Amp., og at der er 1570 Magnet-
