153

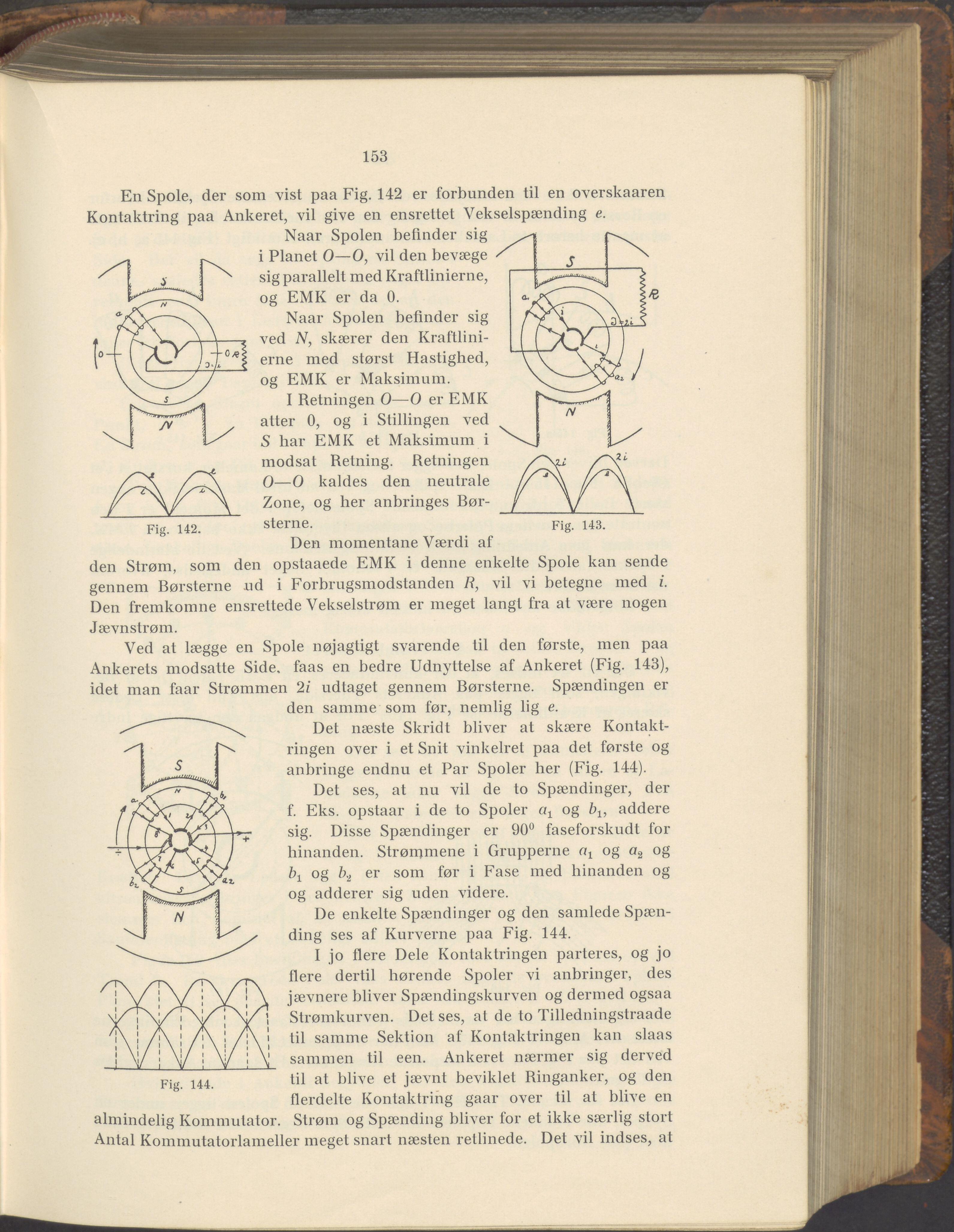

En Spole, der som vist paa Fig. 142 er forbunden til en overskaaren
Kontaktring paa Ankeret, vil give en ensrettet Vekselspænding e.
Naar Spolen befinder sig
i Planet O—O, vil den bevæge
sig parallelt med Kraftlinierne,
og EMK er da 0.
Naar Spolen befinder sig
ved N, skærer den Kraftlini-
erne med størst Hastighed,
og EMK er Maksimum.
I Retningen 0—0 er EMK
atter 0, og i Stillingen ved
S har EMK et Maksimum i
modsat Retning. Retningen
O—O kaldes den neutrale
Zone, og her anbringes Bør-
sterne.
Den momentane Værdi af
den Strøm, som den opstaaede EMK i denne enkelte Spole kan sende
gennem Børsterne ud i Forbrugsmodstanden R, vil vi betegne med i.
Den fremkomne ensrettede Vekselstrøm er meget langt fra at være nogen
Jævnstrøm.
Ved at lægge en Spole nøjagtigt svarende til den første, men paa
Ankerets modsatte Side, faas en bedre Udnyttelse af Ankeret (Fig. 143),
idet man faar Strømmen 2z udtaget gennem Børsterne. Spændingen er
den samme som før, nemlig lig e.
Det næste Skridt bliver at skære Kontakt-
ringen over i et Snit vinkelret paa det første og
anbringe endnu et Par Spoler her (Fig. 144).
Det ses, at nu vil de to Spændinger, der
f. Eks. opstaar i de to Spoler ax og blf addere
sig. Disse Spændinger er 90° faseforskudt for
hinanden. Strømmene i Grupperne og a2 og
bt og b2 er som før i Fase med hinanden og
og adderer sig uden videre.
De enkelte Spændinger og den samlede Spæn-
ding ses af Kurverne paa Fig. 144.
I jo flere Dele Kontaktringen parteres, og jo
flere dertil hørende Spoler vi anbringer, des
jævnere bliver Spændingskurven og dermed ogsaa
Strømkurven. Delses, al de to Tilledmngstraade
til samme Sektion af Kontaktringen kan slaas
sammen til een. Ankeret nærmer sig derved
til at blive et jævnt beviklet Ringanker, og den
flerdelte Kontaktring gaar over til at blive en
almindelig Kommutator. Strøm og Spænding bliver for et ikke særlig siort
Antal Kommutatorlameller meget snart næsten retlinede. Det vil indses, at
