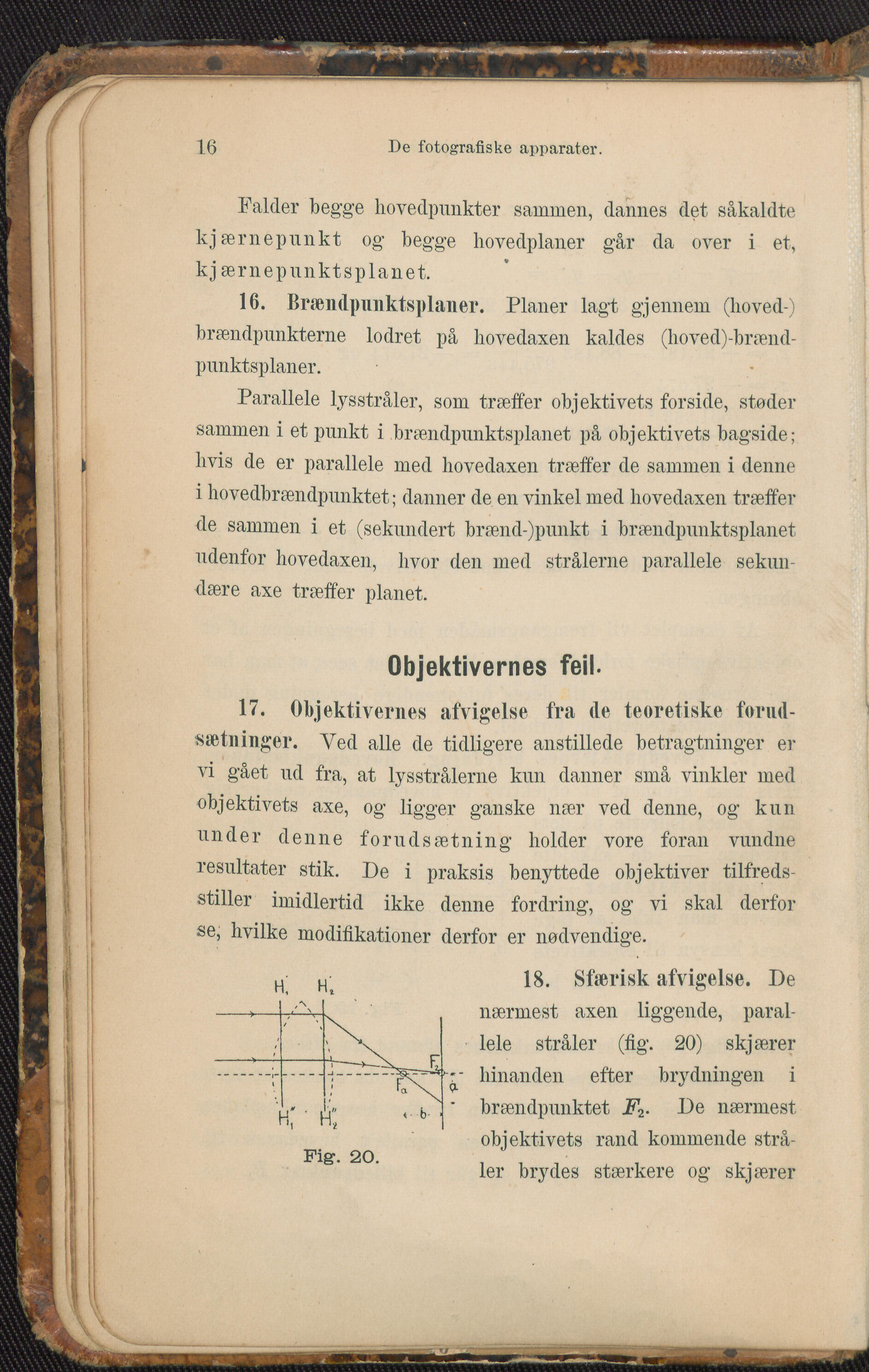

16 De fotografiske apparater. Falder begge hovedpunkter sammen, dannes det såkaldte kjærnepunkt og begge hovedplaner går da over i et, kj ærnepunktsplanet. 16. Brændpunktsplaner. Planer lagt gjennem (hoved) brøndpunkterne lodret på hovedaxen kaldes (hoved)-brænd- punktsplaner. Parallele lysstråler, som træffer objektivets forside, støder sammen i et punkt i brændpunktsplanet på objektivets bagside; hvis de er parallele med hovedaxen træffer de sammen i denne i hovedbrændpunktet; danner de en vinkel med hovedaxen træffer de sammen i et (sekunclert brænd-)punkt i brændpunktsplanet udenfor hovedaxen, hvor den med strålerne parallele sekun- dære axe træffer planet. Objektivernes feil. 17. Objektivernes afvigelse fra de teoretiske forud- sætninger. Ved alle de tidligere anstillede betragtninger er vi gået ud fra, at lysstrålerne kun damier små vinkler med objektivets axe, og- ligger ganske nær veel denne, og kun under denne forudsætning holder vore foran vundne resultater stik. De i praksis benyttede objektiver tilfreds- stiller imidlertid ikke denne fordring, og vi skal derfor se, hvilke modifikationer derfor er nødvendige. 18. Sfærisk afvigelse. De nærmest axen liggende, paral- lele stråler (fig. 20) skjærer hinanden efter brydningen i brændpunktet F2- Pe nærmest objektivets rand kommende strå- ler brydes stærkere og skjærer
