Forelæsninger over Maskinlære
For Ingenieurer og Mekanikere
Forfatter: C. G. Hummel
År: 1875
Forlag: S. Triers Bogtrykkeri
Sted: Kjøbenhavn
Sider: 153
UDK: TB Gl. 621.0 Hum
1ste Del.
Trykt som manuskript.
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.
17

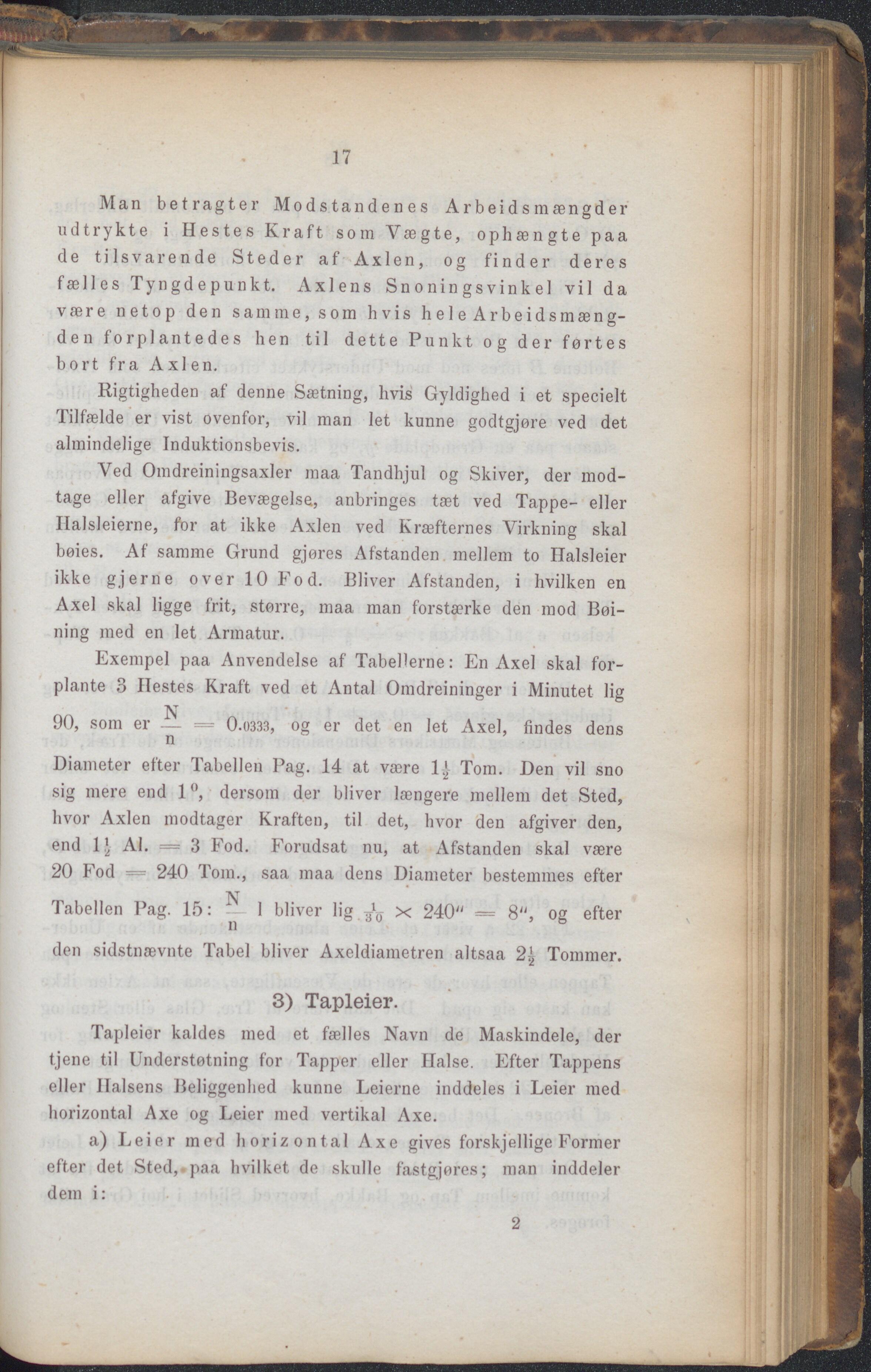

Man betragter Modstandenes Arbejdsmængder
udtrykte i Hestes Kraft som Vægte, ophængte paa
de tilsvarende Steder af Axlen, og finder deres
fælles Tyngdepunkt. Axlens Sn o nin gs vink el vil da
være netop den samme, som hvis heleArbeidsmæng-
den forplantedes hen til dette Punkt og der førtes
bort fra Axlen.
Rigtigheden af denne Sætning, hvis Gyldighed i et specielt
Tilfælde er vist ovenfor, vil man let kunne godtgjøre ved det
almindelige Induktionsbevis.
Ved Omdreiningsaxler maa Tandhjul og Skiver, der mod-
tage eller afgive Bevægelse, anbringes tæt ved Tappe- eller
Ilalsleierne, for at ikke Axlen ved Kræfternes Virkning skal
bøies. Af samme Grund gjøres Afstanden mellem to Ilalsleier
ikke gjerne over 10 Fod. Bliver Afstanden, i hvilken en
Axel skal ligge frit, større, maa man forstærke den mod Bøi-
ning med en let Armatur.
Exempel paa Anvendelse af Tabellerne: En Axel skal for-
plante 3 Ilestes Kraft ved et Antal Omdreininger i Minutet lig
N
90, som er == 0.0333, og er det en let Axel, findes dens
Diameter efter Tabellen Pag. 14 at være 1* Tom. Den vil sno
sig mere end 1 °, dersom der bliver længere mellem det Sted,
hvor Axlen modtager Kraften, til det, hvor den afgiver den,
end 1’ AL = 3 Fod. Forudsat nu, at Afstanden skal være
20 Fod — 240 Tom., saa maa dens Diameter bestemmes efter
Tabellen Pag. 15: 1 bliver lig x 240" = 8“, og efter
den sidstnævnte Tabel bliver Axeldiametren altsaa 2| Tommer.
3) Tapleier.
Tapleier kaldes med et fælles Navn de Maskindele, der
tjene til Understøtning for Tapper eller liaise. Efter Tappens
eller Halsens Beliggenhed kunne Leierne inddeles i Leier med
horizontal Axe og Leier med vertikal Axe.
a) Leier med horizontal Axe gives forskjellige Former
efter det Sted,.paa hvilket de skulle fastgjøres; man inddeler
dem i:
2
