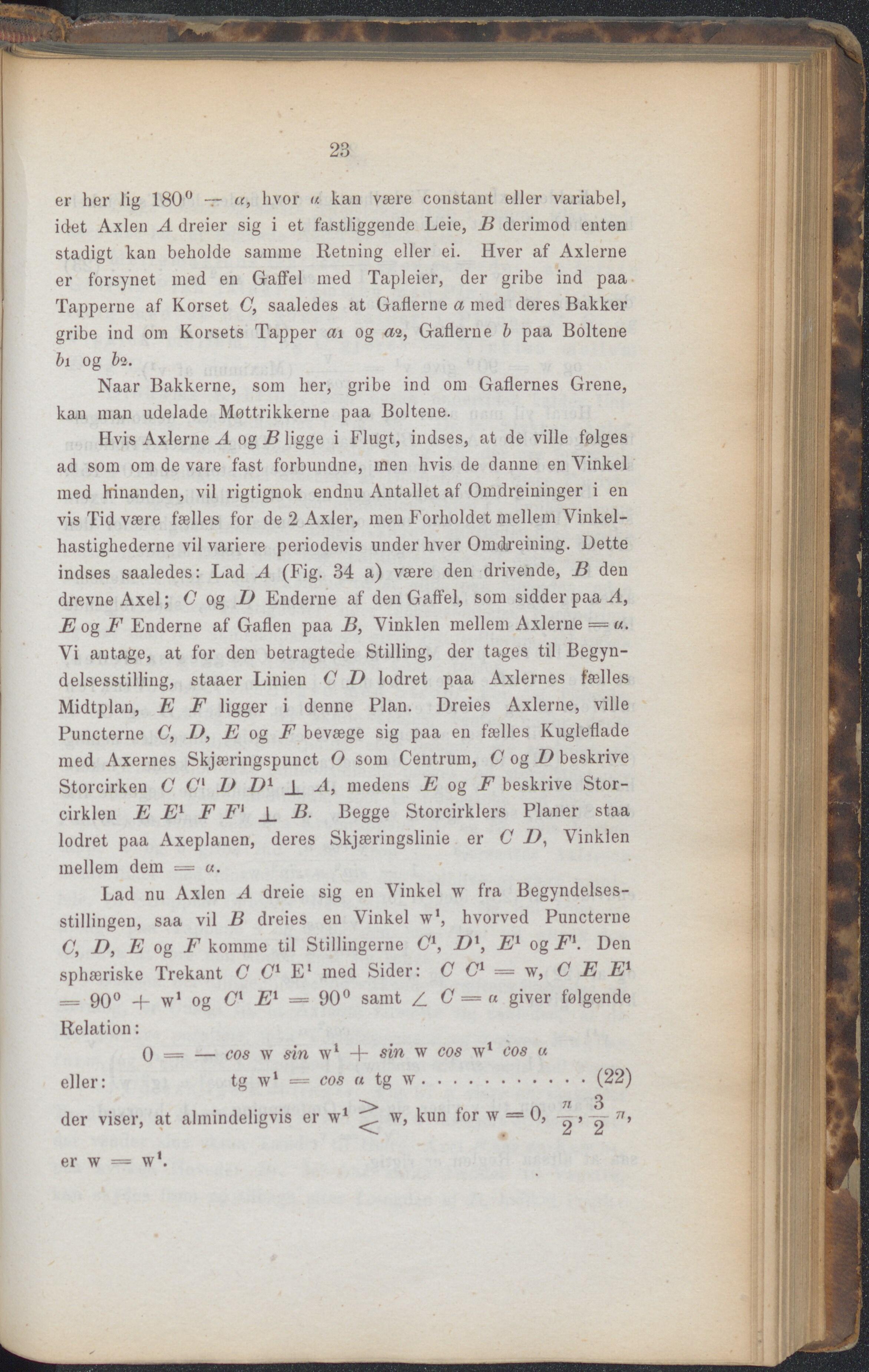

23
er her lig 180° — a, hvor <z kan være constant eller variabel,
idet Axien A dreier sig i et fastliggende Leie, B derimod enten
stadigt kan beholde samme Retning eller ei. Hver af Axlerne
er forsynet med en Gaffel med Tapleier, der gribe ind paa
Tapperne af Korset (7, saaledes at Gaflerne a med deres Bakker
gribe ind om Korsets Tapper ai og «2, Gaflerne b paa Boltene
bi og b<>.
Naar Bakkerne, som her, gribe ind om Gaflernes Grene,
kan man udelade Møttrikkerne paa Boltene.
Hvis Axlerne A og B ligge i Flugt, indses, at de ville følges
ad som om de vare fast forbundne, men hvis de danne en Vinkel
med hinanden, vil rigtignok endnu Antallet af Omdreininger i en
vis Tid være fælles for de 2 Axler, men Forholdet mellem Vinkel-
hastighederne vil variere periodevis under hver Omdreining. Dette
indses saaledes: Lad A (Fig. 34 a) være den drivende, B den
drevne Axel; C og D Enderne af den Gaffel, som sidder paa A,
E og F Enderne af Gaflen paa B, Vinklen mellem Axlerne = a.
Vi antage, at for den betragtede Stilling, der tages til Begyn-
delsesstilling, staaer Linien C D lodret paa Axlernes fælles
Midtplan, E F ligger i denne Plan. Dreies Axlerne, ville
Puncterne C, D, E og F bevæge sig paa en fælles Kugleflade
med Axernes Skjæringspunct O som Centrum, C og D beskrive
Storcirken C C1 D D1 I A, medens E og F beskrive Stor-
cirklen E El F Fl I B. Begge Storcirklers Planer staa
lodret paa Axeplanen, deres Skjæringslinie er C D, Vinklen
mellem dem — «.
Lad nu Axien A dreie sig en Vinkel w fra Begyndelses-
stillingen, saa vil B dreies en Vinkel w’, hvorved Puncterne
C, jD, E og F komme til Stillingerne C1, Dx, El og Fl. Den
sphæriske Trekant C C1 El med Sider: C C1 — w, C E E1
= 9øo wi Og (ji — 90° samt /__ C = a giver følgende
Relation:
0 = — cos w sin w1 + sin w cos w1 cos a
eller: tg w1 = cos a tg w.........................(22)
2> /i 3
der viser, at almindeligvis er w1 < w, kun for w = 0, —, -- n,
er w = w*.
