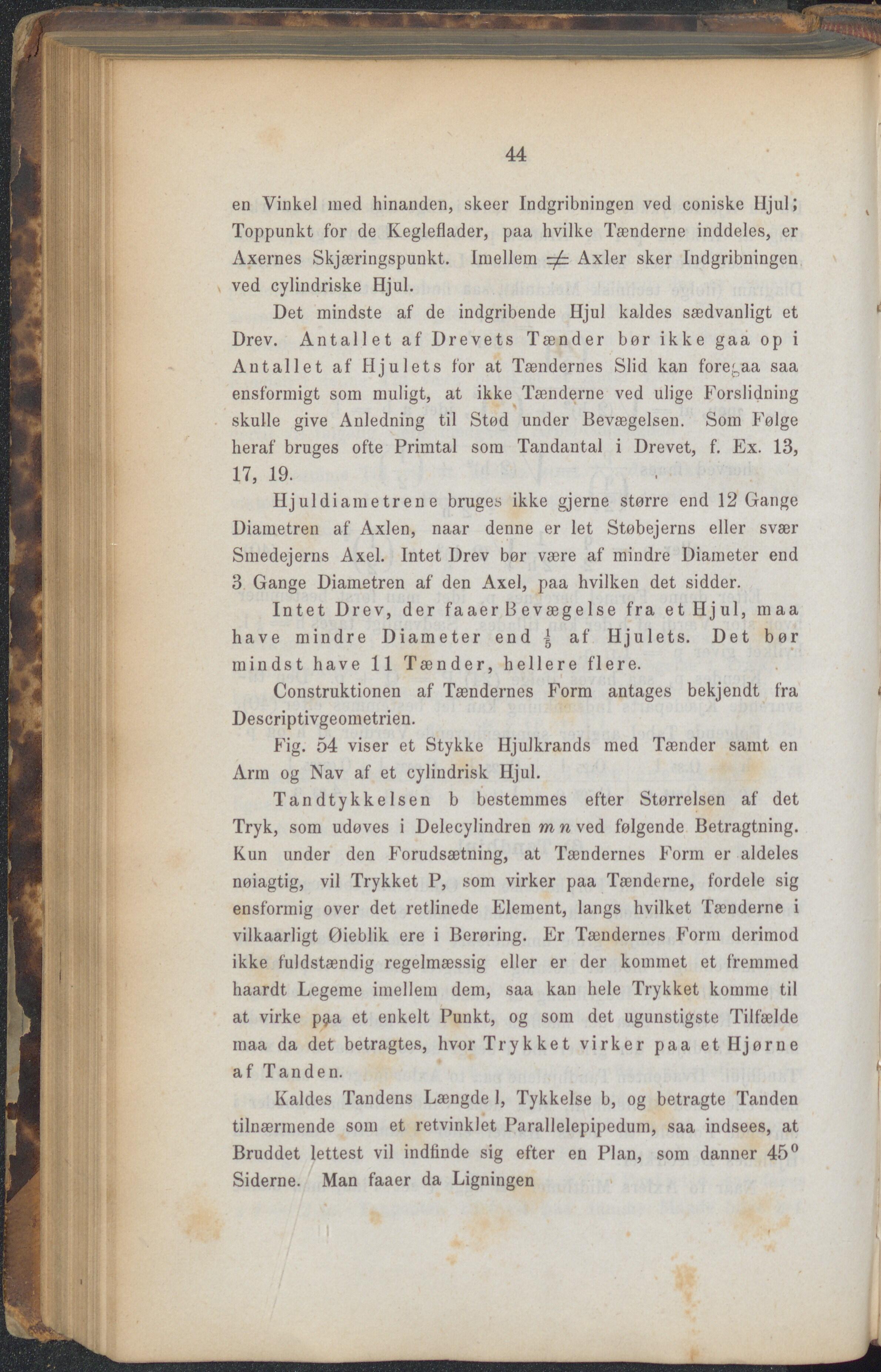

44
en Vinkel med hinanden, skeer Indgribningen ved coniske Hjul;
Toppunkt for de Kegleflader, paa hvilke Tænderne inddeles, er
Axernes Skjæringspunkt. Imellem Axler sker Indgribningen
ved cylindriske Hjul.
Det mindste af de indgribende Hju] kaldes sædvanligt et
Drev. Antallet af Drevets Tænder bør ikke gaa op i
Antallet af Hjulets for at Tændernes Slid kan fore^aa saa
ensformigt som muligt, at ikke Tænderne ved ulige Forslidning
skulle give Anledning til Stød under Bevægelsen. Som Følge
heraf bruges ofte Primtal som Tandantal i Drevet, f. Ex. 13,
17, 19.
Hjuldiametrene bruges ikke gjerne større end 12 Gange
Diaiuetren af Axlen, naar denne er let Støbejerns eller svær
Smedejerns Axel. Intet Drev bør være af mindre Diameter end
3 Gange Diametren af den Axel, paa hvilken det sidder.
Intet Drev, der faaer Bevægelse fra et Hjul, maa
have mindre Diameter end | af Hjulets. Det bør
mindst have 11 Tænder, hellere flere.
Construktionen af Tændernes Form antages bekjendt fra
Descriptivgeometrien.
Fig. 54 viser et Stykke Hjulkrands med Tænder samt en
Arm og Nav af et cylindrisk Hjul.
Tandtykkelsen b bestemmes efter Størrelsen af det
Tryk, som udøves i Delecylindren m n ved følgende Betragtning.
Kun under den Forudsætning, at Tændernes Form er aldeles
nøiagtig, vil Trykket P, som virker paa Tænderne, fordele sig
ensformig over det retlinede Element, langs hvilket Tænderne i
vükaarügt Øieblik ere i Berøring. Er Tændernes Form derimod
ikke fuldstændig regelmæssig eller er der kommet et fremmed
haardt Legeme imellem dem, saa kan hele Trykket komme til
at virke pgia et enkelt Punkt, og som det ugunstigste Tilfælde
maa da det betragtes, hvor Trykket virker paa et Hjørne
af Tanden.
Kaldes Tandens Længde 1, Tykkelse b, og betragte Tanden
tilnærmende som et retvinklet Parallelepipedum, saa indsees, at
Bruddet lettest vil indfinde sig efter en Plan, som danner 45°
Siderne. Man faaer da Ligningen
