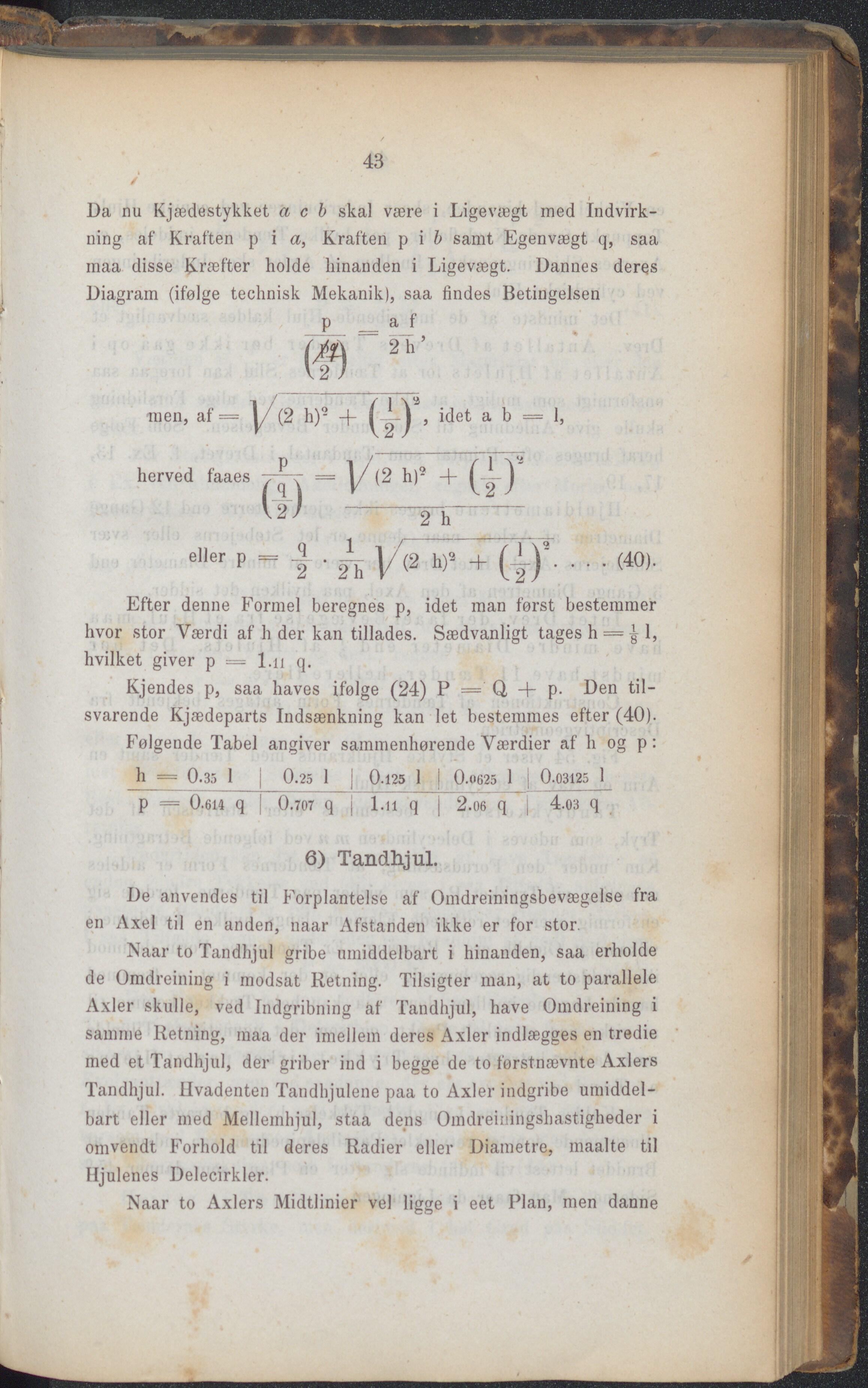

43 Da nu Kjædestykket a c b skal være i Ligevægt med Indvirk- ning af Kraften p i a, Kraften p i b samt Egenvægt q, saa maa disse Kræfter holde hinanden i Ligevægt. Dannes deres Diagram (ifølge technisk Mekanik), saa findes Betingelsen p af men, af — |/ (2 h)- + ( a ^ == 1, herved faaes — |/ (2 h)9 + _____ (2)--------------Fh--------- eller p = ¥ ' 2T V(2 11)9 + (y)'' ' ' '(40)' Efter denne Formel beregnes p, idet man først bestemmer hvor stor Værdi af h der kan tillades. Sædvanligt tages h = | 1, hvilket giver p = l.n q. Kjendes p, saa haves ifølge (24) P = Q + p. Den til- svarende Kjædeparts Indsænkning kan let bestemmes efter (40). Følgende Tabel angiver sammenhørende Værdier af li og p: h = 0.35 I I 0.25 1 I 0.125 1 i 0.0625 1 | 0-03125 1 p = 0.614 q I 0.707 q j 1.il q | 2.06 q j 4.03 q 6) Tandhjul. De anvendes til Forplantelse af Omdreiningsbevægelse fra en Axel til en anden, naar Afstanden ikke er for stor. Naar to Tandhjul gribe umiddelbart i hinanden, saa erholde de Omdreining i modsat Retning. Tilsigter man, at to parallele Axler skulle, ved Indgribning af Tandhjul, have Omdreining i samme Retning, maa der imellem deres Axler indlægges en tredie med et Tandhjul, der griber ind i begge de to førstnævnte Axkrs Tandhjul. Hvadenten Tandhjulene paa to Axler indgribe umiddel- bart eller med Mellemhjul, staa dens Omdreiningsbastigheder i omvendt Forhold til deres Radier eller Diametre, maalte til Hjulenes Delecirkler. Naar to Axlers Midtlinier vel ligge i eet Plan, men danne
