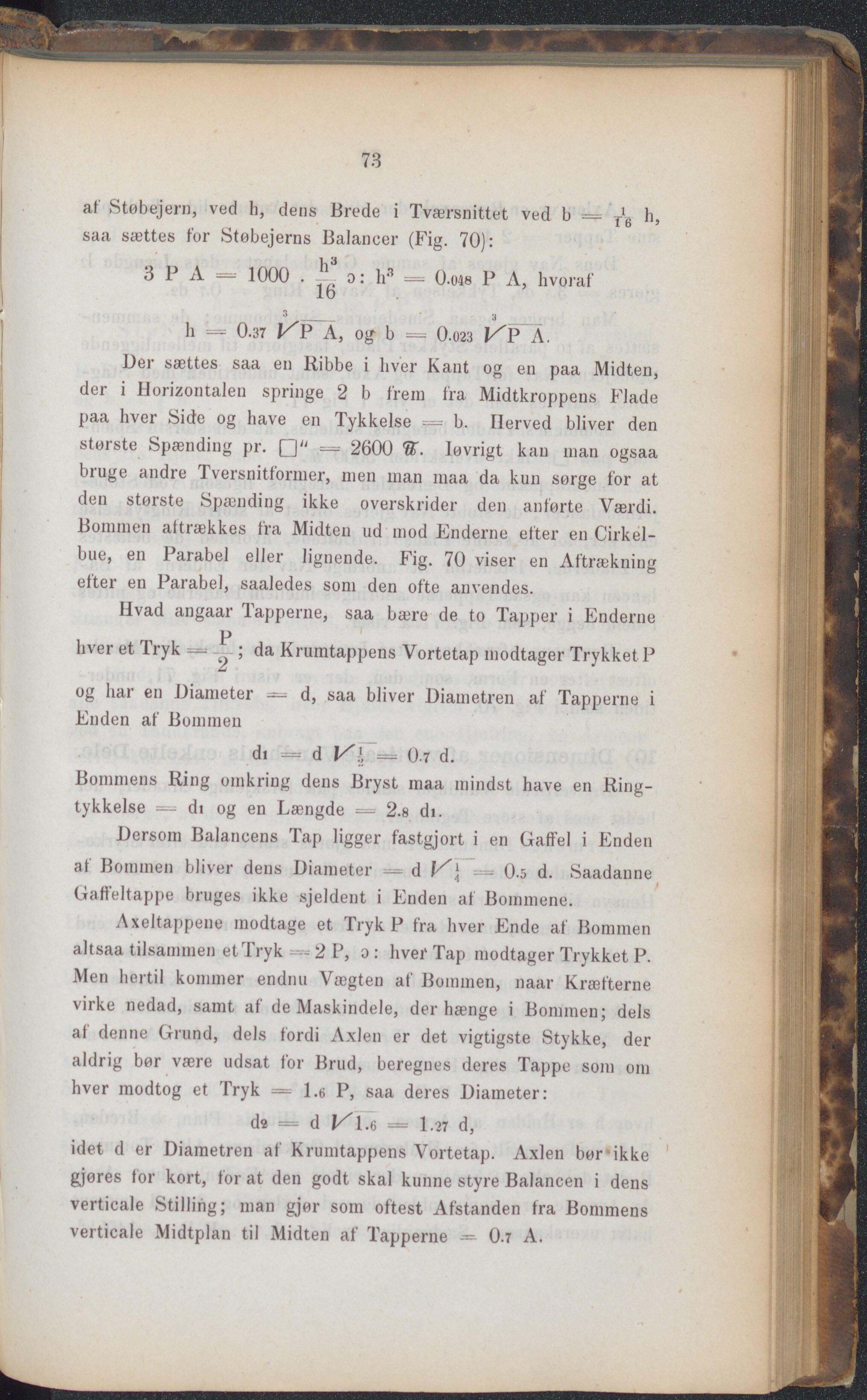

73 af Støbejern, ved h, dens Brede i Tværsnittet ved b = h, saa sættes for Støbejerns Balancer (Fig. 70): 1.3 3 P A — 1000 . — o: h3 — O.048 P A, hvoraf 33 h = 0.37 KP A, og b = 0.023 Kp A. Der sættes saa en Ribbe i hver Kant og en paa Midten, der i Horizontalen springe 2 b frem fra Midtkroppens Flade paa hver Side og have en Tykkelse b. Herved bliver den største Spænding pr. Q" = 2600 løvrigt kan man ogsaa bruge andre Tversnitformer, men man maa da kun sørge for at den største Spænding ikke overskrider den anførte Værdi. Bommen aftrækkes fra Midten ud mod Enderne efter en Cirkel- bue, en Parabel eller lignende. Fig. 70 viser en Aftrækning efter en Parabel, saaledes som den ofte anvendes. Hvad angaar lapperne, saa bære de to Tapper i Enderne p hver et Tryk == ; da Krumtappens Vortetap modtager Trykket P og hai en Diameter — d, saa bliver Diauietren af Tapperne i Enden af Bommen di = d Ki = 0-7 d. Bommens Ring omkring dens Bryst maa mindst have en Ring- tykkelse — di og en Længde — 2.8 di. Dersom Balancens Tap ligger fastgjort i en Gaffel i Enden af Bommen bliver dens Diameter -= d - 0.5 d. Saadanne Gaffeltappe bruges ikke sjeldent i Enden af Bommene. Axeltappene modtage et Tryk P fra hver Ende af Bommen altsaa tilsammen et Tryk — 2 P, o : hver Tap modtager Trykket P. Men hertil kommer endnu Vægten af Bommen, naar Kræfterne virke nedad, samt af de Maskindele, der hænge i Bonnnen; dels af denne Grund, dels fordi Axlen er det vigtigste Stykke, der aldrig bør være udsat for Brud, beregnes deres Tappe som om hver modtog et Tryk — 1.6 P, saa deres Diameter: d« = d 1.6 = 1.27 d, idet d er Diametren af Krumtappens Vortetap. Axlen ber ikke gjøres for kort, for at den godt skal kunne styre Balancen i dens verticale Stilling; man gjør som oftest Afstanden fra Bommens verticale Midtplan til Midten af Tapperne = 0.7 A.
