Forelæsninger over Maskinlære
For Ingenieurer og Mekanikere

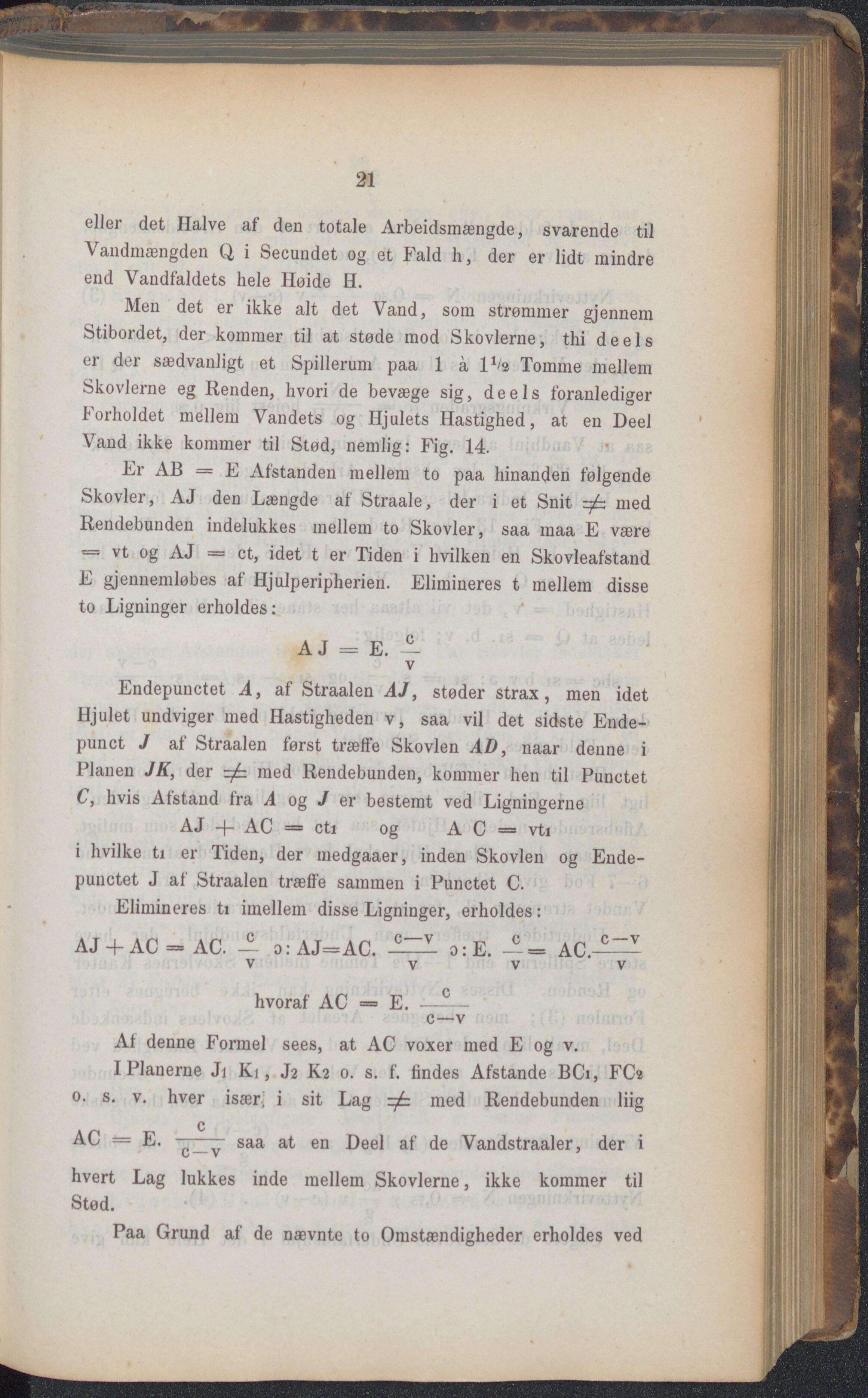

21 eller det Halve af den totale Arbeidsmængde, svarende til Vandmængden Q i Secuiidet og et Fald h, der er lidt mindre end Vandfaldets hele Høide H. Men det er ikke alt det Vand, som strømmer gjennem Stibordet, der kommer ti] at støde mod Skovlerne, thi deels er der sædvanligt et Spillerum paa 1 ål1/» Tomme mellem Skovlerne eg Renden, hvori de bevæge sig, deels foranlediger Forholdet mellem Vandets og Hjulets Hastighed, at en Deel Vand ikke kommer til Stød, nemlig: Fig. 14. Er AB = E Afstanden mellem to paa hinanden følgende Skovler, AJ den Længde af Straale, der i et Snit -/i med Rendebunden indelukkes mellem to Skovler, saa maa E være = vt og AJ = ct, idet t er Tiden i hvilken en Skovleafstand E gennemløbes af Hjulperipherien. Elimineres t mellem disse to Ligninger erholdes: AJ = E. — v Endepunctet A, af Straalen AJ, støder strax, men idet Hjulet undviger med Hastigheden v, saa vil det sidste Ende- punct J af btraalen først træffe Skovlen AD, naar denne i Planen JK, der med Rendebunden, kommer hen til Punctet C, hvis Afstand fra A og J er bestemt ved Ligningerne AJ AC — cti og A C — vti i hvilke ti er Tiden, der medgaaer, inden Skovlen og Ende- punctet J af Straalen træffe sammen i Punctet C. Elimineres ti imellem disse Ligninger, erholdes: AJ + AC == AC. -° ø:AJ=AC. -C~v- o:E. — = AC.-^ v v v v hvoraf AC = E. —-— c—v Af denne Formel sees, at AC voxer med E og v. I Planerne Ji Ki, J2 K2 o. s. f. lindes Afstande BCi, FCs o. s. v. hver især- i sit Lag zfz med Rendebunden liig AC — E. c_v saa at en Deel af de Vandstraaler, der i hvert Lag lukkes inde mellem Skovlerne, ikke kommer til Stød. Paa Grund af de nævnte to Omstændigheder erholdes ved
