Forelæsninger over Maskinlære
For Ingenieurer og Mekanikere

Forfatter: C. G. Hummel

År: 1875

Forlag: S. Triers Bogtrykkeri

Sted: Kjøbenhavn

Sider: 153

UDK: TB Gl. 621.0 Hum

1ste Del.

Trykt som manuskript.

Søgning i bogen

Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.

Derved får du fremhævet ordene visuelt direkte på billedet af siden.

Download PDF

Digitaliseret bog

Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

Side af 358 Forrige Næste

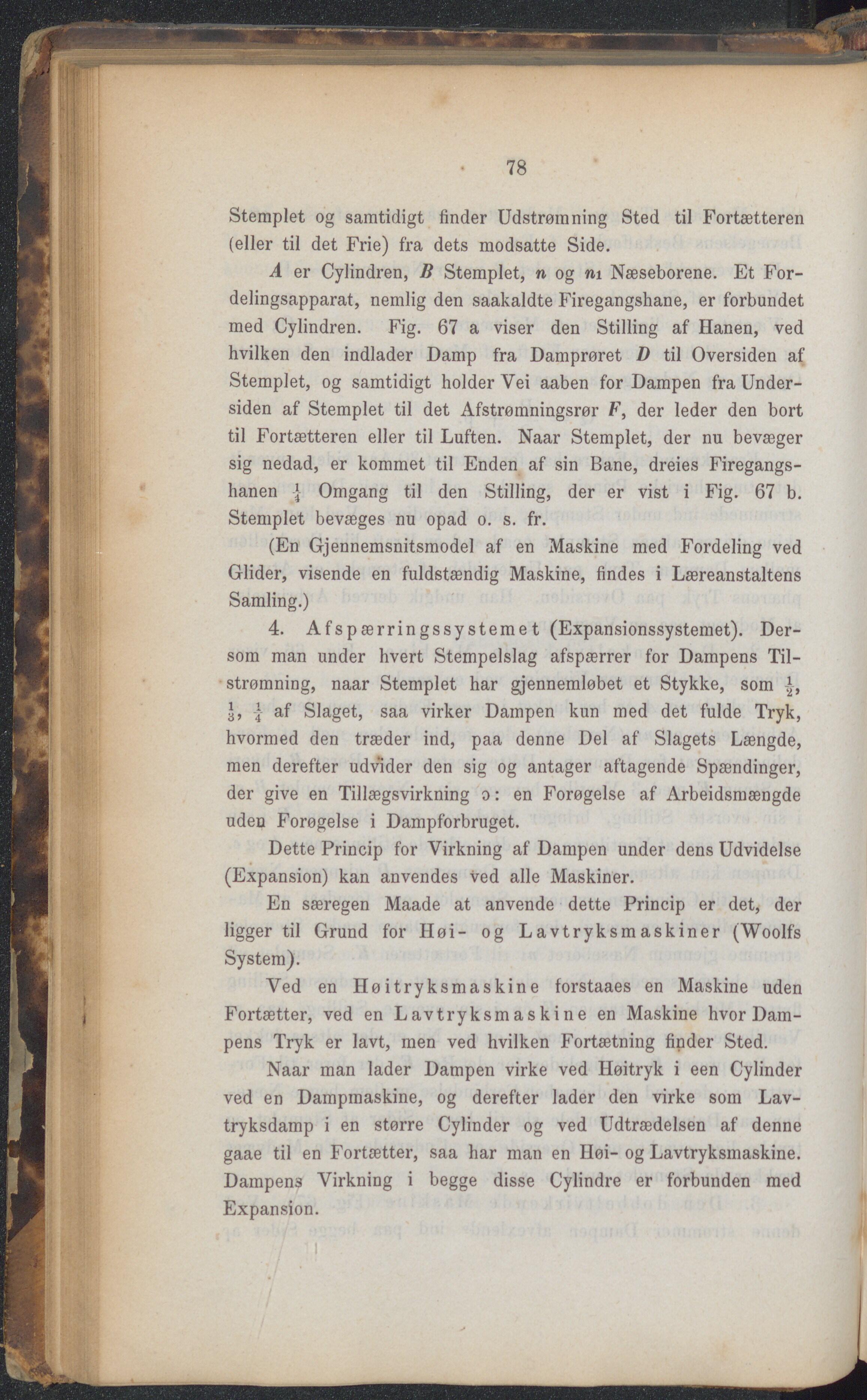

78 Stemplet og samtidigt finder Udstrømning Sted til Fortætteren (eller til det Frie) fra dets modsatte Side. A er Cylindren, B Stemplet, n og ni Næseborene. Et For- delingsapparat, nemlig den saakaldte Firegangshane, er forbundet med Cylindren. Fig. 67 a viser den Stilling af Hanen, ved hvilken den indlader Damp fra Damprøret D til Oversiden af Stemplet, og samtidigt holder Vei aaben for Dampen fra Under- siden af Stemplet til det Afstrømningsrør F, der leder den bort til Fortætteren eller til Luften. Naar Stemplet, der nu bevæger sig nedad, er kommet til Enden af sin Bane, dreies Firegangs- hanen Omgang til den Stilling, der er vist i Fig. 67 b. Stemplet bevæges nu opad o. s. fr. (En Gjennemsnitsmodel af en Maskine med Fordeling ved Glider, visende en fuldstændig Maskine, findes i Læreanstaltens Samling.) 4. Afspærringssystemet (Expansionssystemet). Der- som man under hvert Stempelslag afspærrer for Dampens Til- strømning, naar Stemplet har gjennemløbet et Stykke, som i, I, I af Slaget, saa virker Dampen kun med det fulde Tryk, hvormed den træder ind, paa denne Del af Slagets Længde, men derefter udvider den sig og antager aftagende Spændinger, der give en Tillægsvirkning o: en Forøgelse af Arbeidsmængde uden Forøgelse i Dampforbruget. Dette Princip for Virkning af Dampen under dens Udvidelse (Expansion) kan anvendes ved alle Maskiner. En særegen Maade at anvende dette Princip er det, der ligger til Grund for Hø i- og Lavtryks maskiner (Woolfs System). Ved en Høitryksmaskine forstaaes en Maskine uden Fortætter, ved en Lavtryksmaskine en Maskine hvor Dam- pens Tryk er lavt, men ved hvilken Fortætning finder Sted. Naar man lader Dampen virke ved Høitryk i een Cylinder ved en Dampmaskine, og derefter lader den virke som Lav- tryksdamp i en større Cylinder og ved Udtrædelsen af denne gaae til en Fortætter, saa har man en Høi- og Lavtryksmaskine. Dampens Virkning i begge disse Cylindre er forbunden med Expansion.
