Vejledning for Elektriske Installatører
I. Jævnstrøm

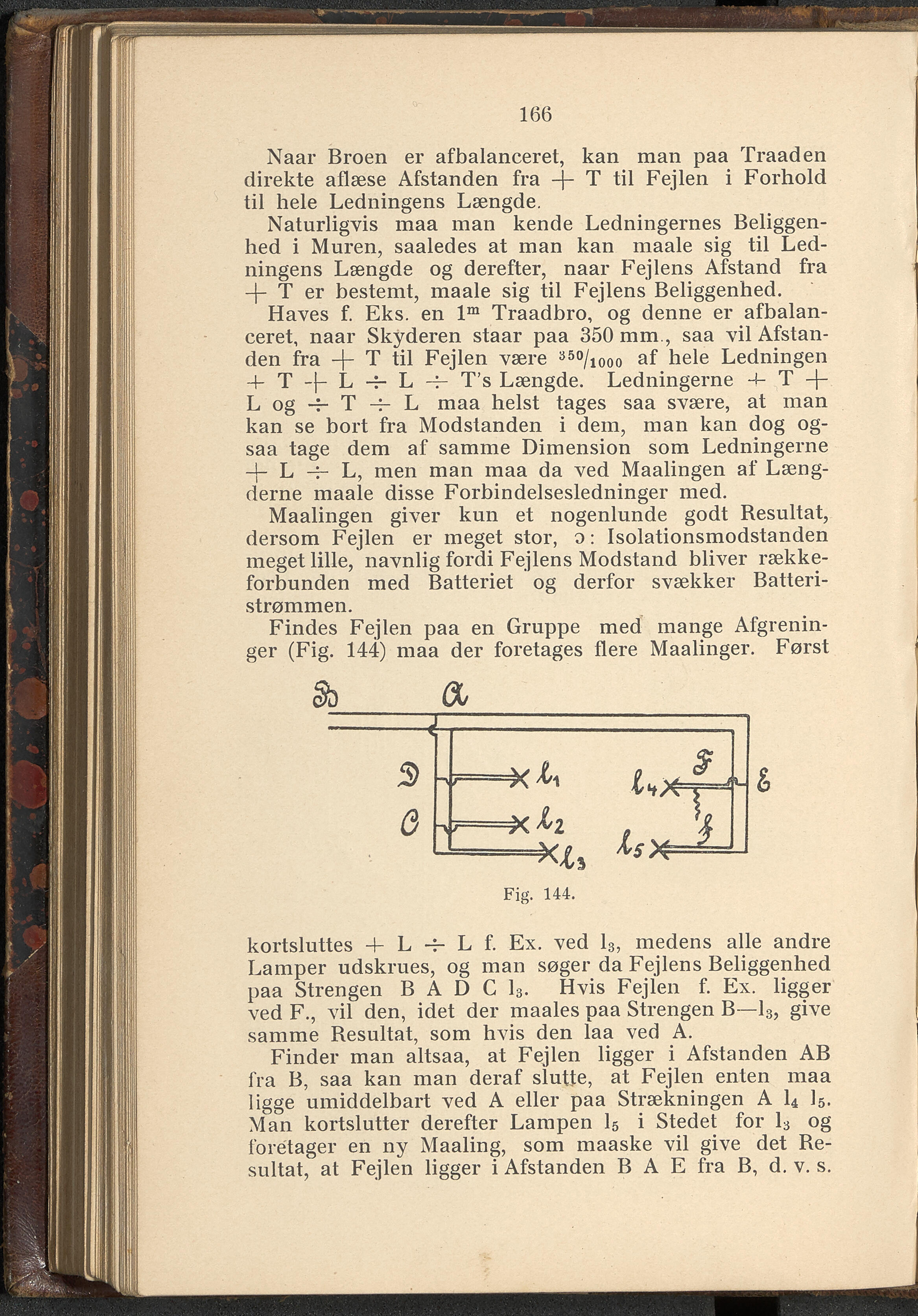

166 Naar Broen er afbalanceret, kan man paa Traaden direkte aflæse Afstanden fra -j- T til Fejlen i Forhold til hele Ledningens Længde. Naturligvis maa man kende Ledningernes Beliggen- hed i Muren, saaledes at man kan maale sig til Led- ningens Længde og derefter, naar Fejlens Afstand fra T er bestemt, maale sig til Fejlens Beliggenhed. Haves f. Eks. en lm Traadbro, og denne er afbalan- ceret, naar Skyderen staar paa 350 mm., saa vil Afstan- den fra -j- T til Fejlen være 35o/iooo af hele Ledningen 4- T -j- L -j- L -r- T’s Længde. Ledningerne 4-T-|- L og -r T 4- L maa helst tages saa svære, at man kan se bort fra Modstanden i dem, man kan dog og- saa tage dem af samme Dimension som Ledningerne -J- L -r- L, men man maa da ved Maalingen af Læng- derne maale disse Forbindelsesledninger med. Maalingen giver kun et nogenlunde godt Resultat, dersom Fejlen er meget stor, o: Isolationsmodstanden meget lille, navnlig fordi Fejlens Modstand bliver række- forbunden med Batteriet og derfor svækker Batteri- strømmen. Findes Fejlen paa en Gruppe med mange Afgrenin- ger (Fig. 144) maa der foretages flere Maalinger. Først kortsluttes + L -j- L f. Ex. ved 13, medens alle andre Lamper udskrues, og man søger da Fejlens Beliggenhed paa Strengen B A D C 13. Hvis Fejlen f. Ex. ligger ved F., vil den, idet der maales paa Strengen B—13, give samme Resultat, som hvis den laa ved A. Finder man altsaa, at Fejlen ligger i Afstanden AB fra B, saa kan man deraf slutte, at Fejlen enten maa ligge umiddelbart ved A eller paa Strækningen A 14 J5. Man kortslutter derefter Lampen I5 i Stedet for 13 og foretager en ny Maaling, som maaske vil give det Re- sultat, at Fejlen ligger i Afstanden B A E fra B, d. v. s.
