48
Skyder S kan glide; paa denne findes en Klemmeskrue K
samt en Nøgle, ved hvilken der kan bringes Kontakt fra
K hl det Punkt af Traaden, der er midt udfor Skyderen.
f.aa erLSkala kan aflæses Kontaktpunktets Afstand fra
M og Mt. De to Dele, hvori Traaden deles ved S er
ner de to Forholdsmodstande; Sammenligningsmod-
standen R er ligesom før en almindelig Reostat, men
der behøver i dette Tilfælde kun at findes Traadruller
paa 1, 10, 100 og 1000 og muligen 10000 Batteri os
Galvanometer ere forbundne som vist paa Figuren.
Maalingen foretages ved at sætte den Modstand i R
som man antager er nærmest af samme Størrelse som x’
man flytter derpaa paa Skyderen S, indtil man ikke faar
noget Udslag paa Galvanometret, naar man (efter at have
S utJe* Batteristrømmen) trykker Nøglen ned til Kontakt
med Traaden.

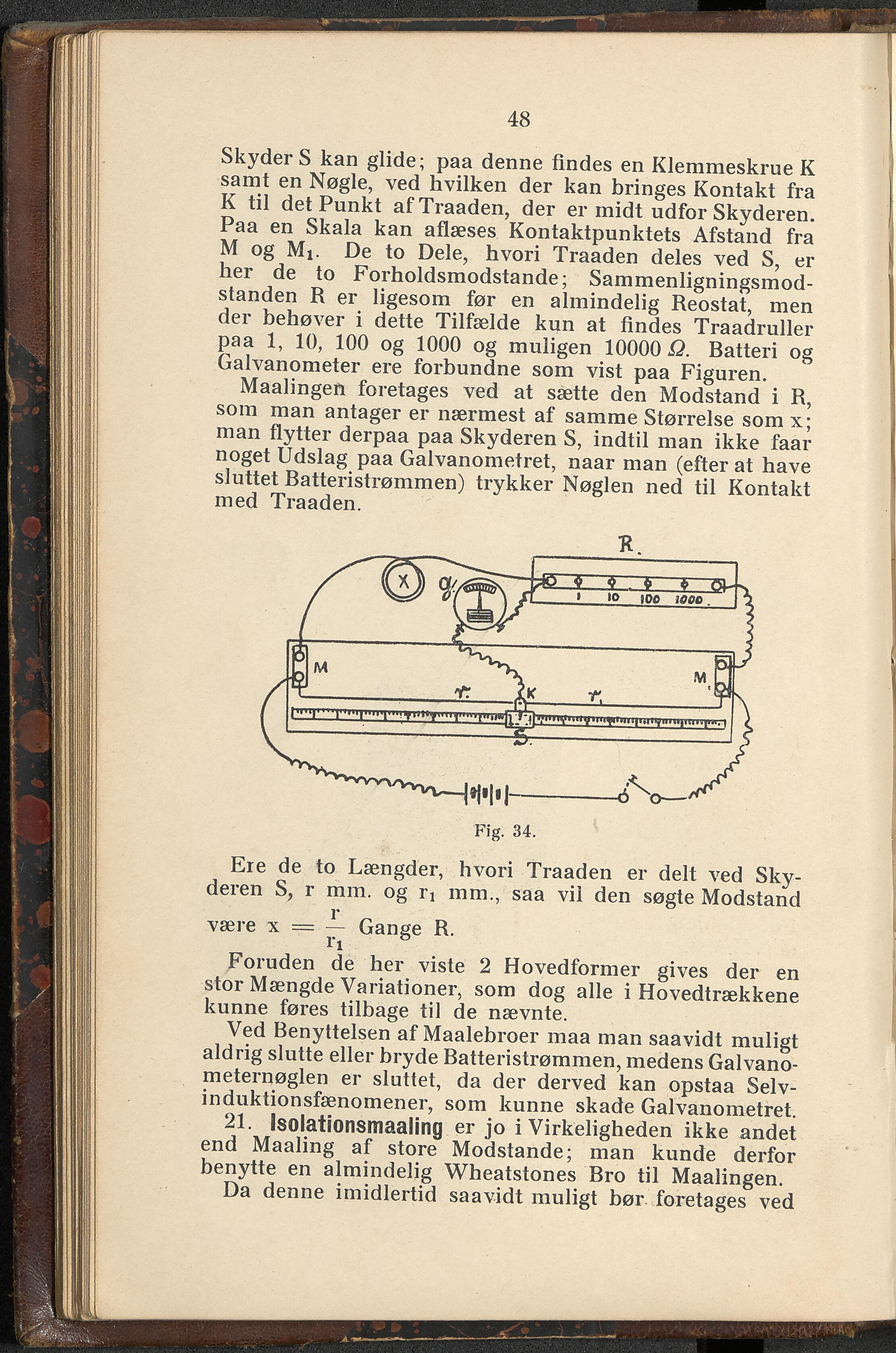

Fig. 34.
Ere de to Længder, hvori Traaden er delt ved Sky-
deren S, r mm. og i j mm., saa vil den søgte Modstand
være x = Gange R.
Foiuden de her viste 2 Hovedformer gives der en
stor Mængde Variationer, som dog alle i Hovedtrækkene
kunne føres tilbage til de nævnte.
Benyttelsen af Maalebroer maa man saavidt muligt
aldrig slutte eller bryde Batteristrømmen, medens Galvano-
peternøglen er sluttet, da der derved kan opstaa Selv-
induktionsfænomener, som kunne skade Galvanometret
2i. Jsolationsmaaling er jo i Virkeligheden ikke andet
end Maaling af store Modstande; man kunde derfor
benytte en almindelig Wheatstones Bro til Maalingen.
Da denne imidlertid saavidt muligt bør foretages ved
