Vejledning for Elektriske Installatører
I. Jævnstrøm

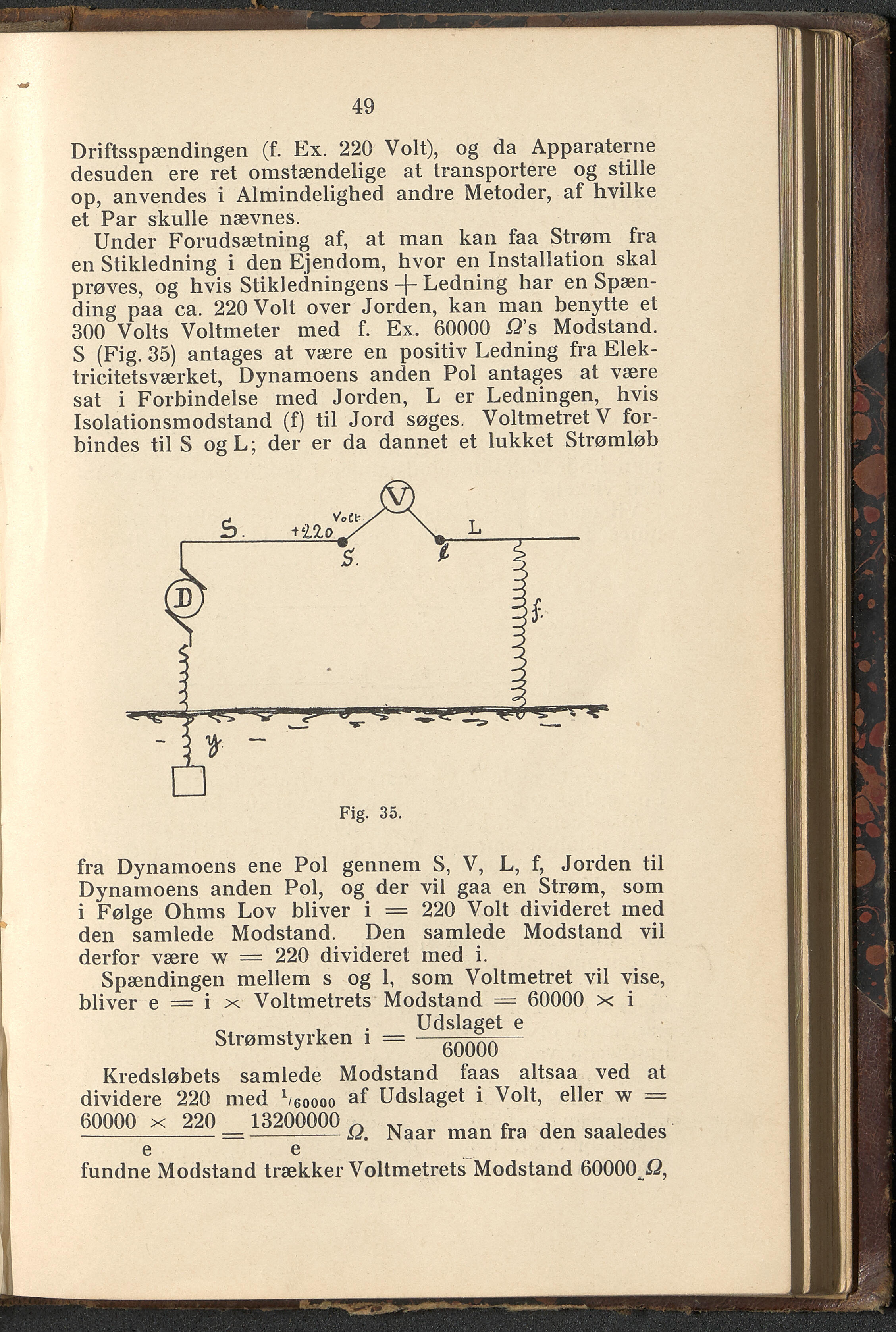

49 Driftsspændingen (f. Ex. 220 Volt), og da Apparaterne desuden ere ret omstændelige at transportere og stille op, anvendes i Almindelighed andre Metoder, af hvilke et Par skulle nævnes. Under Forudsætning af, at man kan faa Strøm fra en Stikledning i den Ejendom, hvor en Installation skal prøves, og hvis Stikledningens —J— Ledning har en Spæn- ding paa ca. 220 Volt over Jorden, kan man benytte et 300 Volts Voltmeter med f. Ex. 60000 Æ’s Modstand. S (Fig. 35) antages at være en positiv Ledning fra Elek- tricitetsværket, Dynamoens anden Pol antages at være sat i Forbindelse med Jorden, L er Ledningen, hvis Isolationsmodstand (f) til Jord søges. Voltmetret V for- bindes til S ogL; der er da dannet et lukket Strømløb Fig. 35. fra Dynamoens ene Pol gennem S, V, L, f, Jorden til Dynamoens anden Pol, og der vil gaa en Strøm, som i Følge Ohms Lov bliver i = 220 Volt divideret med den samlede Modstand. Den samlede Modstand vil derfor være w = 220 divideret med i. Spændingen mellem s og 1, som Voltmetret vil vise, bliver e = i x Voltmetrets Modstand = 60000 x i „ , . Udslaget e Strømstyrken i = —(.()()()()— Kredsløbets samlede Modstand faas altsaa ved at dividere 220 med ^oooo af Udslaget i Volt, eller w = 60000 x 220 13200000 XT o o o ■ — — iJ. Naar mantra den saaledes e------------------e fundne Modstand trækker Voltmetrets Modstand 6()0()()(2,
