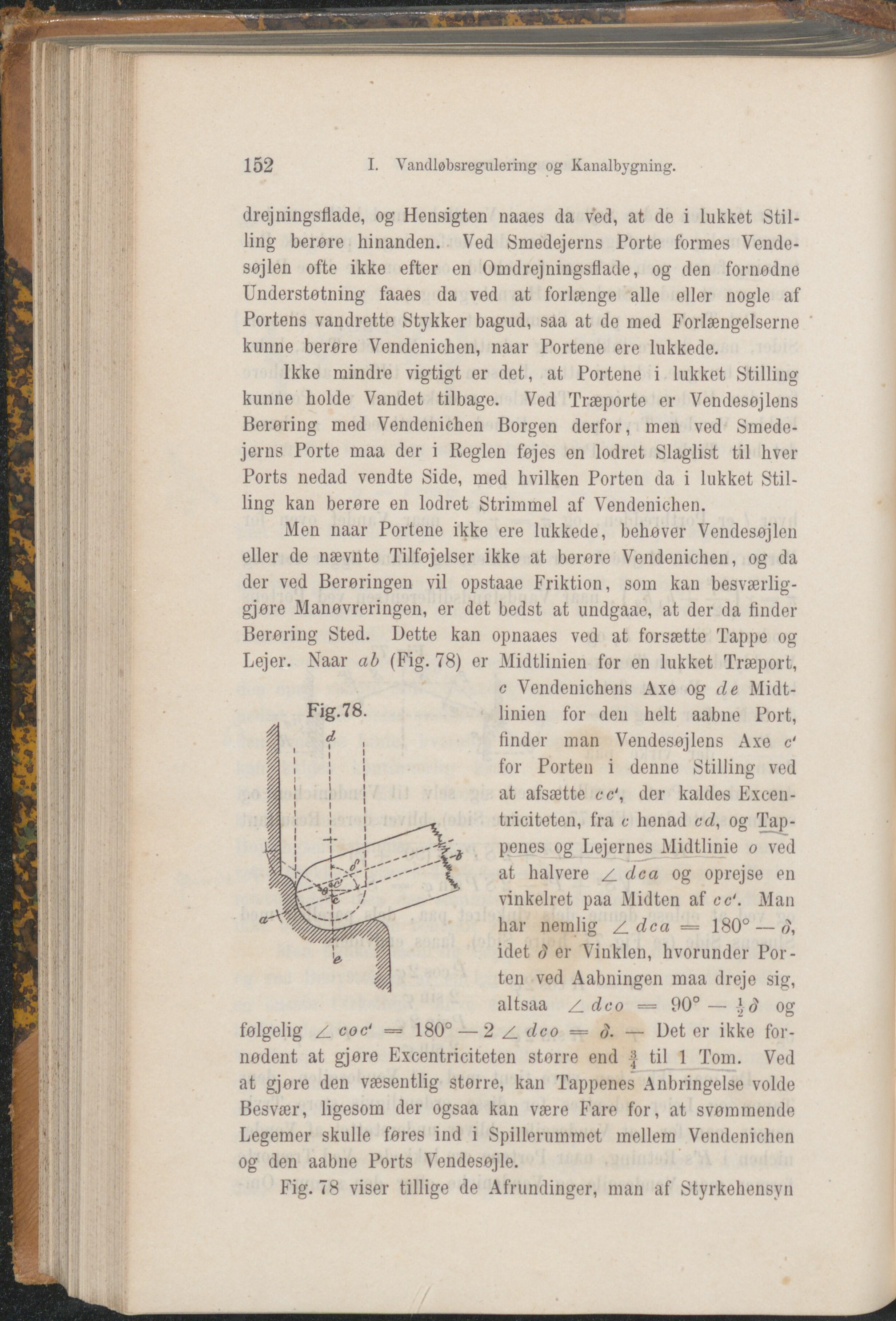

152 I- Vandløbsregulering og Kanalbygning. drejningsfiade, og Hensigten naaes da ved, at de i lukket Stil- ling berøre hinanden. Ved Smedejerns Porte formes Vende- søjlen ofte ikke efter en Omdrej ningsfiade, og den fornødne Understøtning faaes da ved at forlænge alle eller nogle af Portens vandrette Stykker bagud, saa at de med Forlængelserne kunne berøre Vendenichen, naar Portene ere lukkede. Ikke mindre vigtigt er det, at Portene i lukket Stilling kunne holde Vandet tilbage. Ved Træporte er Vendesøjlens Berøring med Vendenichen Borgen derfor, men ved Smede- jerns Porte maa der i Reglen føjes en lodret Slaglist til hver Ports nedad vendte Side, med hvilken Porten da i lukket Stil- Fig.78. ling kan berøre en lodret Strimmel af Vendenichen. Men naar Portene ikke ere lukkede, behover Vendesojlen eller de nævnte Tilføjelser ikke at berøre Vendenichen, og da der ved Berøringen vil opstaae Friktion, som kan besværlig- gøre Manøvreringen, er det bedst at undgaae, at der da finder Berøring Sted. Dette kan opnaaes ved at forsætte Tappe og Lejer. Naar ab (Fig. 78) er Midtlinien for en lukket Træport, c Vendenichens Axe og de Midt- linien for den helt aabne Port, finder man Vendesojlens Axe c‘ for Porten i denne Stilling ved at afsætte c c1, der kaldes Excen- triciteten, fra c henad cd, og Tap- penes og Lejernes Midtlinie o ved at halvere z dca og oprejse en vinkelret paa Midten af c c1. Man har nemlig z. dca == 180° — d, idet d er Vinklen, hvorunder Por- ten ved Aabningen maa dreje sig, altsaa z dco = 90°— | d og følgelig Z coc‘ = 180° — 2 z. dco = d. — Det er ikke for- nødent at gjore Excentriciteten større end f til 1 Tom. Ved at gjore den væsentlig større, kan Tappenes Anbringelse volde Besvær, ligesom der ogsaa kan være Fare for, at svømmende Legemer skulle føres ind i Spillerummet indlem Vendenichon og den aabne Ports Vendesøjle. Fig. 78 viser tillige de Afrundinger, man af Styrkehensyn
