Kortfattet Lærebog i Vejbygning og Kloakering

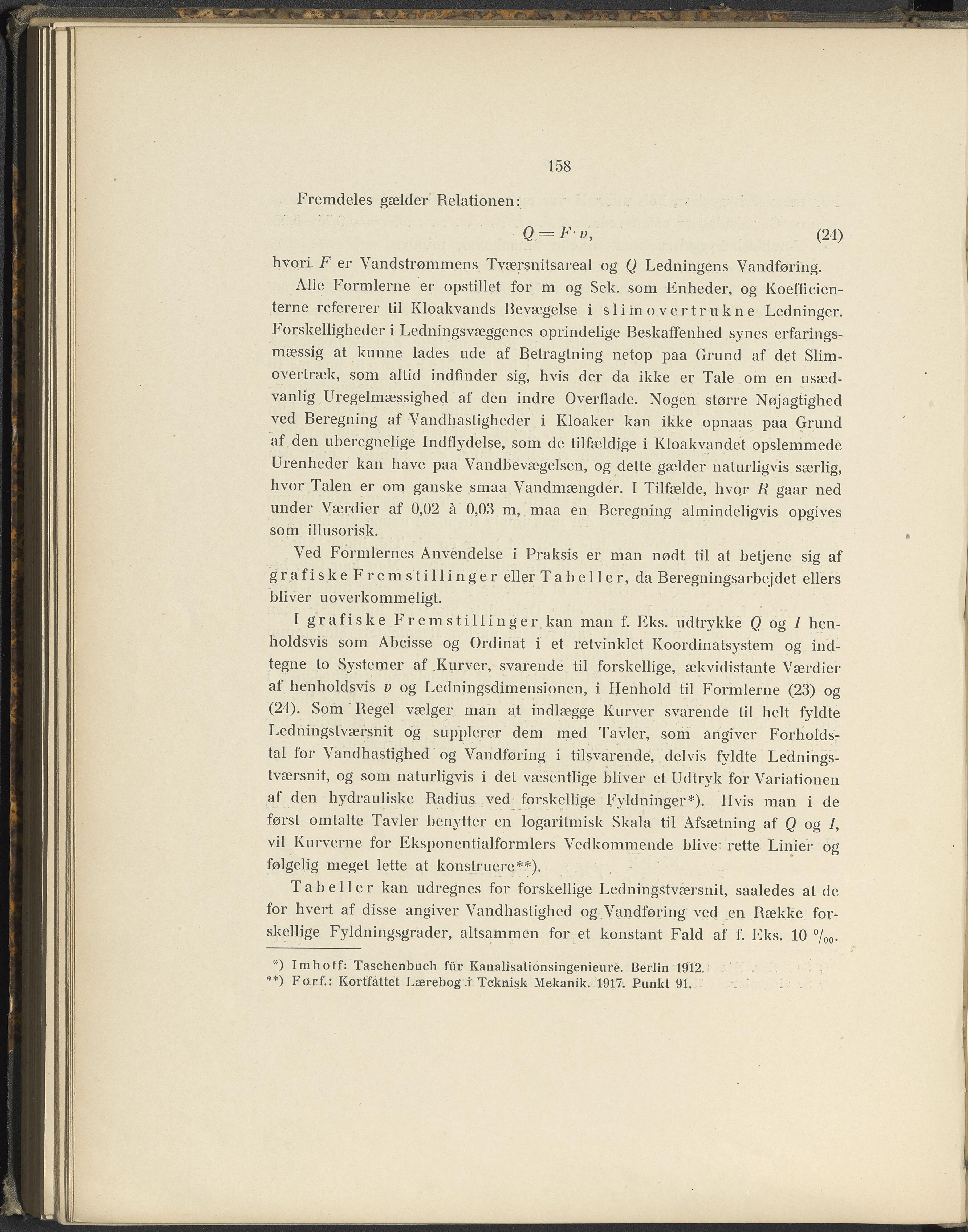

158 Fremdeles gælder Relationen: Q = Fv, (24) hvori F er Vandstrømmens Tværsnitsareal og Q Ledningens Vandføring. Alle Formlerne er opstillet for m og Sek. som Enheder, og Koefficien- terne refererer til Kloakvands Bevægelse i s 1 i m o v e r t r u k n e Ledninger. Forskelligheder i Ledningsvæggenes oprindelige Beskaffenhed synes erfarings- mæssig at kunne lades ude af Betragtning netop paa Grund af det Slim- overtræk, som altid indfinder sig, hvis der da ikke er Tale om en usæd- vanlig Uregelmæssighed af den indre Overflade. Nogen større Nøjagtighed ved Beregning af Vandhastigheder i Kloaker kan ikke opnaas paa Grund af den uberegnelige Indflydelse, som de tilfældige i Kloakvandet opslemmede Urenheder kan have paa Vandbevægelsen, og dette gælder naturligvis særlig, hvor Talen er om ganske smaa Vandmængder. I Tilfælde, hvQr R gaar ned under Værdier af 0,02 å 0,03 m, maa en Beregning almindeligvis opgives som illusorisk. Ved Formlernes Anvendelse i Praksis er man nødt til at betjene sig af grafiske Fremstillinger eller Tabeller, da Beregningsarbejdet ellers bliver uoverkommeligt. I grafiske Fremstillinger kan man f. Eks. udtrykke Q og I hen- holdsvis som Abeisse og Ordinat i et retvinklet Koordinatsystem og ind- tegne to Systemer af Kurver, svarende til forskellige, ækvidistante Værdier af henholdsvis v og Ledningsdimensionen, i Henhold til Formlerne (23) og (24). Som Regel vælger man at indlægge Kurver svarende til helt fyldte Ledningstværsnit og supplerer dem med Tavler, som angiver Forholds- tal for Vandhastighed og Vandføring i tilsvarende, delvis fyldte Lednings- tværsnit, og som naturligvis i det væsentlige bliver et Udtryk for Variationen af den hydrauliske Radius ved forskellige Fyldninger* **)). Hvis man i de først omtalte Tavler benytter en logaritmisk Skala til Afsætning af Q og I, vil Kurverne for Eksponentialformlers Vedkommende blive rette Linier og følgelig meget lette at konstruere*.*). Tabeller kan udregnes for forskellige Ledningstværsnit, saaledes at de for hvert af disse angiver Vandhastighed og Vandføring ved en Række for- skellige Fyldningsgrader, altsammen for et konstant Fald af f. Eks. 10 %o. *) Im h o tf: Taschenbuch für Kanalisationsingenieure. Berlin 1912. **) Forf.: Kortfattet Lærebog i Teknisk Mekanik. 1917. Punkt 91.
