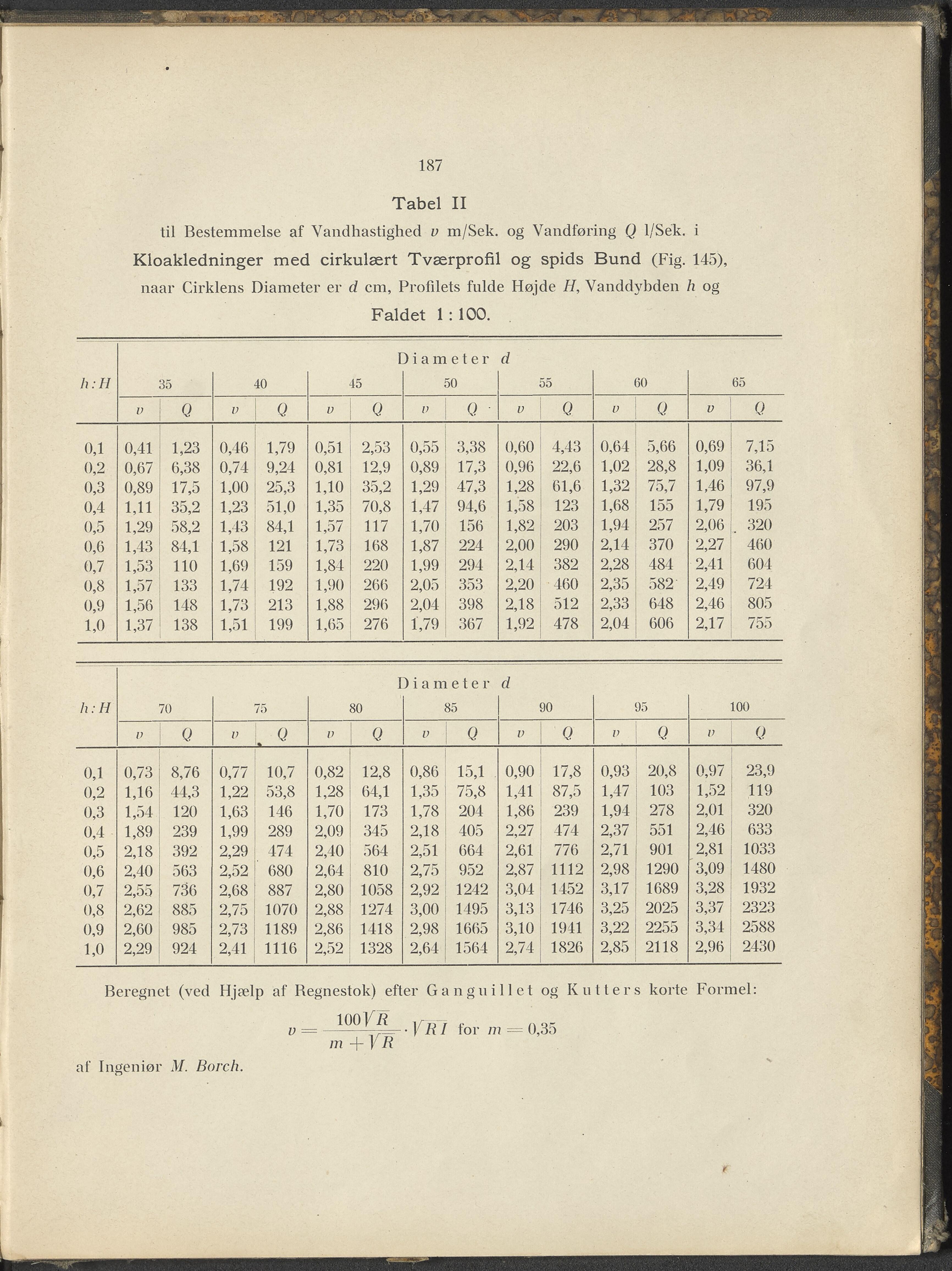

187
Tabel II
til Bestemmelse af Vandhastighed v m/Sek. og Vandføring Q 1/Sek. i
Kloakledninger med cirkulært Tværprofil og spids Bund (Fig. 145),
naar Cirklens Diameter er d cm, Profilets fulde Højde H, Vanddybden h og
Faldet 1 : 100.
Diameter d
h:II 35 40 45 50 55 60 65
v Q v 0 v Q P Q V 0 Ü 0 V 0
0,1 0,41 1,23 0,46 1,79 0,51 2,53 0,55 3,38 0,60 4,43 0,64 5,66 0,69 7,15
0,2 0,67 6,38 0,74 9,24 0,81 12,9 0,89 17,3 0,96 22,6 1,02 28,8 1,09 36,1
0,3 0,89 17,5 1,00 25,3 1,10 35,2 1,29 47,3 1,28 61,6 1,32 75,7 1,46 97,9
0,4 1,11 35,2 1,23 51,0 1,35 70,8 1,47 94,6 1,58 123 1,68 155 1,79 195
0,5 1,29 58,2 1,43 84,1 1,57 117 1,70 156 1,82 203 1,94 257 2,06 320
0,6 1,43 84,1 1,58 121 1,73 168 1,87 224 2,00 290 2,14 370 2,27 460
0,7 1,53 110 1,69 159 1,84 220 1,99 294 2,14 382 2,28 484 2,41 604
0,8 1,57 133 1,74 192 1,90 266 2,05 353 2,20 460 2,35 582 2,49 724
0,9 1,56 148 1,73 213 1,88 296 2,04 398 2,18 512 2,33 648 2,46 805
1,0 1,37 138 1,51 199 1,65 276 1,79 367 1,92 478 2,04 606 2,17 755
/i: H 70 75 I) i a m e t e r d 95 100
80 85 90
v 0 v () V 0 V 0 V O V () V 0
0,1 0,73 8,76 0,77 10,7 0,82 12,8 0,86 15,1 0,90 17,8 0,93 20,8 0,97 23,9
0,2 1,16 44,3 1,22 53,8 1,28 64,1 1,35 75,8 1,41 87,5 1,47 103 1,52 119
0,3 1,54 120 1,63 146 1,70 173 1,78 204 1,86 239 1,94 278 2,01 320
0,4 1,89 239 1,99 289 2,09 345 2,18 405 2,27 474 2,37 551 2,46 633
0,5 2,18 392 2,29 474 2,40 564 2,51 664 2,61 776 2,71 901 2,81 1033
0,6 2,40 563 2,52 680 2,64 810 2,75 952 2,87 1112 2,98 1290 3,09 1480
0,7 2,55 736 2,68 887 2,80 1058 2,92 1242 3,04 1452 3,17 1689 3,28 1932
0,8 2,62 885 2,75 1070 2,88 1274 3,00 1495 3,13 1746 3,25 2025 3,37 2323
0,9 2,60 985 2,73 1189 2,<36 1418 2,98 1665 3,10 1941 3,22 2255 3,34 2588
1,0 2,29 924 2,41 1116 2,52 1328 2,64 1564 2,74 1826 2,85 2118 2,96 2430
Beregnet (ved Hjælp af Regnestok) efter Ganguillet og Kutters korte Formel:
ioo|/?
771 + I R
• |R I for ni = 0,35
i) =
af Ingeniør M. Borch.
