Forelæsninger over Maskinlæren ved Den Kgl. Militære Højskole II

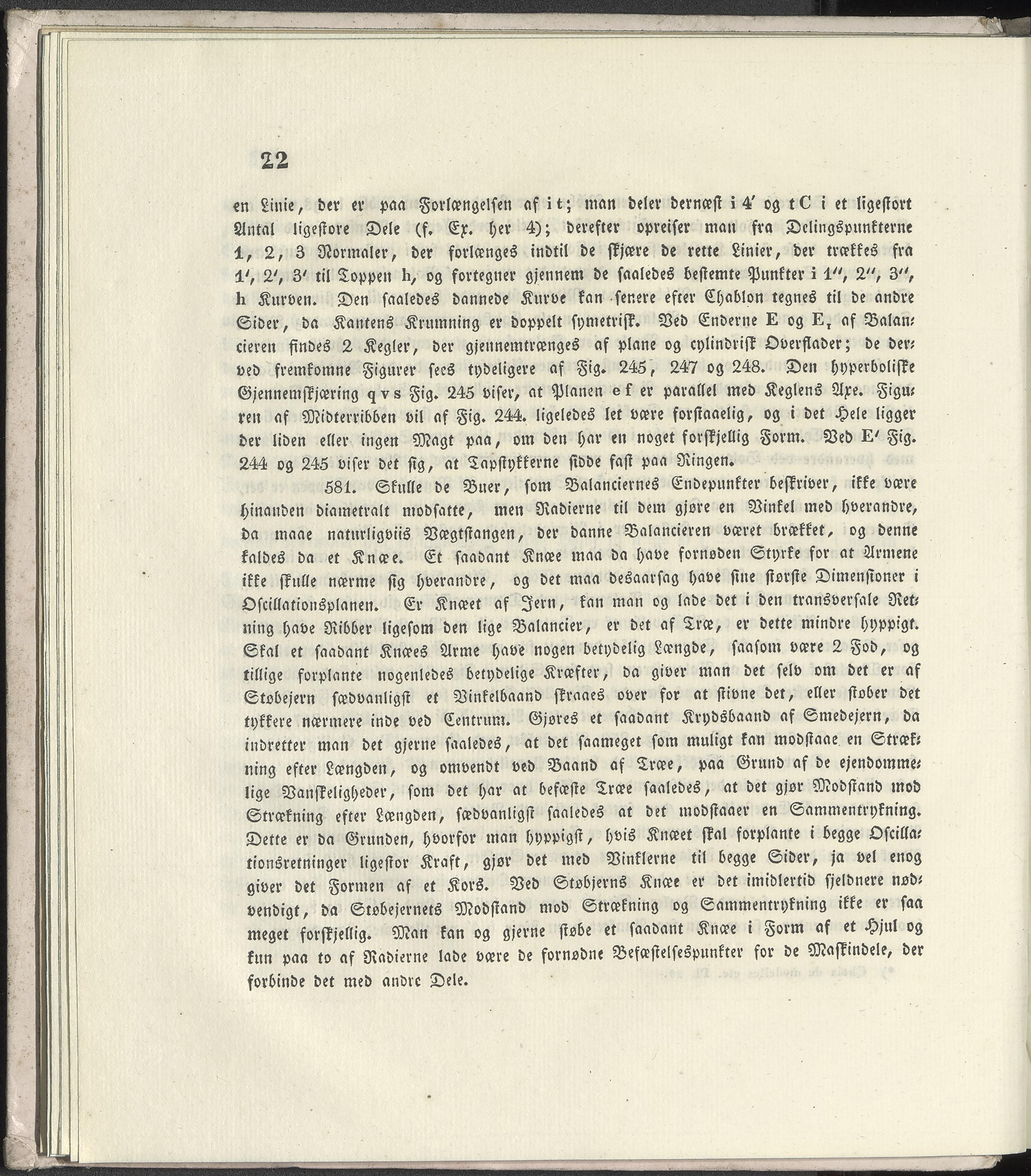

22 en Linie, der er paa Forlængelsen af it; man deler dernæst i 4' og tC i et ligestort Antal ligestore Dele (f. Ex. her 4); derefter opreiser man fra Delingspunkterne 1, 2, 3 Normaler, der forlænges indtil de skjcrre de rette Linier, der trækkes fra 1', 2', 3' til Toppen h, og fortegner gjennem de saaledes bestemte Punkter i 1", 2", 3", h Kurven. Den saaledes dannede Kurve kan senere efter Chablon tegnes til de andre Sider, da Kantens Krumning er doppelt symetriff. Ved Enderne E og Et af Balan- cieren findes 2 Kegler, der gjennemtrænges af plane og cylindrisk Overflader; de derr ved fremkomne Figurer sees tydeligere af Fig. 245, 247 og 248. Den hyperbolize Gjennemfljcering qvs Fig. 245 viser, at Planen ef er parallel med Keglens Axe. Figur ren af Midterribben vil af Fig. 244. ligeledes let være forstaaelig, og i det Hele ligger der liden eller ingen Magt paa, om den har en noget forfljellig Form. Ved E' Fig. 244 og 245 viser det sig, at Tapstykkerne sidde fast paa Ringen. 581. Skulle de Buer, fom Valanciernes Endepunkter beskriver, ikke være hinanden diametralt modsatte, men Radierne til dem gjore en Vinkel med hverandre, da maae naturligvii's Vægtstangen, der danne Balancieren været brækket, og denne kaldes da et Knæe. Et saadant Knæe maa da have fornoden Styrke for at Armene ikke ffnlle nærme sig hverandre, og det maa desaarsag have sine største Dimensioner i Oscillationsplanen. Er Knæet af Jern, kan man og lade det i den transversale Ret- ning have Ribber ligesom den lige Balancier, er det af Træ, er dette mindre hyppigt. Skal et saadant Knæes Arme have nogen betydelig Længde, saasom være 2 Fod, og tillige forplante nogenledes betydelige Kræfter, da giver man det felv om det er af Stobejern sædvanligst et Vinkelbaand flraaes over for at stivne det, eller siober det tykkere nærmere inde ved Centrum. Gsores et saadant Krydsbaand af Smedejern, da indretter man det gjerne saaledes, at det saameget fom muligt kan modstaae en Stræk; uing efter Længden, og omvendt ved Baand af 2ræe, paa Grund as de ejendommer lige Vanskeligheder, søm det har at befæste Træe saaledes, at det gjør Modstand mod Strækning efter Længden, sædvanligsi saaledes at det modstaaer en Sammentrykning. Dette er da Grunden, hvorfor man hyppigst, hvis Knæet stal forplante i begge Oscilla? tionsretninger ligestor Kraft, gjsr det med Vinklerne til begge Sider, ja vel enog giver det Formen af et Kors. Ved Støbjerns Knæe er det imidlertid sjeldnere nød- vendigt, da Sløbejernets Modstand mod Strækning og Sammentrykning ikke er saa meget forskjetlig. Man kan og gserne støbe et saadant Knæe i Horm af et Hjul øg kun paa to af Radierne lade være de fornødne Bescestelsespunkter for de Maffindele, der forbinde det med andre Dele.
