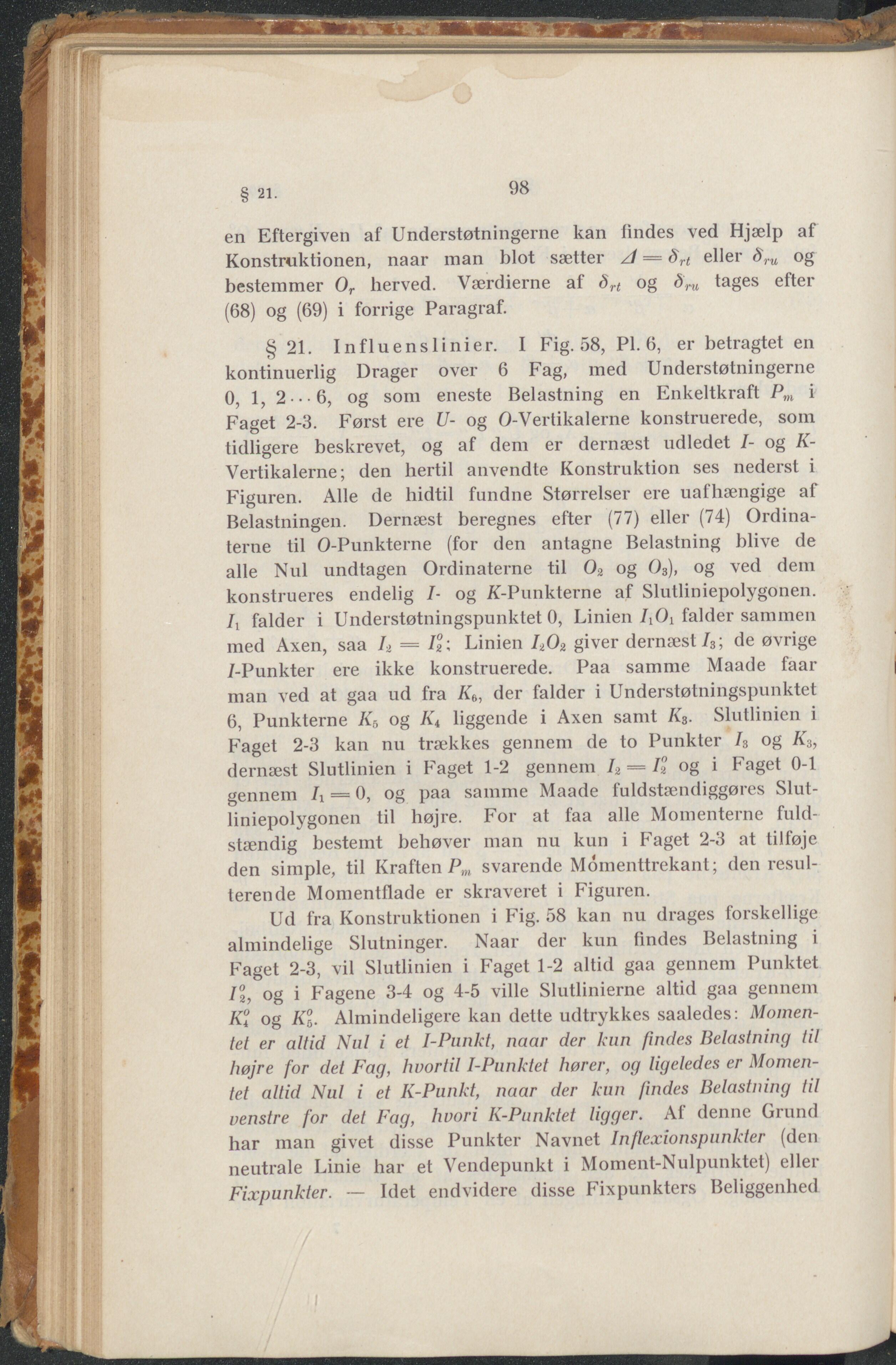

 en Eftergiven af Understøtningerne kan lindes ved Hjælp af Konstruktionen, naar man blot sætter z/ = drt eller dru og bestemmer 0r herved. Værdierne af drt og dru tages efter (68) og (69) i forrige Paragraf. § 21. Influenslinier. I Fig. 58, PI. 6, er betragtet en kontinuerlig Drager over 6 Fag, med Understøtningerne 0, 1, 2---6, og som eneste Belastning en Enkeltkraft Pm i Faget 2-3. Først ere U- og O-Vertikalerne konstruerede, som tidligere beskrevet, og af dem er dernæst udledet I- og K- Vertikalerne; den hertil anvendte Konstruktion ses nederst i Figuren. Alle de hidtil fundne Størrelser ere uafhængige af Belastningen. Dernæst beregnes efter (77) eller (74) Ordina- terne til O-Punkterne (for den antagne Belastning blive de alle Nul undtagen Ordinaterne til O2 og O3), og ved dem konstrueres endelig I- og Æ-Punkterne af Slutliniepolygonen. Zj falder i Understøtningspunktet 0, Linien lA falder sammen med Axen, saa I. = If: Linien Z2O2 giver dernæst Z3; de øvrige /-Punkter ere ikke konstruerede. Paa samme Maade faar man ved at gaa ud fra Ä6, der falder i Understøtningspunktet 6, Punkterne K5 og liggende i Axen samt K3. Slutlinien i Faget 2-3 kan nu trækkes gennem de to Punkter I3 og K3, dernæst Slutlinien i Faget 1-2 gennem Z2 = 1'1 og i Faget 0-1 gennem A = 0, og paa samme Maade fuldstændiggøres Slut- liniepolygonen til højre. For at faa alle Momenterne fuld- stændig bestemt behøver man nu kun i Fraget 2-3 at tilføje den simple, til Kraften Pm svarende Momenttrekant; den resul- terende Momentflade er skraveret i Figuren. Ud fra Konstruktionen i Fig. 58 kan nu drages forskellige almindelige Slutninger. Naar der kun findes Belastning i Faget 2-3, vil Slutlinien i Faget 1-2 altid gaa gennem Punktet Z2, og i Fagene 3-4 og 4-5 ville Slutlinierne altid gaa gennem K° og K°. Almindeligere kan dette udtrykkes saaledes: Momen- tet er altid Nul i et I-Punkt, naar der kun findes Belastning til højre for det Fag, hvortil I-Punktet hører, og ligeledes er Momen- tet altid Nul i et K-Punkt, naar der kun findes Belastning til venstre for det Fag, hvori K-Punktet ligger. Al denne Grund har man givet disse Punkter Navnet Inflexionspunkter (den neutrale Linie har et Vendepunkt i Moment-Nulpunktet) eller Fixpunkter. — Idet endvidere disse Fixpunkters Beliggenhed
