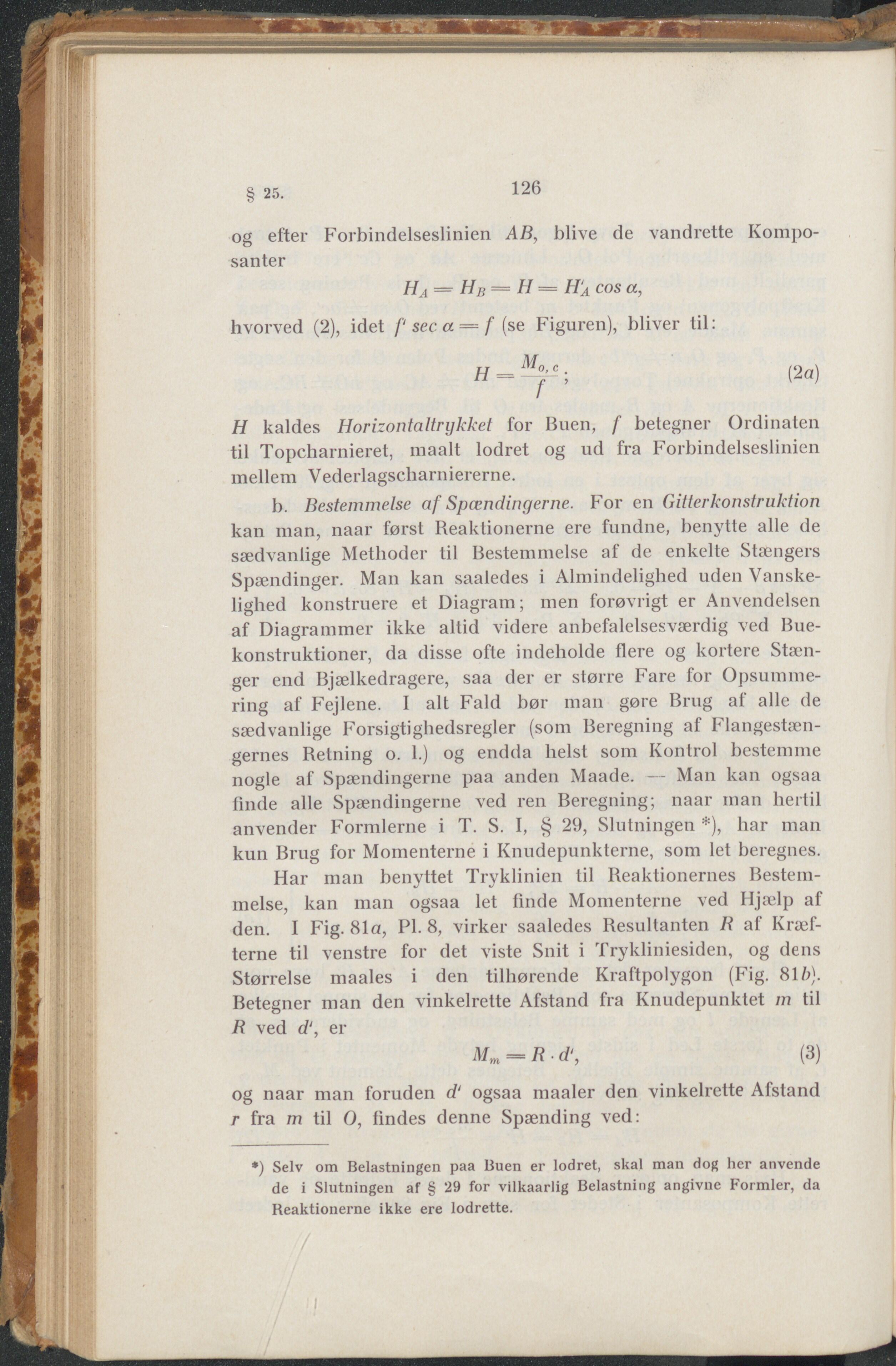

126 § 25. og efter Forbindelseslinien AB, blive de vandrette Kompo- santer HA = Hb = H = H‘a cos a, hvorved (2), idet f sec a = f (se Figuren), bliver til: H = ; (2a) H kaldes Horizontaltrykket for Buen, f betegner Ordinaten til Topcharnieret, maalt lodret og ud fra Forbindelseslinien mellem Vederlagscharniererne. b. Bestemmelse af Spændingerne. For en Gitterkonstruktion kan man, naar først Reaktionerne ere fundne, benytte alle de sædvanlige Methoder til Bestemmelse af de enkelte Stængers Spændinger. Man kan saaledes i Almindelighed uden Vanske- lighed konstruere et Diagram; men forøvrigt er Anvendelsen af Diagrammer ikke altid videre anbefalelsesværdig ved Bue- konstruktioner, da disse ofte indeholde flere og kortere Stæn- ger end Bjælkedragere, saa der er større Fare for Opsumme- ring af Fejlene. I alt Fald bør man gøre Brug af alle de sædvanlige Forsigtighedsregler (som Beregning af Flangestæn- gernes Retning o. 1.) og endda helst som Kontrol bestemme nogle af Spændingerne paa anden Maade. — Man kan ogsaa finde alle Spændingerne ved ren Beregning; naar man hertil anvender Formlerne i T. S. I, § 29, Slutningen *), har man kun Brug for Momenterne i Knudepunkterne, som let beregnes. Har man benyttet Tryklinien til Reaktionernes Bestem- melse, kan man ogsaa let finde Momenterne ved Hjælp af den. I Fig. 81a, PI. 8, virker saaledes Resultanten R af Kræf- terne til venstre for det viste Snit i Trykliniesiden, og dens Størrelse maales i den tilhørende Kraftpolygon (Fig. 81 fe). Betegner man den vinkelrette Afstand fra Knudepunktet m til R ved d‘, er Mm = Rd‘, (3) og naar man foruden d‘ ogsaa maaler den vinkelrette Afstand r fra m til O, findes denne Spænding ved: ♦) Selv om Belastningen paa Buen er lodret, skal man dog her anvende de i Slutningen af § 29 for vilkaarlig Belastning angivne Formler, da Reaktionerne ikke ere lodrette.
