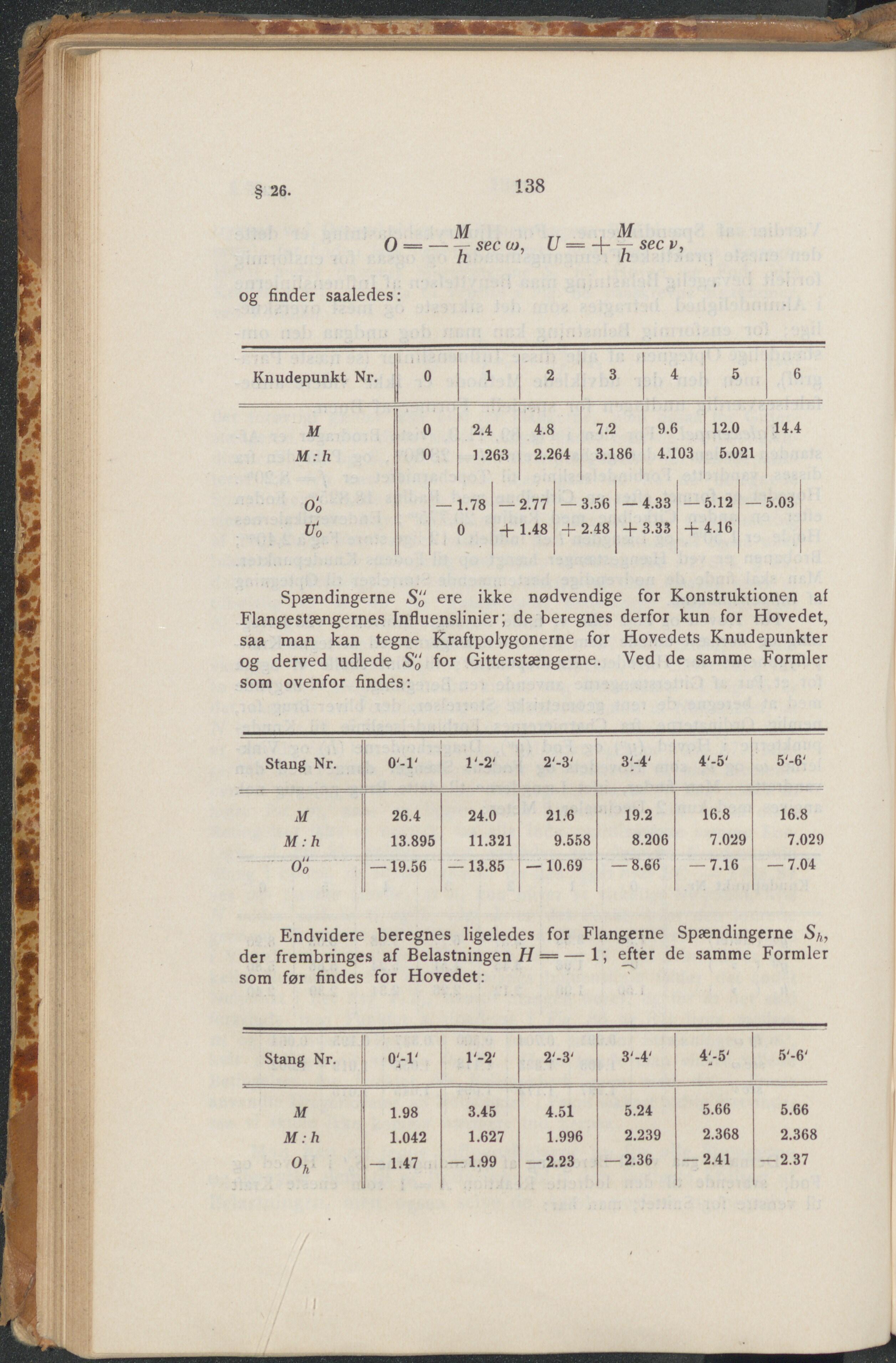

§ 26.
138
„ M TT , M
O =------r see o). U = 4- see v,
h h
og finder saaledes:
Knudepunkt Nr. 0 1 2 3 4 5 6
M 0 2.4 4.8 7.2 9.6 12.0 14.4
M:h 0 J.263 2.264 3.186 4.103 5.021
Oo 1.78 — 2.77 — 3.56 — 4.33 — 5.12 — 5.03
Uo 0 + 1.48 + 2.48 +3.33 4-4.16
Spændingerne Sö ere ikke nødvendige for Konstruktionen af
Flangestængernes Influenslinier; de beregnes derfor kun for Hovedet,
saa man kan tegne Kraftpolygonerne for Hovedets Knudepunkter
og derved udlede S'ö for Gitterstængerne. Ved de samme Formler
som ovenfor findes:
Stang Nr. O'-r r-2' 2'-3' 3'-4' 4'-5' 5'-6'
M 26.4 24.0 21.6 19.2 16.8 16.8
M:h 13.895 11.321 9.558 8.206 7.029 7.029
Oo — 19.56 — 13.85 — 10.69 — 8.66 — 7.16 — 7.04
Endvidere beregnes ligeledes for Flangerne Spændingerne Sh,
der frembringes af Belastningen H = — 1; efter de samme Formler
som før findes for Hovedet:
Stang Nr. O'-r r-2' 2'-3‘ 3'4' 4'-5' 5'-6'
M 1.98 3.45 4.51 5.24 5.66 5.66
M:h 1.042 1.627 1.996 2.239 2.368 2.368
— 1.47 — 1.99 — 2.23 — 2.36 — 2.41 — 2.37
