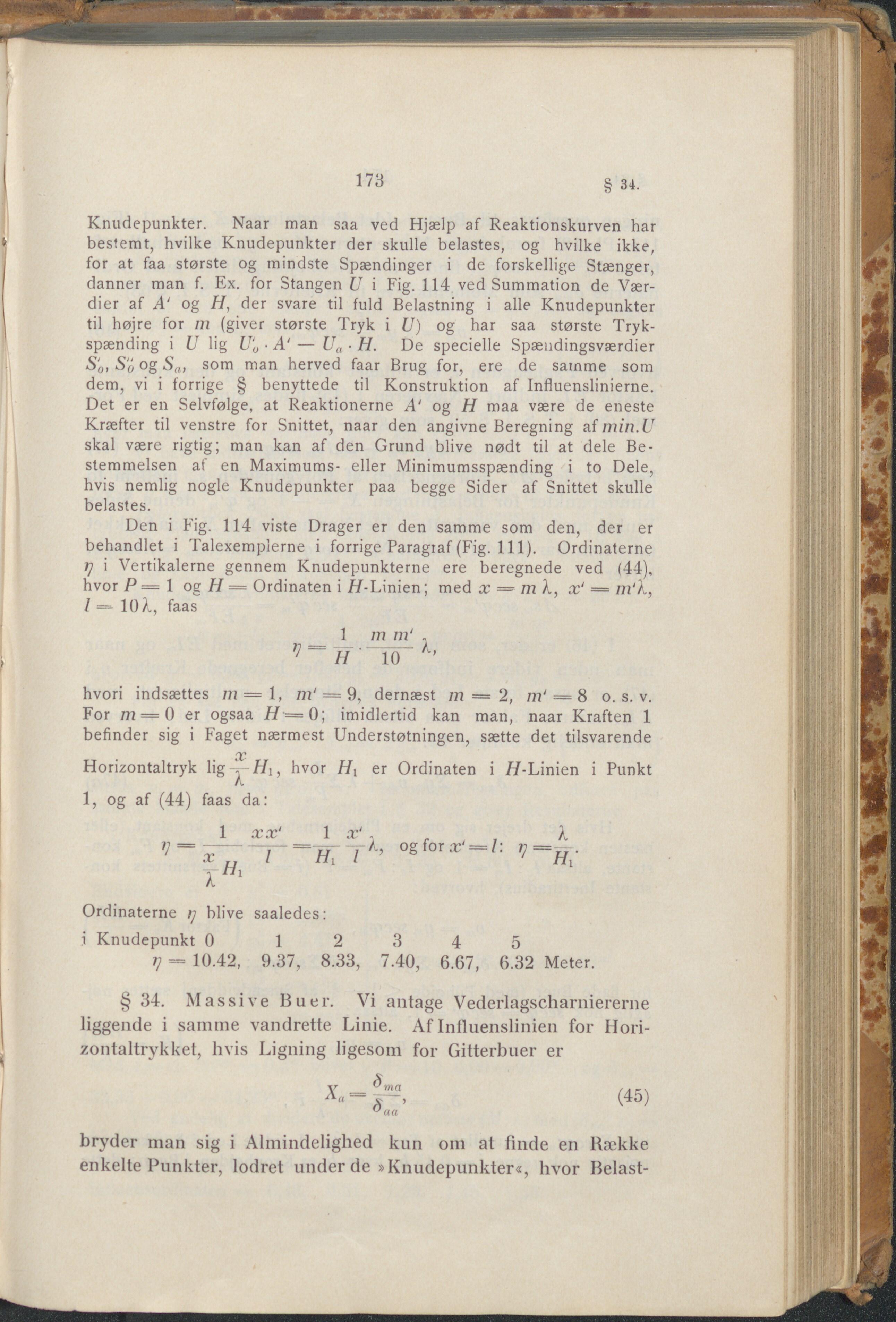

 173 § 34. Knudepunkter. Naar man saa ved Hjælp af Reaktionskurven har bestemt, hvilke Knudepunkter der skulle belastes, og hvilke ikke, for at faa største og mindste Spændinger i de forskellige Stænger, danner man f. Ex. for Stangen U i Fig. 114 ved Summation de Vær- dier af A‘ og H, der svare til fuld Belastning i alle Knudepunkter til højre for ni (giver største Tryk i U) og har saa største Tryk- spænding i U lig U‘o ■ A' — Ua ■ H. De specielle Spændingsværdier S'o, So og Sa, som man herved faar Brug for, ere de samme som dem, vi i forrige § benyttede til Konstruktion af Influenslinierne. Det er en Selvfølge, at Reaktionerne A' og H maa være de eneste Kræfter til venstre for Snittet, naar den angivne Beregning af min. U skal være rigtig; man kan af den Grund blive nødt til at dele Be- stemmelsen at en Maximums- eller Minimumsspænding i to Dele, hvis nemlig nogle Knudepunkter paa begge Sider af Snittet skulle belastes. Den i Fig. 114 viste Drager er den samme som den, der er behandlet i Talexemplerne i forrige Paragraf (Fig. 111). Ordinaterne i Vertikalerne gennem Knudepunkterne ere beregnede ved (44), hvor P = 1 og H = Ordinaten i H-Linien; med x — m Z, x‘ — zn'Å, l — 10 Å, faas hvori indsættes 7n = l, m‘ = 9, dernæst m = 2, m1 = 8 o. s. v. For m = 0 er ogsaa H = 0; imidlertid kan man, naar Kraften 1 befinder sig i Faget nærmest Understøtningen, sætte det tilsvarende X Horizontaltryk lig-yHj, hvor Hi er Ordinaten i //-Linien i Punkt 1, og af (44) faas da: 1 xx‘ 1 x' r , Z ’’=^~t=h;xm °sforæ-': ';=»,■ 17/1 Ordinaterne i] blive saaledes: i Knudepunkt 0 1 2 3 4 5 = 10.42, 9.37, 8.33, 7.40, 6.67, 6.32 Meter. § 34. Massive Buer. Vi antage Vederlagscharniererne liggende i samme vandrette Linie. Af Influenslinien for Hori- zontaltryk ket, hvis Ligning ligesom for Gitterbuer er V ma A a ■ O(la (45) bryder man sig i Almindelighed kun om at finde en Række enkelte Punkter, lodret under de »Knudepunkter«, hvor Belast-
