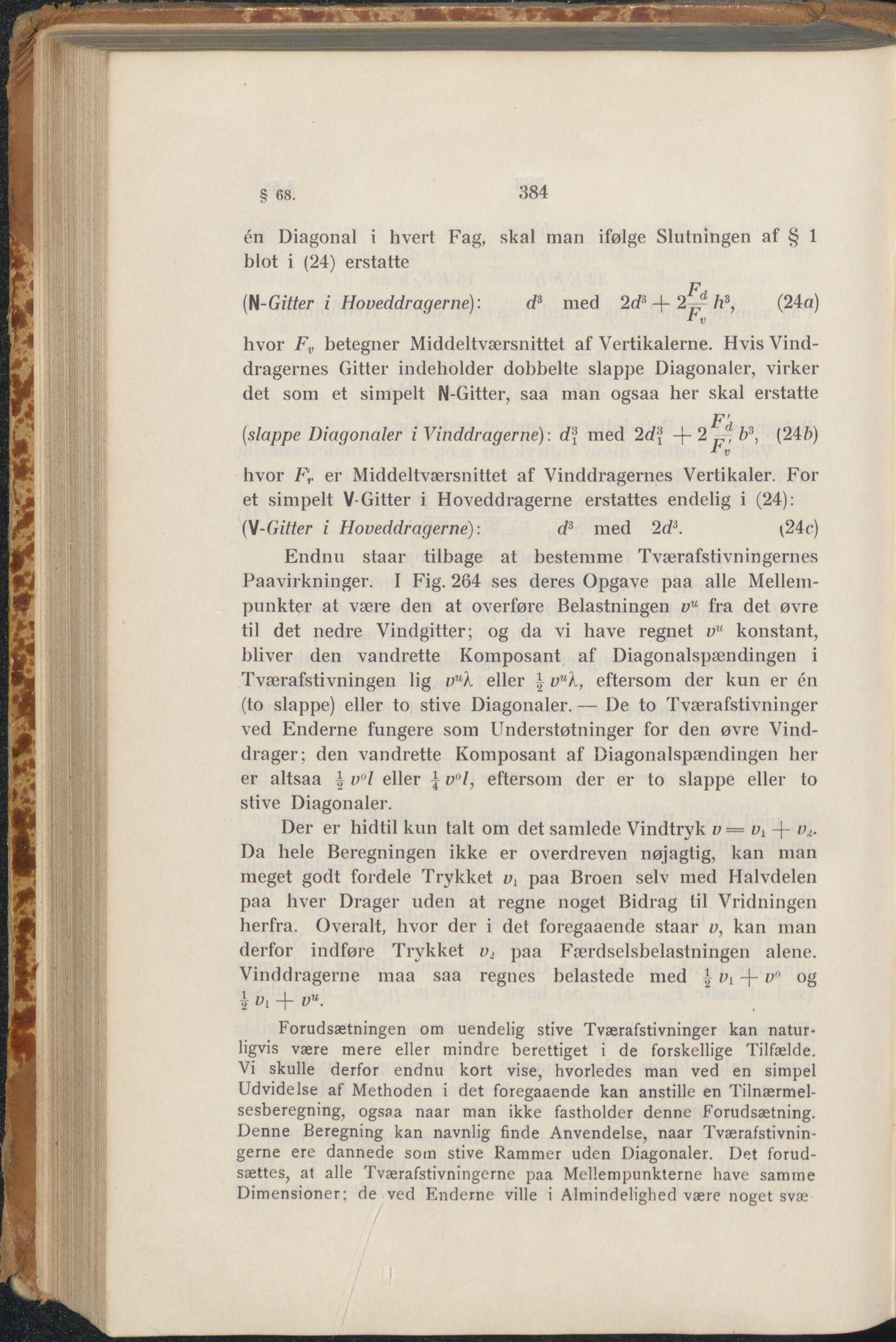

.wmM- § 68. 384 én Diagonal i hvert Fag, skal man ifølge Slutningen af § 1 blot i (24) erstatte 77, (N-Gitter i Hoveddrager ne): d3 med 2d32-~ h3, (24a) hvor Fv betegner Middeltværsnittet af Vertikalerne. Hvis Vind- dragernes Gitter indeholder dobbelte slappe Diagonaler, virker det som et simpelt N-Gitter, saa man ogsaa her skal erstatte F' (slappe Diagonaler i Vinddragerne) : d'3 med 2d3 2 b3, (24b) V hvor F‘r er Middeltværsnittet af Vinddragernes Vertikaler. For et simpelt V-Gitter i Hoveddragerne erstattes endelig i (24): (V-Gitter i Hoveddragerne): d3 med 2d3. (24c) Endnu staar tilbage at bestemme Tværafstivningernes Paavirkninger. I Fig. 264 ses deres Opgave paa alle Mellem- punkter at være den at overføre Belastningen vu fra det øvre til det nedre Vindgitter; og da vi have regnet vu konstant, bliver den vandrette Komposant af Diagonalspændingen i Tværafstivningen lig vuk eller vuk, eftersom der kun er én (to slappe) eller to stive Diagonaler. — De to Tværafstivninger ved Enderne fungere som Understøtninger for den øvre Vind- drager; den vandrette Komposant af Diagonalspændingen her er altsaa | v°l eller | v°l, eftersom der er to slappe eller to stive Diagonaler. Der er hidtil kun talt om det samlede Vindtryk v— vt -|- v>. Da hele Beregningen ikke er overdreven nøjagtig, kan man meget godt fordele Trykket v{ paa Broen selv med Halvdelen paa hver Drager uden at regne noget Bidrag til Vridningen herfra. Overalt, hvor der i det foregaaende staar v, kan man (lerfor indføre Trykket v, paa Færdselsbelastningen alene. Vinddragerne maa saa regnes belastede med | Vi vn og 1 Pi + vu. Forudsætningen om uendelig stive Tværafstivninger kan natur- ligvis være mere eller mindre berettiget i de forskellige Tilfælde. Vi skulle derfor endnu kort vise, hvorledes man ved en simpel Udvidelse af Methoden i det foregaaende kan anstille en Tilnærmel- sesberegning, ogsaa naar man ikke fastholder denne Forudsætning. Denne Beregning kan navnlig finde Anvendelse, naar Tværafstivnin- gerne ere dannede som stive Rammer uden Diagonaler. Det forud- sættes, at alle Tværafstivningerne paa Mellempunkterne have samme Dimensioner; de ved Enderne ville i Almindelighed være noget svæ
