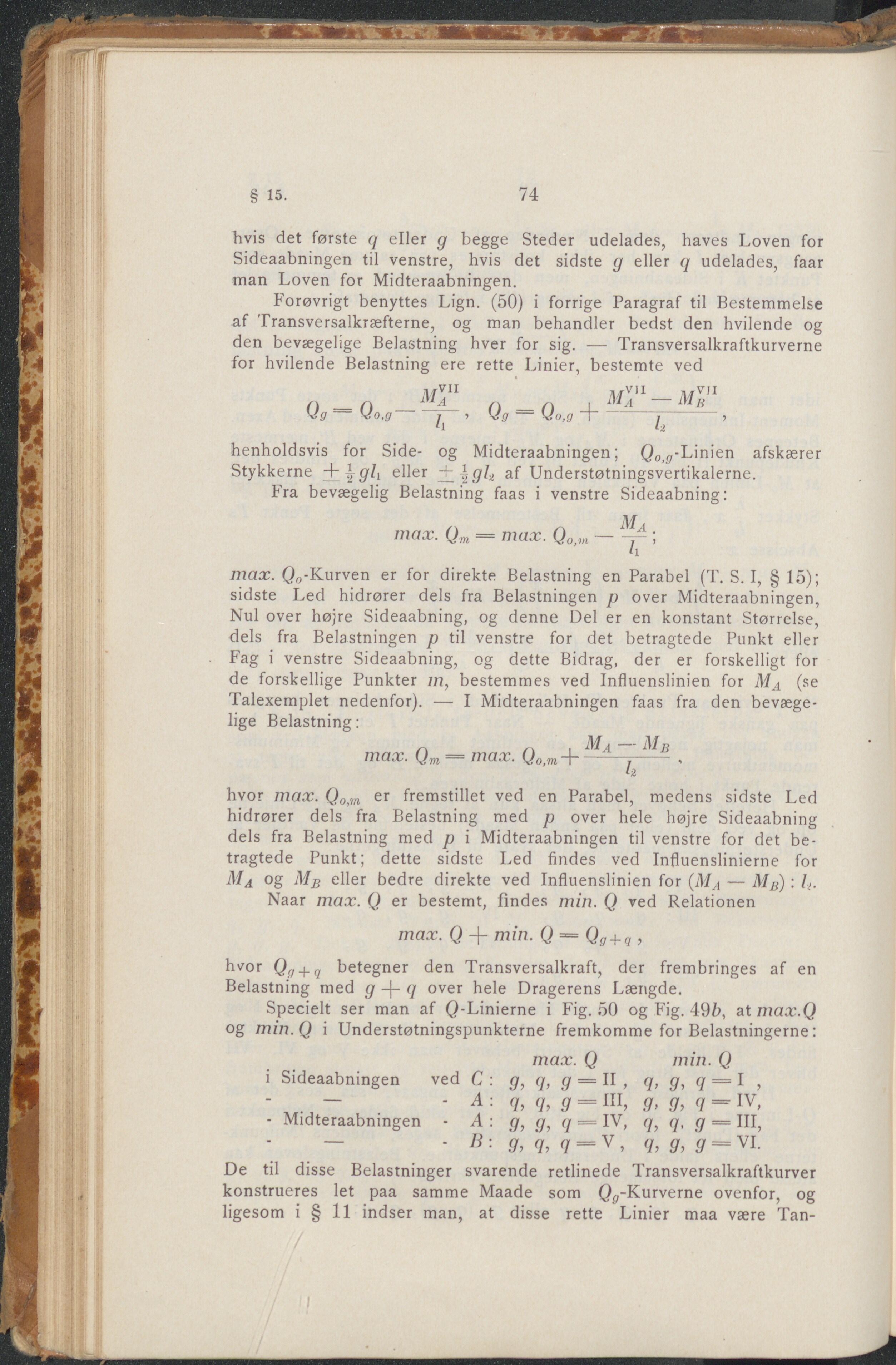

§ 15. 74 hvis det første q eller g begge Steder udelades, haves Loven for Sideaabningen til venstre, hvis det sidste g eller q udelades, faar man Loven for Midteraabningen. Forøvrigt benyttes Lign. (50) i forrige Paragraf til Bestemmelse af Transversalkræfterne, og man behandler bedst den hvilende og den bevægelige Belastning hver for sig. — Transversalkraftkurverne for hvilende Belastning ere rette Linier, bestemte ved — M b Q9-Qo.g----j-, Qg = Q0,g-\-~—j henholdsvis for Side- og Midteraabningen; Qo ^-Linien afskærer Stykkerne + i e^er af Understøtningsvertikalerne. Fra bevægelig Belastning faas i venstre Sideaabning: M max. Qm = max. Q0>m----------- ; <i max. Q0-Kurven er for direkte Belastning en Parabel (T. S. I, § 15); sidste Led hidrører dels fra Belastningen p over Midteraabningen, Nul over højre Sideaabning, og denne Del er en konstant Størrelse, dels fra Belastningen p til venstre for det betragtede Punkt eller Fag i venstre Sideaabning, og dette Bidrag, der er forskelligt for de forskellige Punkter zn, bestemmes ved Influenslinien for MA (se Talexemplet nedenfor). — I Midteraabningen faas fra den bevæge- lige Belastning: max. Qm = max. Q0>m-\---------------, ‘2 hvor max. Q0^m er fremstillet ved en Parabel, medens sidste Led hidrører dels fra Belastning med p over hele højre Sideaabning dels fra Belastning med p i Midteraabningen til venstre for det be- tragtede Punkt; dette sidste Led findes ved Influenslinierne for Ma og Mb eller bedre direkte ved Influenslinien for (MA— Mb):1>. Naar max. Q er bestemt, findes min. Q ved Relationen max. Q 4- min. Q = Qg+q , hvor Qg + q betegner den Transversalkraft, der frembringes af en Belastning med g -|- q over hele Dragerens Længde. Specielt ser man af Q-Linierne i Fig. 50 og Fig. 49b, at max.Q og min.Q i Understøtningspunkterne fremkomme for Belastningerne: i Sideaabningen ved C : ’ — - A: ■ Midteraabningen - A : — ■ B: max. Q 9, q, 9 = 11 , q, q, g = 9, 9, 7 = IV> 9, q, q = v, min. Q q, 9, 7 = I , 9> 9, q =■IV- q, q> 9 = ni, q, g, 9 = vi. De til disse Belastninger svarende retlinede Transversalkraftkurver konstrueres let paa samme Maade som (/^-Kurverne ovenfor, og ligesom i § 11 indser man, at disse rette Linier maa være Tan-
