Electricitet og Magnetisme for Gymnasiet

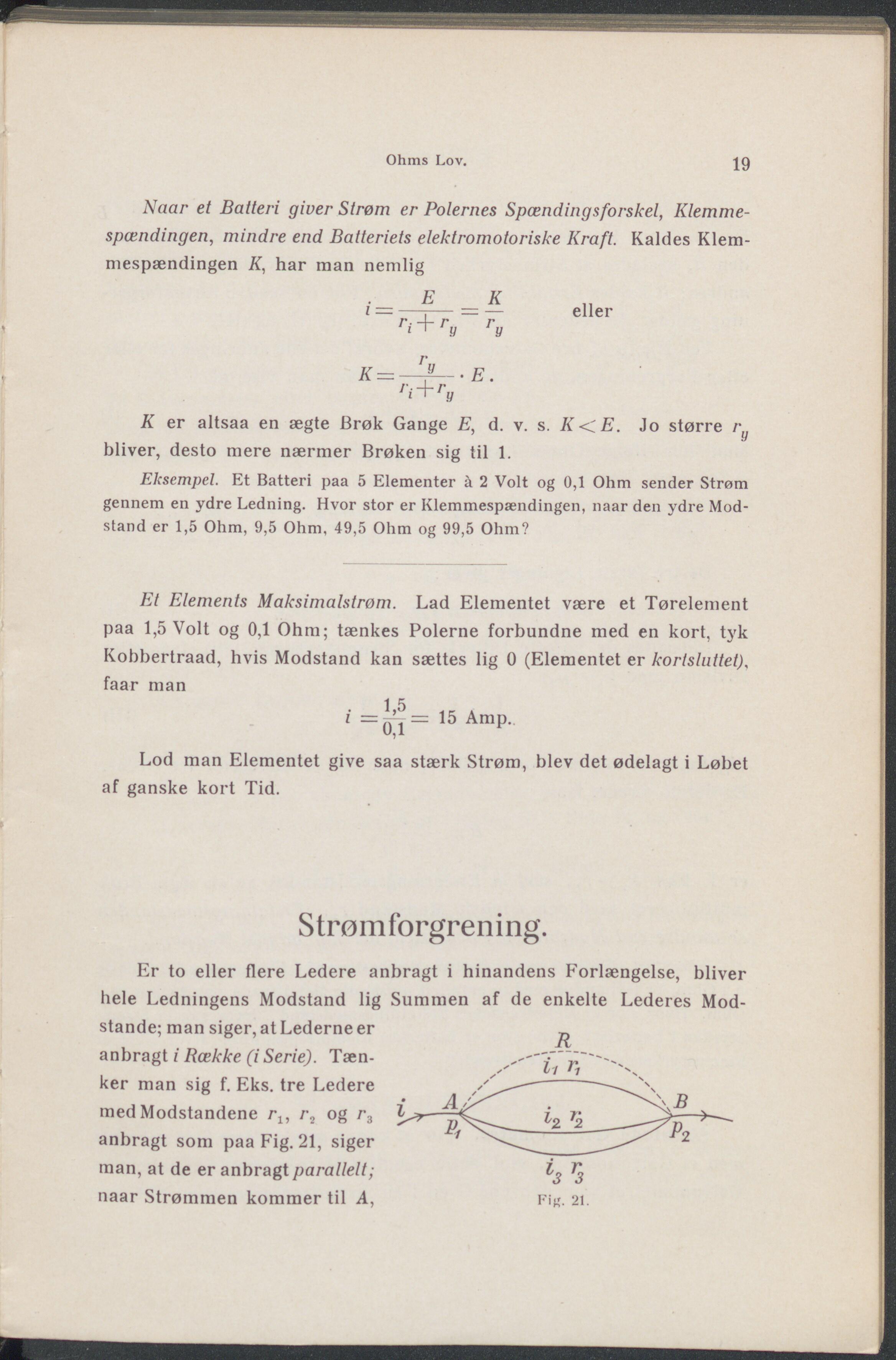

Ohms Lov. 19 Naar et Batteri giver Strøm er Polernes Spændingsforskel, Klemme- spændingen, mindre end Batteriets elektromotoriske Kraft. Kaldes Klem- niespændingen K, har man nemlig K er altsaa en ægte Brøk Gange E, d. v. s. K<E. Jo større r bliver, desto mere nærmer Brøken sig til 1. Eksempel. Et Batteri paa 5 Elementer å 2 Volt og 0,1 Ohm sender Strøm gennem en ydre Ledning. Hvor stor er Klemmespændingen, naar den ydre Mod- stand er 1,5 Ohm, 9,5 Ohm, 49,5 Ohm og 99,5 Ohm? Et Elements Maksimalstrøm. Lad Elementet være et Tørelement paa 1,5 Volt og 0,1 Ohm; tænkes Polerne forbundne med en kort, tyk Kobbertraad, hvis Modstand kan sættes lig 0 (Elementet er kortsluttet), faar man • 1»5 IK A i = ~ = lo Amp. Lod man Elementet give saa stærk Strøm, blev det ødelagt i Løbet af ganske kort Tid. Strømforgrening. Er to eller flere Ledere anbragt i hinandens Forlængelse, bliver hele Ledningens Modstand lig stande; man siger, at Lederne er anbragt i Række (i Serie). Tæn- ker man sig f. Eks. tre Ledere med Modstandene rx, r2 og r3 anbragt som paaFig. 21, siger man, at de er anbragt parallelt; naar Strømmen kommer til A,
