Electricitet og Magnetisme for Gymnasiet

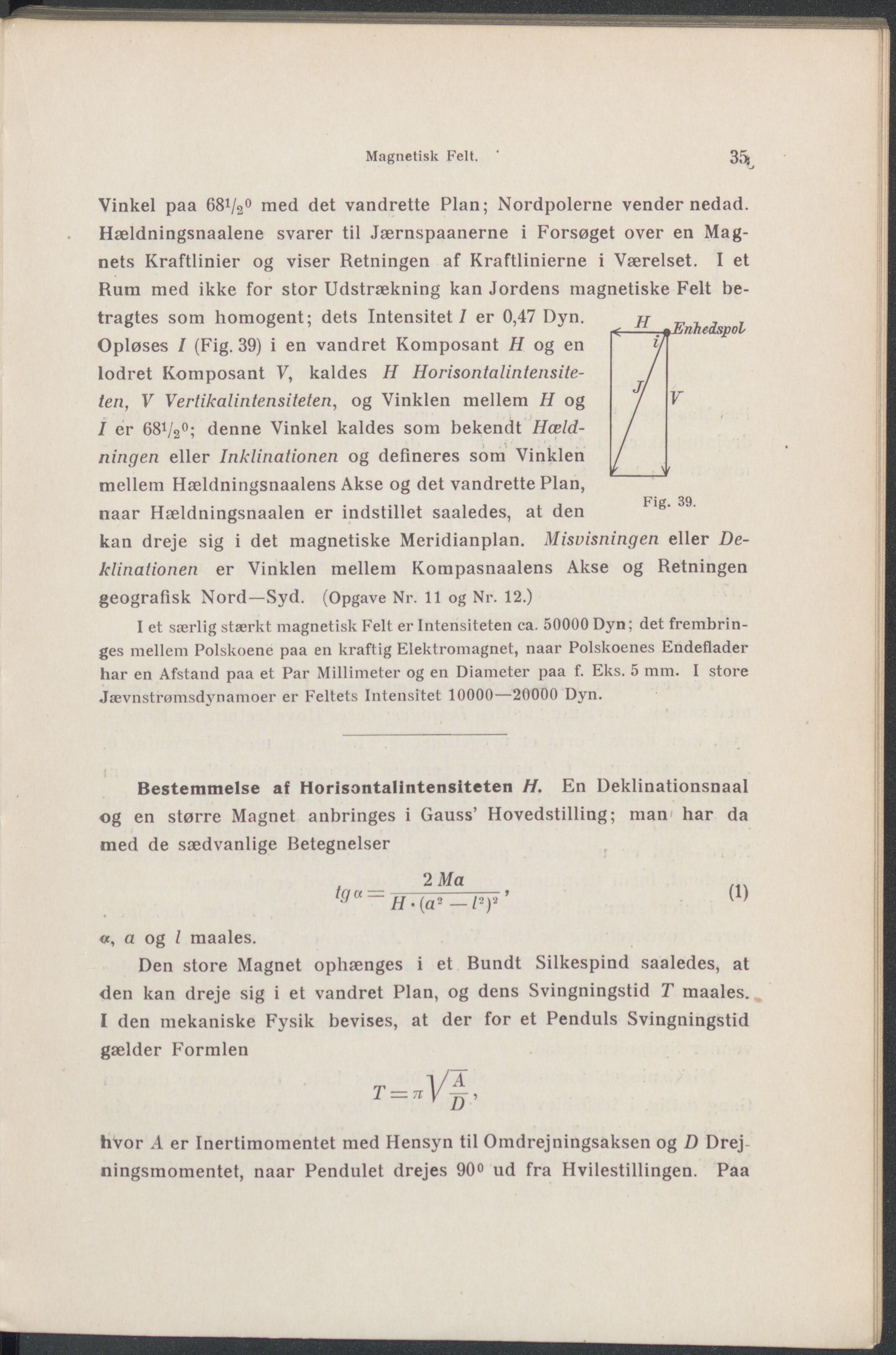

Magnetisk Felt. ' 35j Vinkel paa 68V20 med det vandrette Plan; Nordpolerne vender nedad. Hældningsnaalene svarer til Jærnspaanerne i Forsøget over en Mag- nets Kraftlinier og viser Retningen af Kraftlinierne i Værelset. I et Rum med ikke for stor Udstrækning kan Jordens magnetiske Felt be- tragtes som homogent; dets Intensitet / er 0,47 Dyn. tt __ ——-^^nhedspob Opløses l (Fig. 39) i en vandret Komposant H og en y lodret Komposant V, kaldes II Horisontalintensite- / ten, V Vertikalintensiteten, og Vinklen mellem H og / V I er 68V20; denne Vinkel kaldes som bekendt Hæld- / ningen eller Inklinationen og defineres som Vinklen / mellem Hældningsnaalens Akse og det vandrette Plan, naar Hældningsnaalen er indstillet saaledes, at den kan dreje sig i det magnetiske Meridianplan. Misvisningen eller De- klinationen er Vinklen mellem Kompasnaalens Akse og Retningen geografisk Nord—Syd. (Opgave Nr. 11 og Nr. 12.) I et særlig stærkt magnetisk Felt er Intensiteten ca. 50000 Dyn; det frembrin- ges mellem Polskoene paa en kraftig Elektromagnet, naar Polskoenes Endeflader har en Afstand paa et Par Millimeter og en Diameter paa f. Eks. 5 mm. I store Jævnstrømsdynamoer er Feltets Intensitet 10000—20000 Dyn. ________________ Bestemmelse af Horisontalintensiteten H. En Deklinationsnaal og en større Magnet anbringes i Gauss’ Hovedstilling; man har da med de sædvanlige Betegnelser __ 2 Ma tga~~ H.(a* —Dy’ «, a og l maales. Den store Magnet ophænges i et Bundt Silkespind saaledes, at den kan dreje sig i et vandret Plan, og dens Svingningstid T maales. I den mekaniske Fysik bevises, at der for et Penduls Svingningstid gælder Formlen hvor A er Inertimomentet med Hensyn til Omdrejningsaksen og D Drej- ningsmomentet, naar Pendulet drejes 90° ud fra Hvilestillingen. Paa
