Electricitet og Magnetisme for Gymnasiet

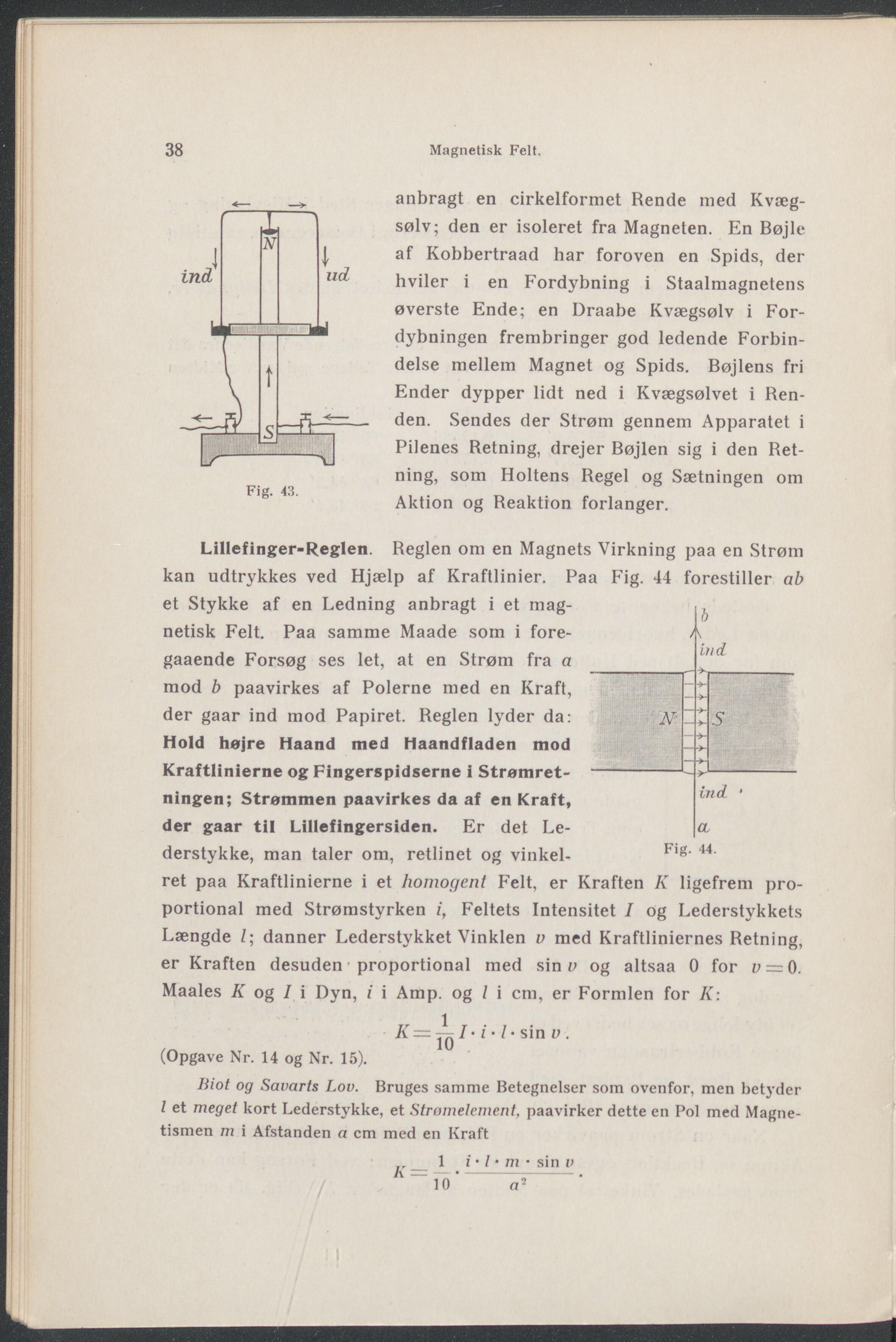

38 Magnetisk Felt. Fig. 43. anbragt en cirkelformet Rende med Kvæg- sølv; den er isoleret fra Magneten. En Bøjle af Kobbertraad har foroven en Spids, der hviler i en Fordybning i Staalmagnetens øverste Ende; en Draabe Kvægsølv i For- dybningen frembringer god ledende Forbin- delse mellem Magnet og Spids. Bøjlens fri Ender dypper lidt ned i Kvægsølvet i Ren- den. Sendes der Strøm gennem Apparatet i Pilenes Retning, drejer Bøjlen sig i den Ret- ning, som Holtens Regel og Sætningen om Aktion og Reaktion forlanger. Lillefinger-Reglen. Reglen om en Magnets Virkning paa en Strøm kan udtrykkes ved Hjælp af Kraftlinier. Paa Fig. 44 forestiller ab et Stykke af en Ledning anbragt i et mag- netisk Felt. Paa samme Maade som i fore- gaaende Forsøg ses let, at en Strøm fra a mod b paavirkes af Polerne med en Kraft, der gaar ind mod Papiret. Reglen lyder da: Hold højre Haand med Haandfladen mod Kraftlinierne og Fingerspidserne i Strømret- ningen; Strømmen paavirkes da af en Kraft, der gaar til Lillefingersiden. Er det Le- derstykke, man taler om, retlinet og vinkel- ret paa Kraftlinierne i et homogent Felt, er Kraften K ligefrem pro- portional med Strømstyrken i, Feltets Intensitet I og Lederstykkets Længde Z; danner Lederstykket Vinklen v med Kraftliniernes Retning, er Kraften desuden proportional med sin v og altsaa 0 for p = 0. Maales K og I i Dyn, i i Amp. og / i cm, er Formlen for K: K = -^1 • i • l • sin v . (Opgave Nr. 14 og Nr. 15). Biot og Savarts Lov. Bruges samme Betegnelser som ovenfor, men betyder l et meget kort Lederstykke, et Stromelement, paavirker dette en Pol med Magne- tismen m i Afstanden a cm med en Kraft 1 i • l • m • sin v 10 ’ a
