Elektrisk Belysning i Teori og Praksis
Haandbog for Elektroteknikere, Ingeniører og Maskinmestere ved elektriske Anlæg

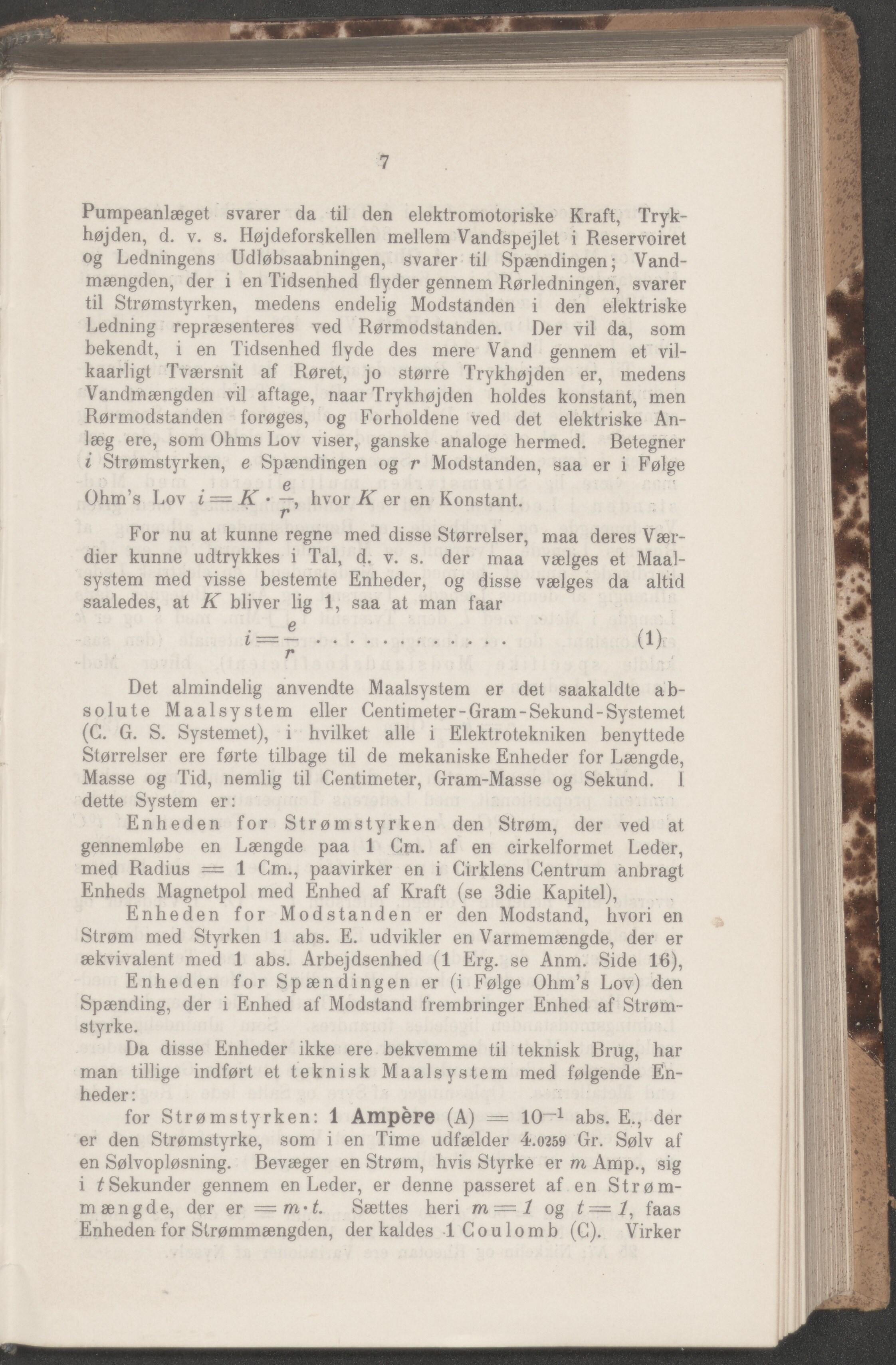

7 Pumpeanlæget svarer da til den elektromotoriske Kraft, Tryk- højden, d. v. s. Højdeforskellen mellem Vandspejlet i Reservoiret og Ledningens Udløbsaabningen, svarer til Spændingen; Vand- mængden, der i en Tidsenhed flyder gennem Rørledningen, svarer til Strømstyrken, medens endelig Modstanden i den elektriske Ledning repræsenteres ved Rørmodstanden. Der vil da, som bekendt, i en Tidsenhed flyde des mere Vand gennem et vil- kaarügt Tværsnit af Røret, jo større Trykhøjden er, medens Vandmængden vil aftage, naar Trykhøjden holdes konstant, men Rørmodstanden forøges, og Forholdene ved det elektriske An- læg ere, som Ohms Lov viser, ganske analoge hermed. Betegner i Strømstyrken, e Spændingen og r Modstanden, saa er i Følge Ohm’s Lov i = K • hvor K er en Konstant. r For nu at kunne regne med disse Størrelser, maa deres Vær- dier kunne udtrykkes i Tal, d. v. s. der maa vælges et Maal- system med visse bestemte Enheder, og disse vælges da altid saaledes, at K bliver lig 1, saa at man faar Det almindelig anvendte Maalsystem er det saakaldte ab- solute Maalsystem eller Centimeter-Gram-Sekund-Systemet (C. G. S. Systemet), i hvilket alle i Elektrotekniker! benyttede Størrelser ere førte tilbage til de mekaniske Enheder for Længde, Masse og Tid, nemlig til Centimeter, Gram-Masse og Sekund. 1 dette System er: Enheden for Strømstyrken den Strøm, der ved at gennemløbe en Længde paa 1 Cm. af en cirkelformet Leder, med Radius = 1 Cm., paavirker en i Cirklens Centrum anbragt Enheds Magnetpol med Enhed af Kraft (se 3die Kapitel), Enheden for Modstanden er den Modstand, hvori en Strøm med Styrken 1 abs. E. udvikler en Varmemængde, der er ækvivalent med 1 abs. Arbejdsenhed (1 Erg. se Anm. Side 16), Enheden for Spændingen er (i Følge Ohm’s Lov) den Spænding, der i Enhed af Modstand frembringer Enhed af Strøm- styrke- Da disse Enheder ikke ere bekvemme til teknisk Brug, har man tillige indført et teknisk Maalsystem med følgende En- heder: for Strømstyrken: 1 Ampere (A) = 10—1 abs. E., der er den Strømstyrke, som i en Time udfælder 4.0259 Gr. Sølv af en Sølvopløsning. Bevæger en Strøm, hvis Styrke er m Amp., sig i (Sekunder gennem en Leder, er denne passeret af en Strøm- mængde, der er = m-t. Sættes heri m = l og t=l, faas Enheden for Slrømmængden, der kaldes 1 Coulomb (C). Virker
