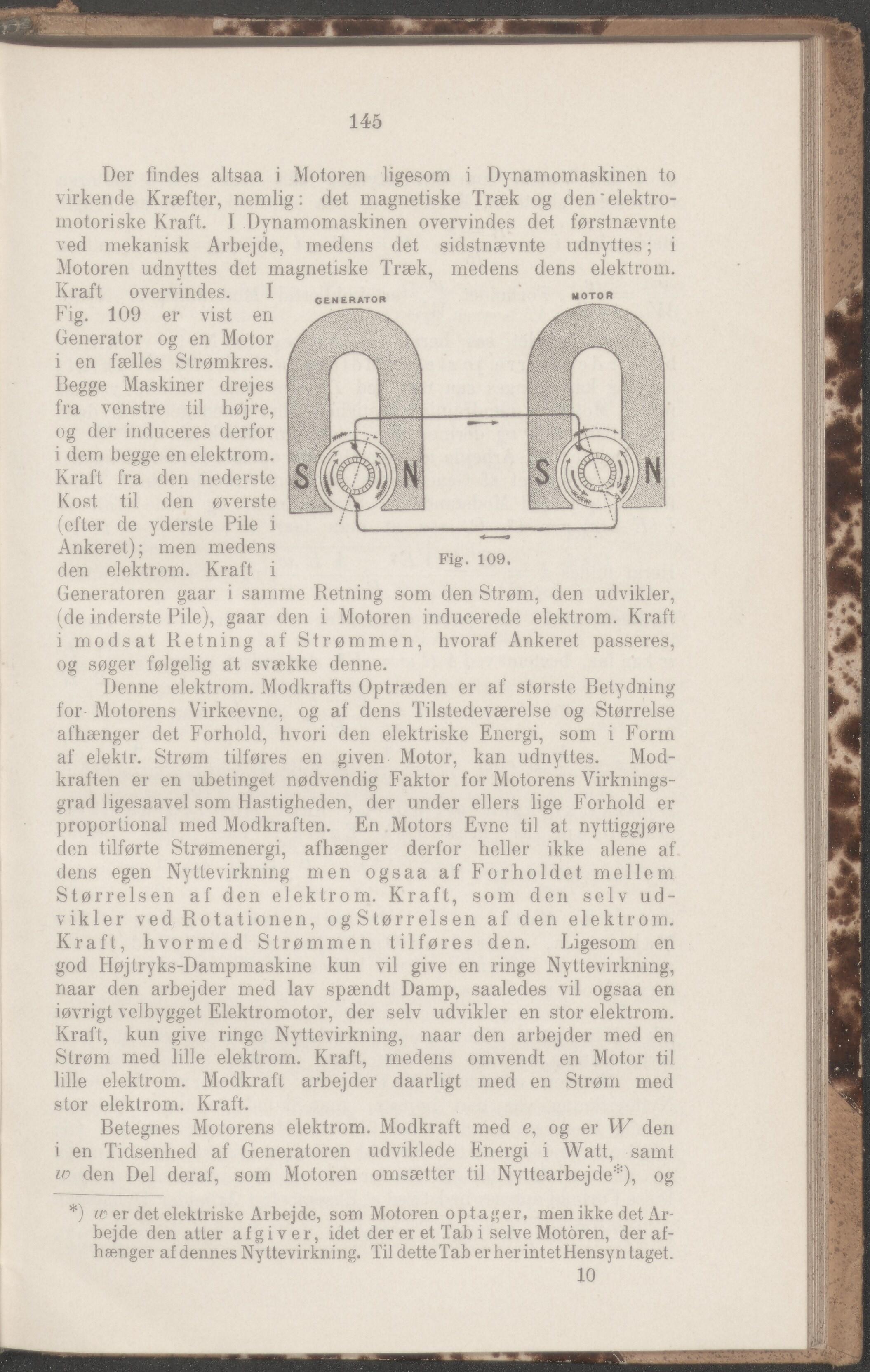

145 Fig. 109. Der findes altsaa i Motoren ligesom i Dynamomaskinen to virkende Kræfter, nemlig: det magnetiske Træk og den "elektro- motoriske Kraft. 1 Dynamomaskinen overvindes det førstnævnte ved mekanisk Arbejde, medens det sidstnævnte udnyttes; i Motoren udnyttes det magnetiske Træk, medens dens elektrom. Kraft overvindes. I Fig. 109 er vist en Generator og en Motor i en fælles Strømkres. Begge Maskiner drejes fra venstre til højre, og der induceres derfor i dem begge en elektrom. Kraft fra den nederste Kost til den øverste (efter de yderste Pile i Ankeret); men medens den elektrom. Kraft i Generatoren gaar i samme Retning som den Strøm, den udvikler, (de inderste Pile), gaar den i Motoren inducerede elektrom. Kraft i modsat Retning af Strømmen, hvoraf Ankeret passeres, og søger følgelig at svække denne. Denne elektrom. Modkrafts Optræden er af største Betydning for Motorens Virkeevne, og af dens Tilstedeværelse og Størrelse afhænger det Forhold, hvori den elektriske Energi, som i Form af elektr. Strøm tilføres en given Motor, kan udnyttes. Mod- kraften er en ubetinget nødvendig Faktor for Motorens Virknings- grad ligesaavel som Hastigheden, der under ellers lige Forhold er proportional med Modkraften. En Motors Evne til at nyttiggjøre den tilførte Strømenergi, afhænger derfor heller ikke alene af dens egen Nyttevirkning men ogsaa af Forholdet mellem. Størrelsen af den elektrom. Kraft, som den selv ud- vikler ved Rotationen, ogStørrelsen af den elektrom. Kraft, hvormed Strømmen tilføres den. Ligesom en god Højtryks-Dampmaskine kun vil give en ringe Nyttevirkning, naar den arbejder med lav spændt Damp, saaledes vil ogsaa en iøvrigt velbygget Elektromotor, der selv udvikler en stor elektrom. Kraft, kun give ringe Nyttevirkning, naar den arbejder med en Strøm med lille elektrom. Kraft, medens omvendt en Motor til lille elektrom. Modkraft arbejder daarligt med en Strøm med stor elektrom. Kraft. Betegnes Motorens elektrom. Modkraft med e, og er VK den i en Tidsenhed af Generatoren udviklede Energi i Watt, samt w den Del deraf, som Motoren omsætter til Nyttearbejde*), og *) ic er det elektriske Arbejde, som Motoren optager, men ikke det Ar- bejde den atter afgiver, idet der er et Tab i selve Motoren, der af- hænger af dennes Nyttevirkning. Til detteTab er her intet Hensyn taget. 10 BA
