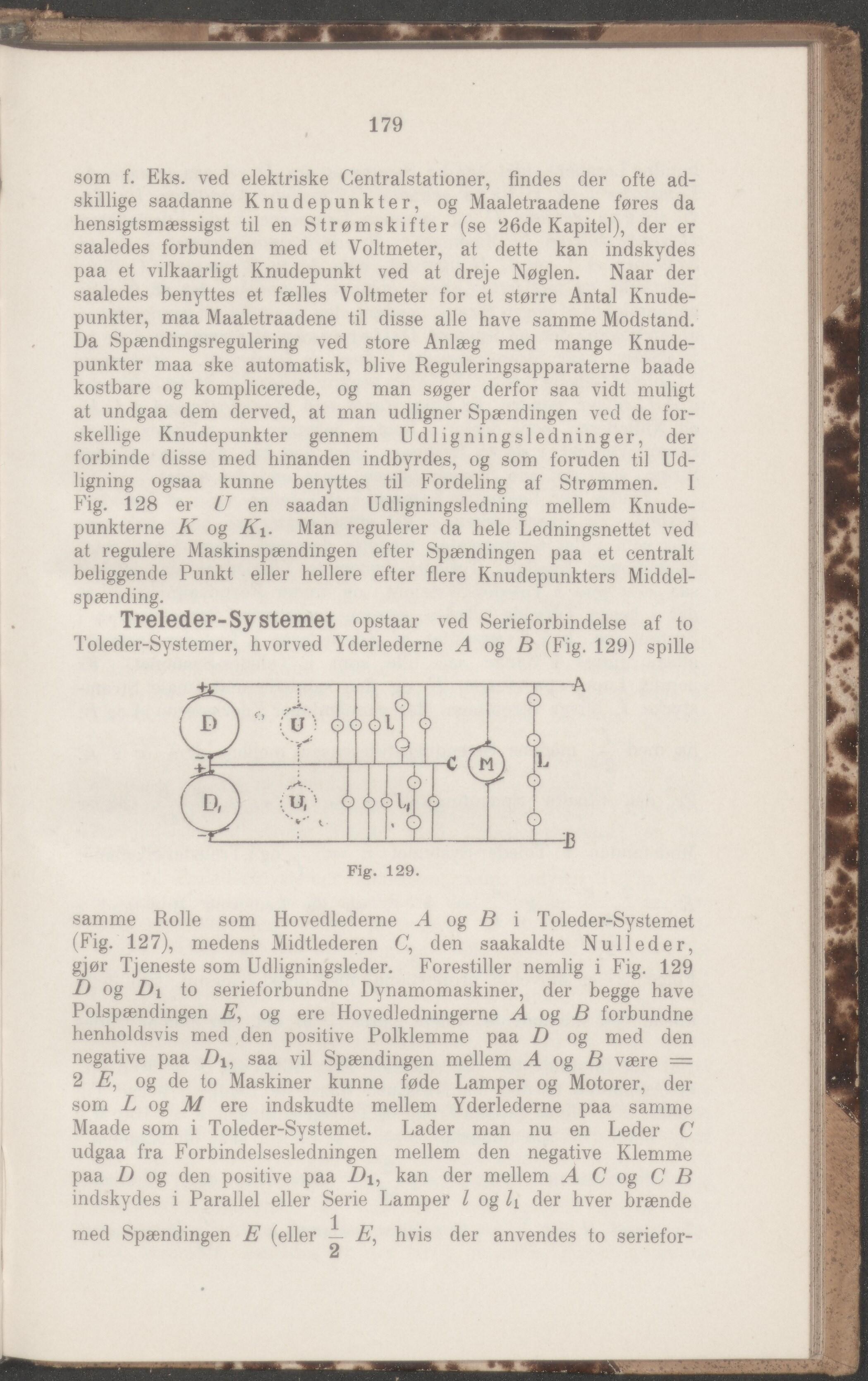

179 som f. Eks. ved elektriske Centralstationer, findes der ofte ad- skillige saadanne Knudepunkter, og Maaletraadene føres da hensigtsmæssigst til en Strømskifter (se 26de Kapitel), der er saaledes forbunden med et Voltmeter, at dette kan indskydes paa et viJkaarligt Knudepunkt ved at dreje Nøglen. Naar der saaledes benyttes et fælles Voltmeter for et større Antal Knude- punkter, maa Maaletraadene til disse alle have samme Modstand. Da Spændingsregulering ved store Anlæg med mange Knude- punkter maa ske automatisk, blive Reguleringsapparaterne baade kostbare og komplicerede, og man søger derfor saa vidt muligt at undgaa dem derved, at man udligner Spændingen ved de for- skellige Knudepunkter gennem Udligningsledninger, der forbinde disse med hinanden indbyrdes, og som foruden til Ud- ligning ogsaa kunne benyttes til Fordeling af Strømmen. I Fig. 128 er U en saadan Udligningsledning mellem Knude- punkterne K og Ki. Man regulerer da hele Ledningsnettet ved at regulere Maskinspændingen efter Spændingen paa et centralt beliggende Punkt eller hellere efter flere Knudepunkters Middel- spænding. Treleder-Systemet opstaar ved Serieforbindelse af to Toleder-Systemer, hvorved Yderlederne A og B (Fig. 129) spille Fig. 129. samme Rolle som Hovedlederne A og B i Toleder-Systemet (Fig. 127), medens Midtlederen C, den saakaldte Nulleder, gjør Tjeneste som Udligningsleder. Forestiller nemlig i Fig. 129 D og Di to serieforbundne Dynamomaskiner, der begge have Polspændingen E, og ere Hovedledningerne A og B forbundne henholdsvis med den positive Polklemme paa D og med den negative paa Di, saa vil Spændingen mellem A og B være = 2 E, og de to Maskiner kunne føde Lamper og Motorer, der som L og M ere indskudte mellem Yderlederne paa samme Maade som i Toleder-Systemet. Lader man nu en Leder C udgaa fra Forbindelsesledningen mellem den negative Klemme paa D og den positive paa Di, kan der mellem A C og C B indskydes i Parallel eller Serie Lamper l og li der hver brænde med Spændingen E (eller — E, hvis der anvendes to seriefor- 2
