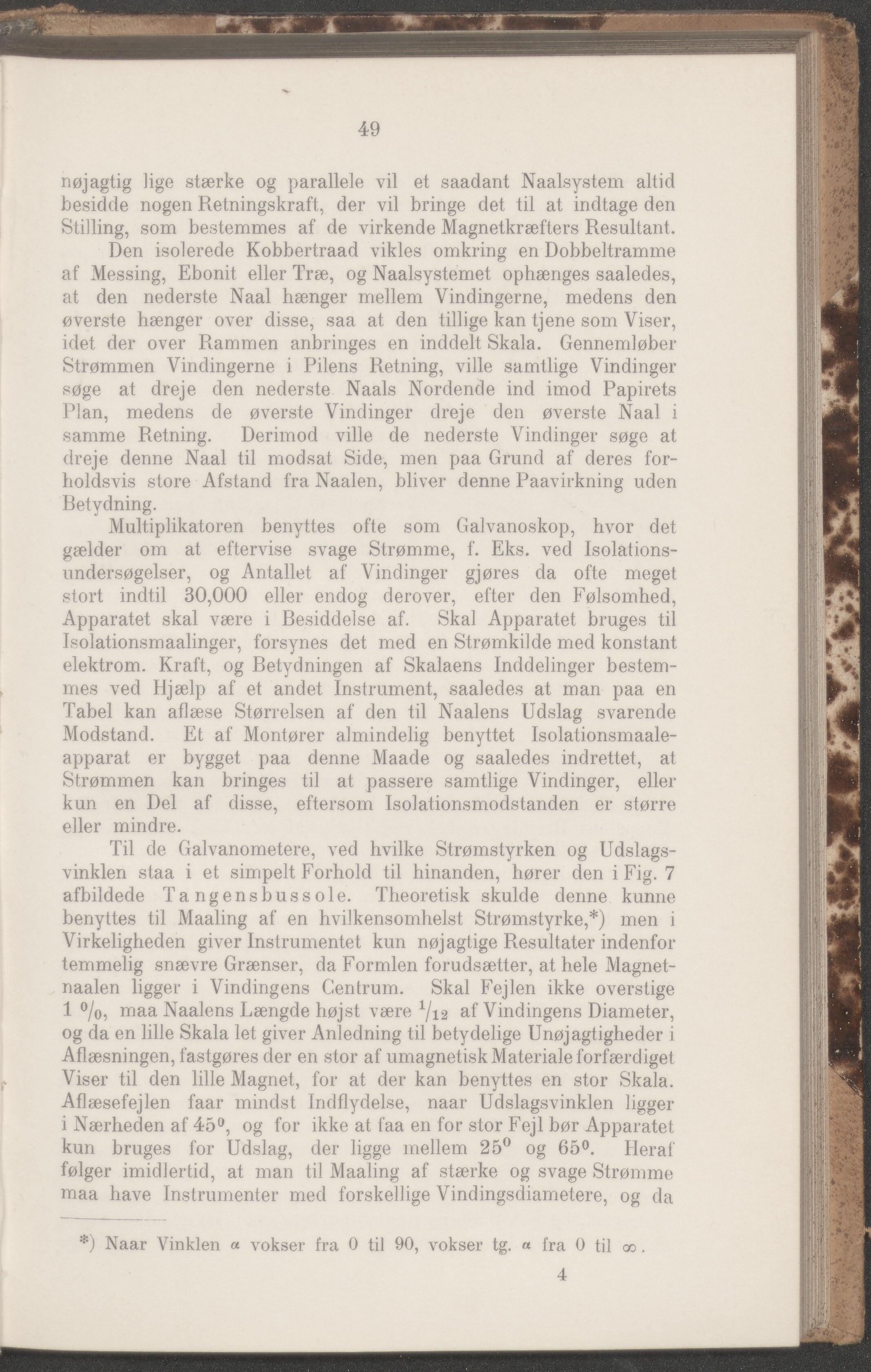

49 nøjagtig lige stærke og parallele vil et saadant Naalsystem allid besidde nogen Retningskraft, der vil bringe det til at indtage den Stilling, som bestemmes af de virkende Magnetkræfters Resultant. Den isolerede Kobbertraad vikles omkring en Dobbeltramme af Messing, Ebonit eller Træ, og Naalsystemet ophænges saaledes, at den nederste Naal hænger mellem Vindingerne, medens den øverste hænger over disse, saa at den tillige kan tjene som Viser, idet der over Rammen anbringes en inddelt Skala. Gennemløber Strømmen Vindingerne i Pilens Retning, ville samtlige Vindinger søge at dreje den nederste Naals Nordende ind imod Papirets Plan, medens de øverste Vindinger dreje den øverste Naal i samme Retning. Derimod ville de nederste Vindinger søge at dreje denne Naal til modsat Side, men paa Grund af deres for- holdsvis store Afstand fra Naalen, bliver denne Paavirkning uden Betydning. Multiplikatoren benyttes ofte som Galvanoskop, hvor det gælder om at eftervise svage Strømme, f. Eks. ved Isolations- undersøgelser, og Antallet af Vindinger gjøres da ofte meget stort indtil 30,000 eller endog derover, efter den Følsomhed, Apparatet skal være i Besiddelse af. Skal Apparatet bruges til Isolations™aalinger, forsynes det med en Strømkilde med konstant elektrom. Kraft, og Betydningen af Skalaens Inddelinger bestem- mes ved Hjælp af et andet Instrument, saaledes at man paa en Tabel kan aflæse Størrelsen af den til Naalens Udslag svarende Modstand. Et af Montører almindelig benyttet Isolationsmaale- apparat er bygget paa denne Maade og saaledes indrettet, at Strømmen kan bringes til at passere samtlige Vindinger, eller kun en Del af disse, eftersom Isolationsmodstanden er større eller mindre. Til de Galvanometere, ved hvilke Strømstyrken og Udslags- vinklen staa i et simpelt Forhold til hinanden, hører den i Fig. 7 afbildede Tangensbussole. Theoretisk skulde denne kunne benyttes til Maaling af en hvilkensomhelst Strømstyrke,*) men i Virkeligheden giver Instrumentet kun nøjagtige Resultater indenfor temmelig snævre Grænser, da Formlen forudsætter, at hele Magnet- naalen ligger i Vindingens Centrum. Skal Fejlen ikke overstige 1 %, maa Naalens Længde højst være 712 af Vindingens Diameter, og da en lille Skala let giver Anledning til betydelige Unøjagtigheder i Aflæsningen, fastgøres der en stor af umagnetisk Materiale forfærdiget Viser til den lille Magnet, for at der kan benyttes en stor Skala. Aflæsefejlen faar mindst Indflydelse, naar Udslagsvinklen ligger i Nærheden af 45°, og for ikke at faa en for stor Fejl bør Apparatet kun bruges for Udslag, der ligge mellem 25° og 65°. Heraf følger imidlertid, at man til Maaling af stærke og svage Strømme maa have Instrumenter med forskellige Vindingsdiametere, og da *) Naar Vinklen a vokser fra 0 til 90, vokser tg. « fra 0 til <x>. 4
