Elektrisk Belysning i Teori og Praksis
Haandbog for Elektroteknikere, Ingeniører og Maskinmestere ved elektriske Anlæg

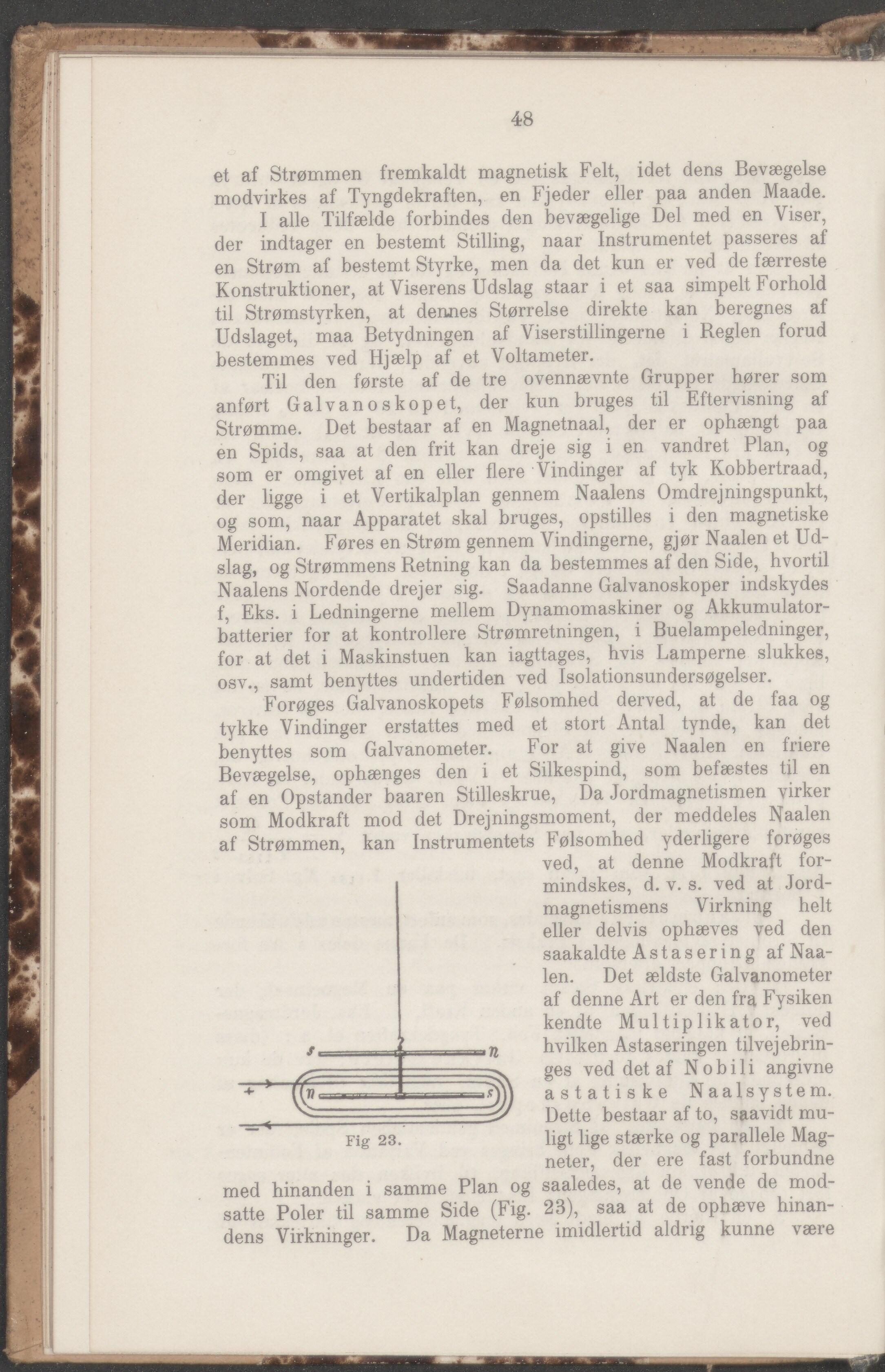

________ __________________ __________________ 48 et af Strømmen fremkaldt magnetisk Felt, idet dens Bevægelse modvirkes af Tyngdekraften, en Fjeder eller paa anden Maade. I alle Tilfælde forbindes den bevægelige Del med en Viser, der indtager en bestemt Stilling, naar Instrumentet passeres af en Strøm af bestemt Styrke, men da det kun er ved de færreste Konstruktioner, at Viserens Udslag staar i et saa simpelt Forhold til Strømstyrken, at dennes Størrelse direkte kan beregnes af Udslaget, maa Betydningen af Viserstillingerne i Reglen forud bestemmes ved Hjælp af et Voltameter. Til den første af de tre ovennævnte Grupper hører som anført Galvanoskope!, der kun bruges til Eftervisning af Strømme. Det bestaar af en Magnetnaal, der er ophængt paa en Spids, saa at den frit kan dreje sig i en vandret Plan, og som er omgivet af en eller flere Vindingei’ af tyk Kobbertraad, der ligge i et Vertikalplan gennem Naalens Omdrejningspunkt, og som, naar Apparatet skal bruges, opstilles i den magnetiske Meridian. Føres en Strøm gennem Vindingerne, gjør Naalen et Ud- slag, og Strømmens Retning kan da bestemmes af den Side, hvortil Naalens Nordende drejer sig. Saadanne Galvanoskoper indskydes f, Eks. i Ledningerne mellem Dynamomaskiner og Akkumulator- batterier for at kontrollere Strømretningen, i Buelampeledninger, for at det i Maskinstuen kan iagttages, hvis Lamperne slukkes, osv., samt benyttes undertiden ved Isolationsundersøgelser. ’ Forøges Galvanoskopets Følsomhed derved, at de faa og tykke Vindinger erstattes med et stort Antal tynde, kan det benyttes som Galvanometer. For at give Naalen en friere Bevægelse, ophænges den i et Silkespind, som befæstes til en af en Opstander baaren Stilleskrue, Da Jordmagnetismen virker som Modkraft mod det Drejningsmoment, der meddeles Naalen af Strømmen, kan Instrumentets Følsomhed yderligere forøges ved, at denne Modkraft for- mindskes, d. v. s. ved at Jord- magnetismens Virkning helt eller delvis ophæves ved den saakaldte Astasering af Naa- len. Det ældste Galvanometer af denne Art er den fra Fysiken kendte Multiplikator, ved f i -n hvilken Astaseringen tilvejebrin- .........— ■—..... ges ved det af Nobili angivne Uv _____ _____ astatiske Naalsystem. ____________________ Dette bestaar af to, saavidt mu- Fig 23. ligt lige stærke og parallele Mag- neter, der ere fast forbundne med hinanden i samme Plan og saaledes, at de vende de mod- satte Poler til samme Side (Fig. 23), saa at de ophæve hinan- dens Virkninger. Da Magneterne imidlertid aldrig kunne være _________ ___________
