Elektrisk Belysning i Teori og Praksis
Haandbog for Elektroteknikere, Ingeniører og Maskinmestere ved elektriske Anlæg

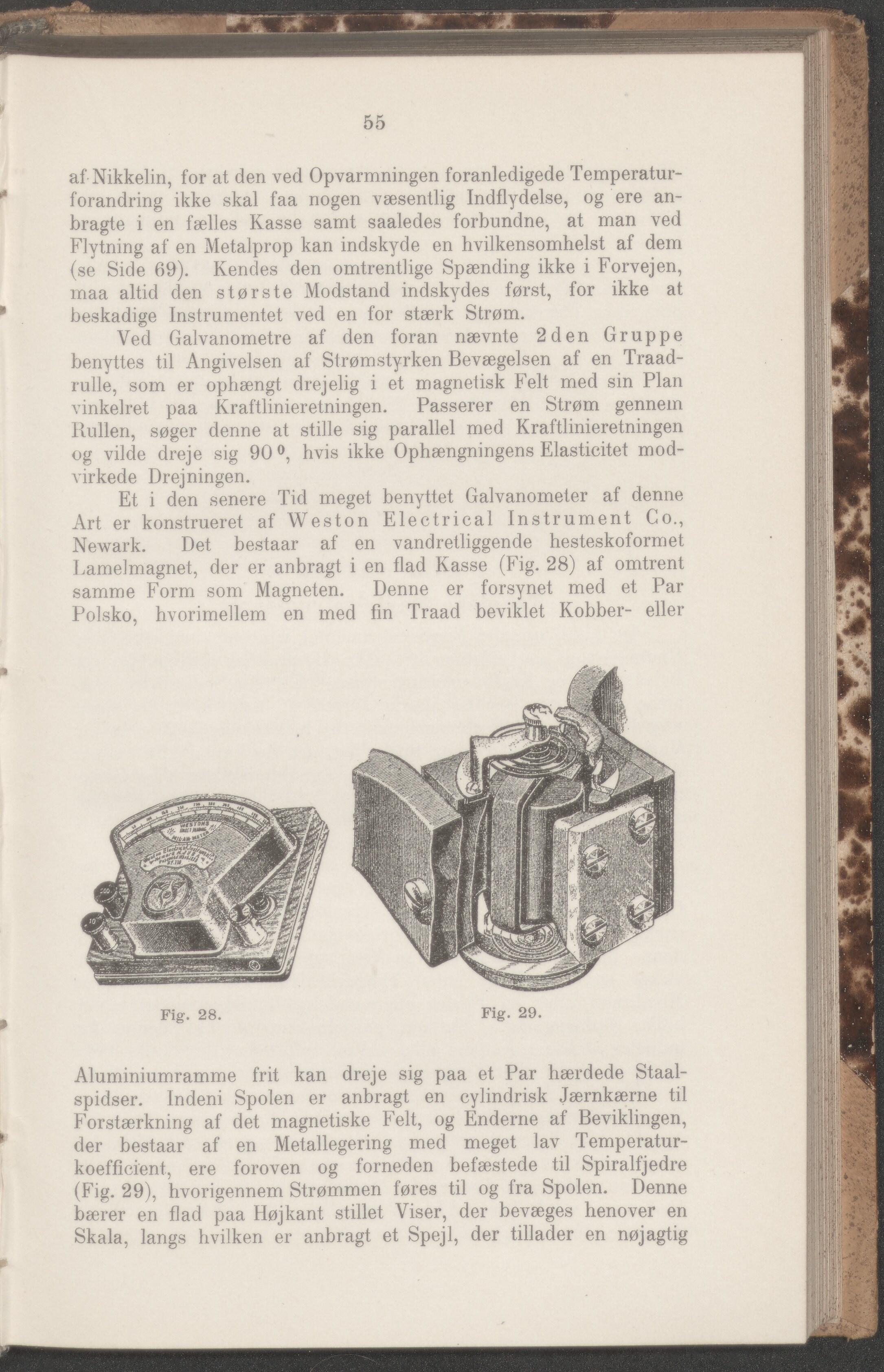

55 af Nikkelin, for at den ved Opvarmningen foranledigede Temperatur- forandring ikke skal faa nogen væsentlig Indflydelse, og ere an- bragte i en fælles Kasse samt saaledes forbundne, at man ved Flytning af en Metalprop kan indskyde en hvilkensomhelst af dem (se Side 69). Kendes den omtrentlige Spænding ikke i Forvejen, maa altid den største Modstand indskydes først, for ikke at beskadige Instrumentet ved en for stærk Strøm. Ved Galvanometre af den foran nævnte 2den Gruppe benyttes til Angivelsen af Strømstyrken Bevægelsen af en Traad- rulle, som er ophængt drejelig i et magnetisk Felt med sin Plan vinkelret paa Kraftlinieretningen. Passerer en Strøm gennem Rullen, søger denne at stille sig parallel med Kraftlinieretningen og vilde dreje sig 90 °, hvis ikke Ophængningens Elasticitet mod- virkede Drejningen. Et i den senere Tid meget benyttet Galvanometer af denne Art er konstrueret af Weston Electrical Instrument Go., Newark. Det bestaar af en vandretliggende hesteskoformet Lamelmagnet, der er anbragt i en flad Kasse (Fig. 28) af omtrent samme Form som Magneten. Denne er forsynet med et Par Polsko, hvorimellem en med fin Traad beviklet Kobber- eller Aluminiumramme frit kan dreje sig paa et Par hærdede Staal- spidser. Indeni Spolen er anbragt en cylindrisk Jærnkærne til Forstærkning af det magnetiske Felt, og Enderne af Beviklingen, der bestaar af en Metallegering med meget lav Temperatur- koefficient, ere foroven og forneden befæstede til Spiralfjedre (Fig. 29), hvorigennem Strømmen føres til og fra Spolen. Denne bærer en flad paa Højkant stillet Viser, der bevæges henover en Skala, langs hvilken er anbragt et Spejl, der tillader en nøjagtig
