Elektrisk Belysning i Teori og Praksis
Haandbog for Elektroteknikere, Ingeniører og Maskinmestere ved elektriske Anlæg

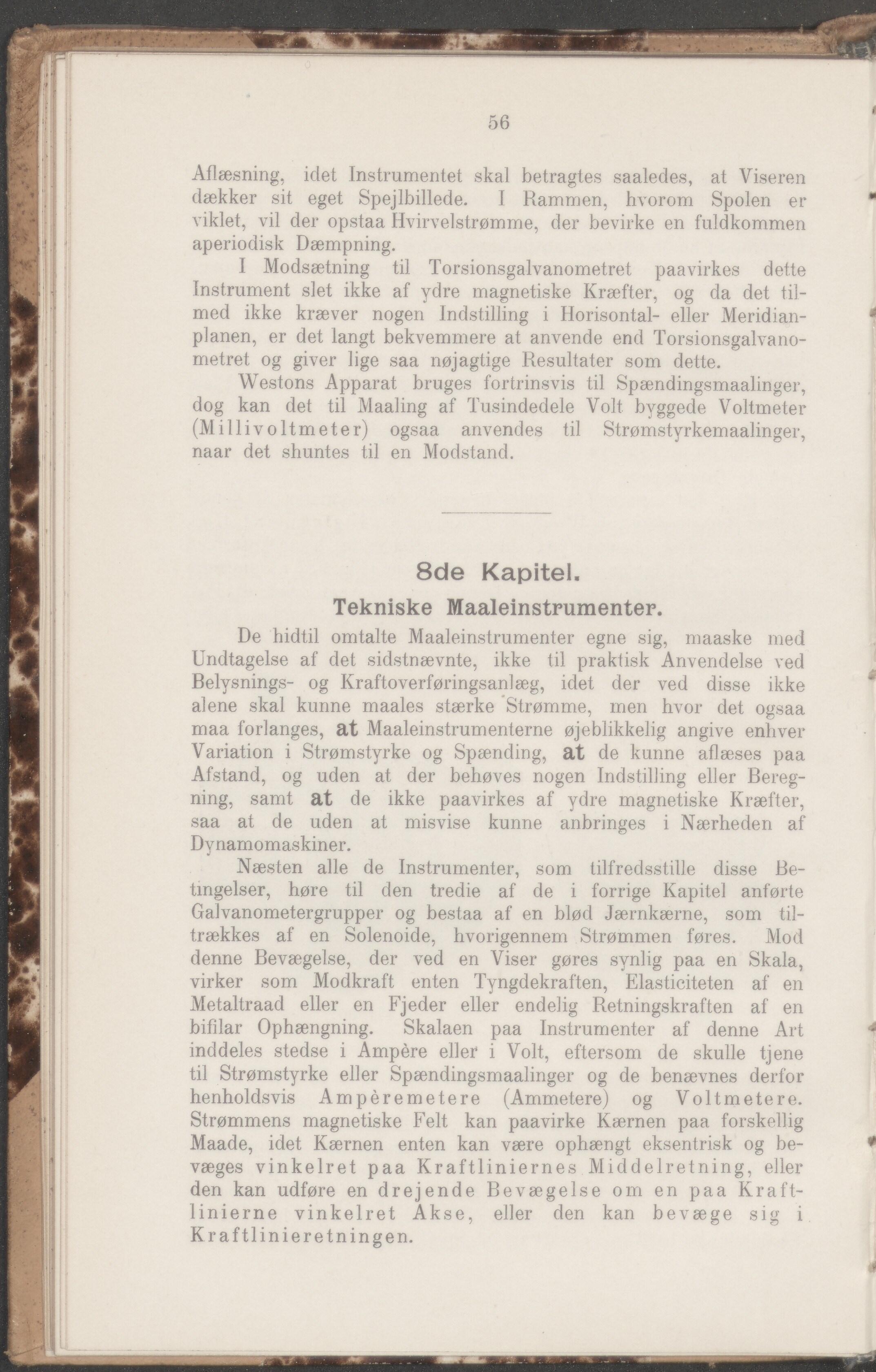

56 Aflæsning, idet Instrumentet skal betragtes saaledes, at Viseren dækker sit eget Spejlbillede. I Rammen, hvorom Spolen er viklet, vil der opstaa Hvirvelstrømme, der bevirke en fuldkommen aperiodisk Dæmpning. I Modsætning til Torsionsgalvanometret paavirkes dette Instrument slet ikke af ydre magnetiske Kræfter, og da det til- med ikke kræver nogen Indstilling i Horisontal- eller Meridian- planen, er det langt bekvemmere at anvende end Torsionsgalvano- metret og giver lige saa nøjagtige Resultater som dette. Westons Apparat bruges fortrinsvis til Spændingsmaalinger, dog kan det til Maaling af Tusindedele Volt byggede Voltmeter (Millivoltmeter) ogsaa anvendes til Strømstyrkemaalinger, naar det shuntes til en Modstand. 8de Kapitel. Tekniske Maaleinstrumenter. De hidtil omtalte Maaleinstrumenter egne sig, maaske med Undtagelse af det sidstnævnte, ikke til praktisk Anvendelse ved Belysnings- og Kraftoverføringsanlæg, idet der ved disse ikke alene skal kunne maales stærke "Strømme, men hvor det ogsaa maa forlanges, at Maaleinstrumenterne øjeblikkelig angive enhver Variation i Strømstyrke og Spænding, at de kunne aflæses paa Afstand, og uden at der behøves nogen Indstilling eller Bereg- ning, samt at de ikke paavirkes af ydre magnetiske Kræfter, saa at de uden at misvise kunne anbringes i Nærheden af Dynamomaskiner. Næsten alle de Instrumenter, som tilfredsstille disse Be- tingelser, høre til den tredie af de i forrige Kapitel anførte Galvanometergrupper og bestaa af en blød Jærnkærne, som til- trækkes af en Solenoide, hvorigennem Strømmen føres. Mod denne Bevægelse, der ved en Viser gøres synlig paa en Skala, virker som Modkraft enten Tyngdekraften, Elasticiteten af en Metaltraad eller en Fjeder eller endelig Retningskraften af en bifilar Ophængning. Skalaen paa Instrumenter af denne Art inddeles stedse i Ampere eller i Volt, eftersom de skulle tjene til Strømstyrke eller Spændingsmaalinger og de benævnes derfor henholdsvis Ampéremetere (Ammetere) og Voltmetere. Strømmens magnetiske Felt kan paavirke Kærnen paa forskellig Maade, idet Kærnen enten kan være ophængt eksentrisk og be- væges vinkelret paa Kraftliniernes Middel retning, eller den kan udføre en drejende Bevægelse om en paa Kraft- linierne vinkelret Akse, eller den kan bevæge sig i Kraftlinieretningen. i
