Elektrisk Belysning i Teori og Praksis
Haandbog for Elektroteknikere, Ingeniører og Maskinmestere ved elektriske Anlæg

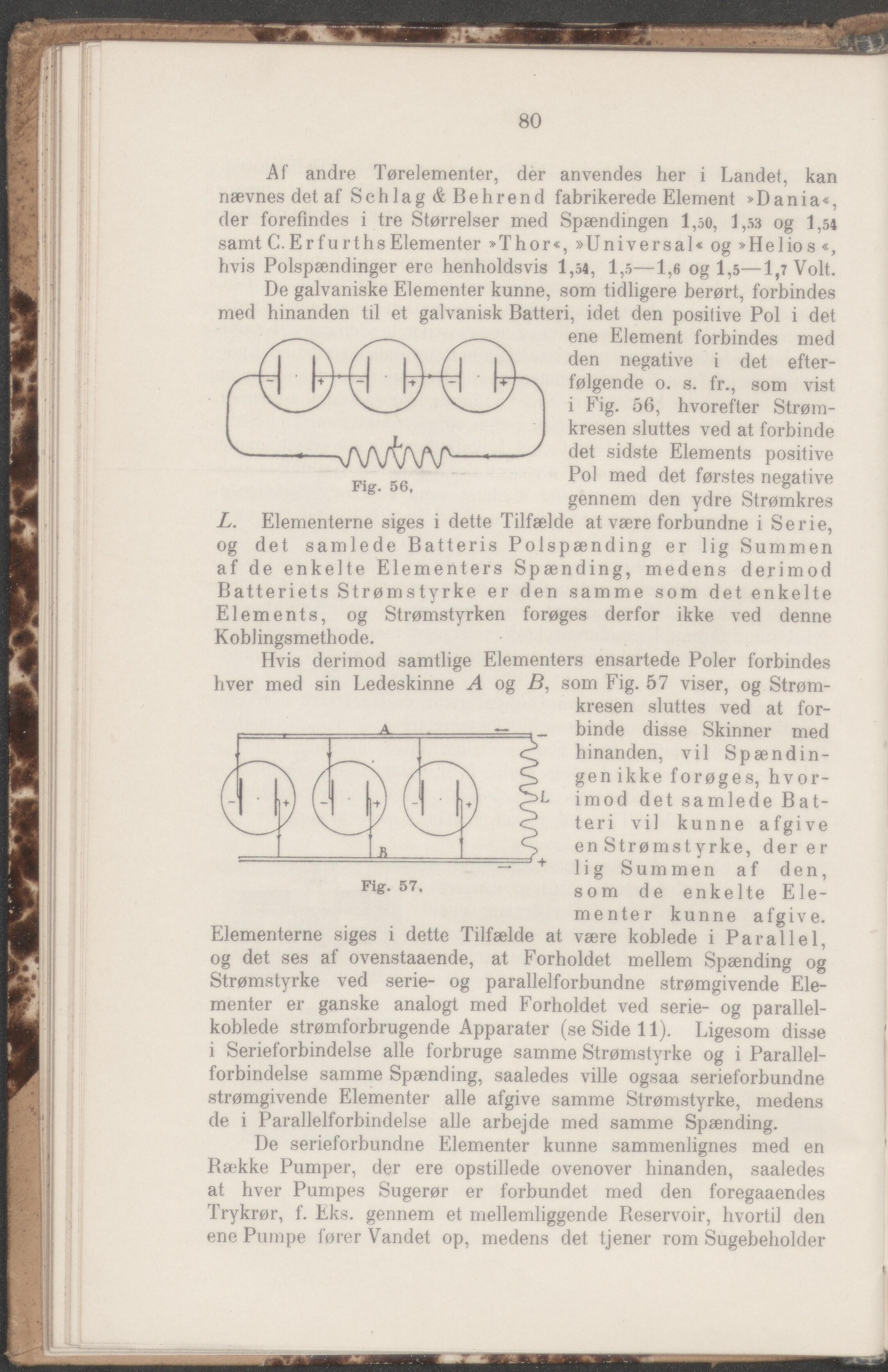

80 Af andre Tørelementer, der anvendes her i Landet, kan nævnes det af Schlag & Behrend fabrikerede Element »Dania«, der forefindes i tre Størrelser med Spændingen 1,50, 1,53 og 1,54 samt C.ErfurthsElementer »Thor«, »Universal« og »Helios «, hvis Polspændinger ere henholdsvis 1,54, 1,5—1,6 og 1,5—1,7 Volt. De galvaniske Elementer kunne, som tidligere berørt, forbindes med hinanden til et galvanisk Batteri, idet den positive Pol i det ene Element forbindes med den negative i det efter- følgende o. s. fr., som vist i Fig. 56, hvorefter Strøm- kresen sluttes ved at forbinde det sidste Elements positive Pol med det førstes negative gennem den ydre Strømkres Fig. 56, L. Elementerne siges i dette Tilfælde at være forbundne i Serie, og det samlede Batteris Polspænding er lig Summen af de enkelte Elementers Spænding, medens derimod Batteriets Strømstyrke er den samme som det enkelte Elements, og Strømstyrken forøges derfor ikke ved denne Koblingsmethode. Hvis derimod samtlige Elementers ensartede Poler forbindes hver med sin Ledeskinne A og B, som Fig. 57 viser, og Strøm- kresen sluttes ved at for- binde disse Skinner med hinanden, vil Spændin- genikke forøges, hvor- imod det samlede Bat- teri vi] kunne afgive enStrømstyrke, derer lig Summen af den, som de enkelte Ele- Fig. 57. menter kunne afgive. Elementerne siges i dette Tilfælde at være koblede i Parallel, og det ses af ovenstaaende, at Forholdet mellem Spænding og Strømstyrke ved serie- og parallelforbundne strømgivende Ele- menter er ganske analogt med Forholdet ved serie- og parallel- koblede strømforbrugende Apparater (se Side 11). Ligesom disse i Serieforbindelse alle forbruge samme Strømstyrke og i Parallel- forbindelse samme Spænding, saaledes ville ogsaa serieforbundne strømgivende Elementer alle afgive samme Strømstyrke, medens de i Parallelforbindelse alle arbejde med samme Spænding. De serieforbundne Elementer kunne sammenlignes med en Række Pumper, der ere opstillede ovenover hinanden, saaledes at hver Pumpes Sugerør er forbundet med den foregaaendes Trykrør, f. Eks. gennem et mellemliggende Reservoir, hvortil den ene Pumpe fører Vandet op, medens det tjener rom Sugebeholder
