32
ELEKTROMOTORERS ANVENDELSE

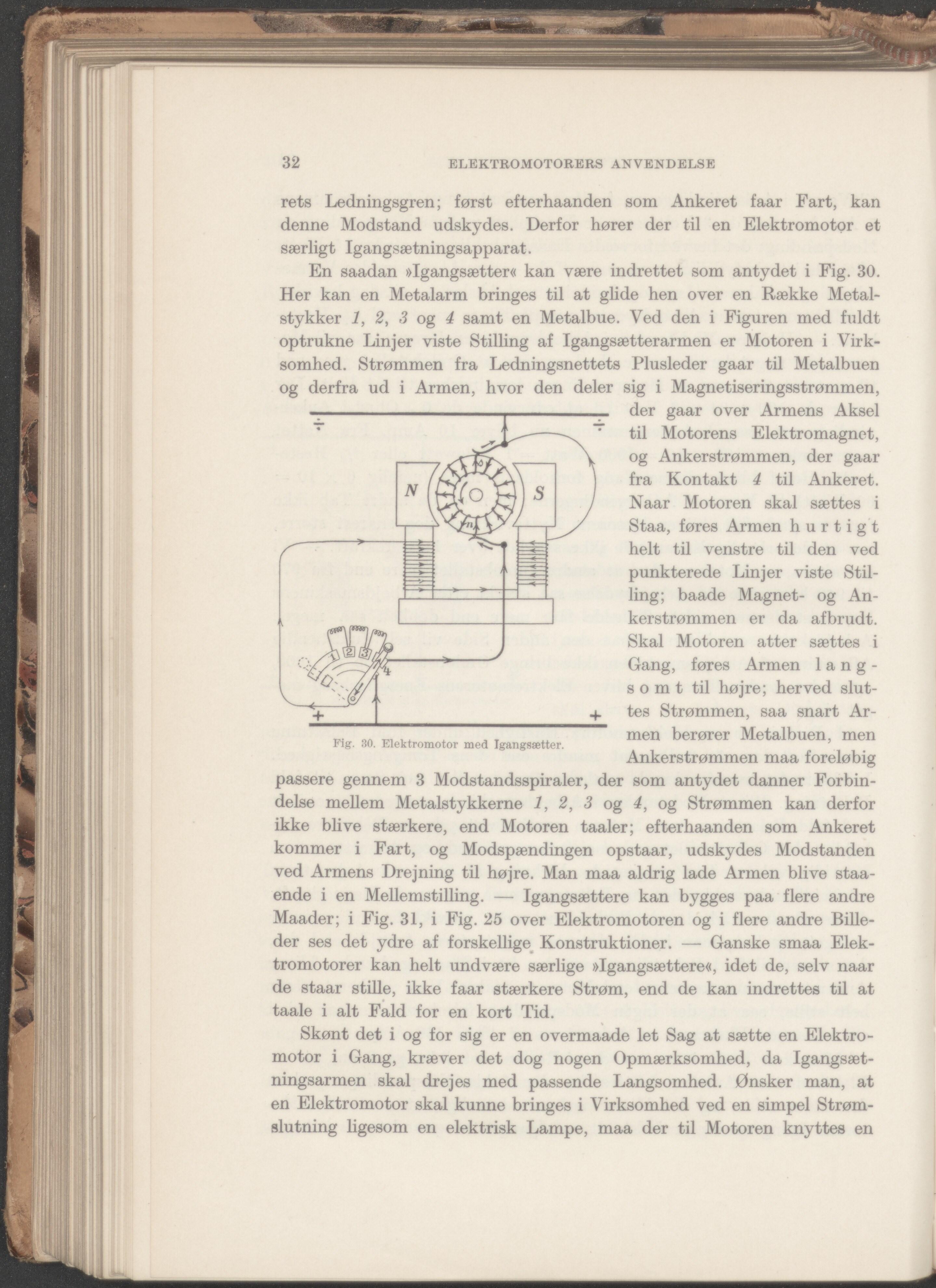

Fig. 30. Elektromotor med Igangsætter.
Ankeret,
sættes i
og An-
afbrudt.
sættes i
lang-
rets Ledningsgren; først efterhaanden som Ankeret faar Fart, kan
denne Modstand udskydes. Derfor hører der til en Elektromotor et
særligt Igangsætningsapparat.
En saadan »Igangsætter« kan være indrettet som antydet i Fig. 30.
Her kan en Metalarm bringes til at glide hen over en Række Metal-
stykker 1, 2, 3 og 4 samt en Metalbue. Ved den i Figuren med fuldt
optrukne Linjer viste Stilling af Igangsætterarmen er Motoren i Virk-
somhed. Strømmen fra Ledningsnettets Plusleder gaar til Metalbuen
og derfra ud i Armen, hvor den deler sig i Magnetiseringsstrømmen,
der gaar over Armens Aksel
til Motorens Elektromagnet,
og Ankerstrømmen, der gaar
fra Kontakt 4 til
Naar Motoren skal
Staa, føres Armen hurtigt
helt til venstre til den ved
punkterede Linjer viste Stil-
ling; baade Magnet-
kerstrømmen er da
Skal Motoren atter
Gang, føres Armen
som t til højre; herved slut-
tes Strømmen, saa snart Ar-
men berører Metalbuen, men
Ankerstrømmen maa foreløbig
passere gennem 3 Modstandsspiraler, der som antydet danner Forbin-
delse mellem Metalstykkerne 1, 2, 3 og 4, og Strømmen kan derfor
ikke blive stærkere, end Motoren taaler; efterhaanden som Ankeret
kommer i Fart, og Modspændingen opstaar, udskydes Modstanden
ved Armens Drejning til højre. Man maa aldrig lade Armen blive staa-
ende i en Mellemstilling. — Igangsættere kan bygges paa flere andre
Maader; i Fig. 31, i Fig. 25 over Elektromotoren og i flere andre Bille-
der ses det ydre af forskellige Konstruktioner. — Ganske smaa Elek-
tromotorer kan helt undvære særlige »Igangsættere«, idet de, selv naar
de staar stille, ikke faar stærkere Strøm, end de kan indrettes til at
taale i alt Fald for en kort Tid.
Skønt det i og for sig er en overmaade let Sag at sætte en Elektro-
motor i Gang, kræver det dog nogen Opmærksomhed, da Igangsæt-
ningsarmen skal drejes med passende Langsomhed. Ønsker man, at
en Elektromotor skal kunne bringes i Virksomhed ved en simpel Strøm-
slutning ligesom en elektrisk Lampe, maa der til Motoren knyttes en
