Grafisk Statiks Anvendelse paa de simpleste Brokonstruktioner

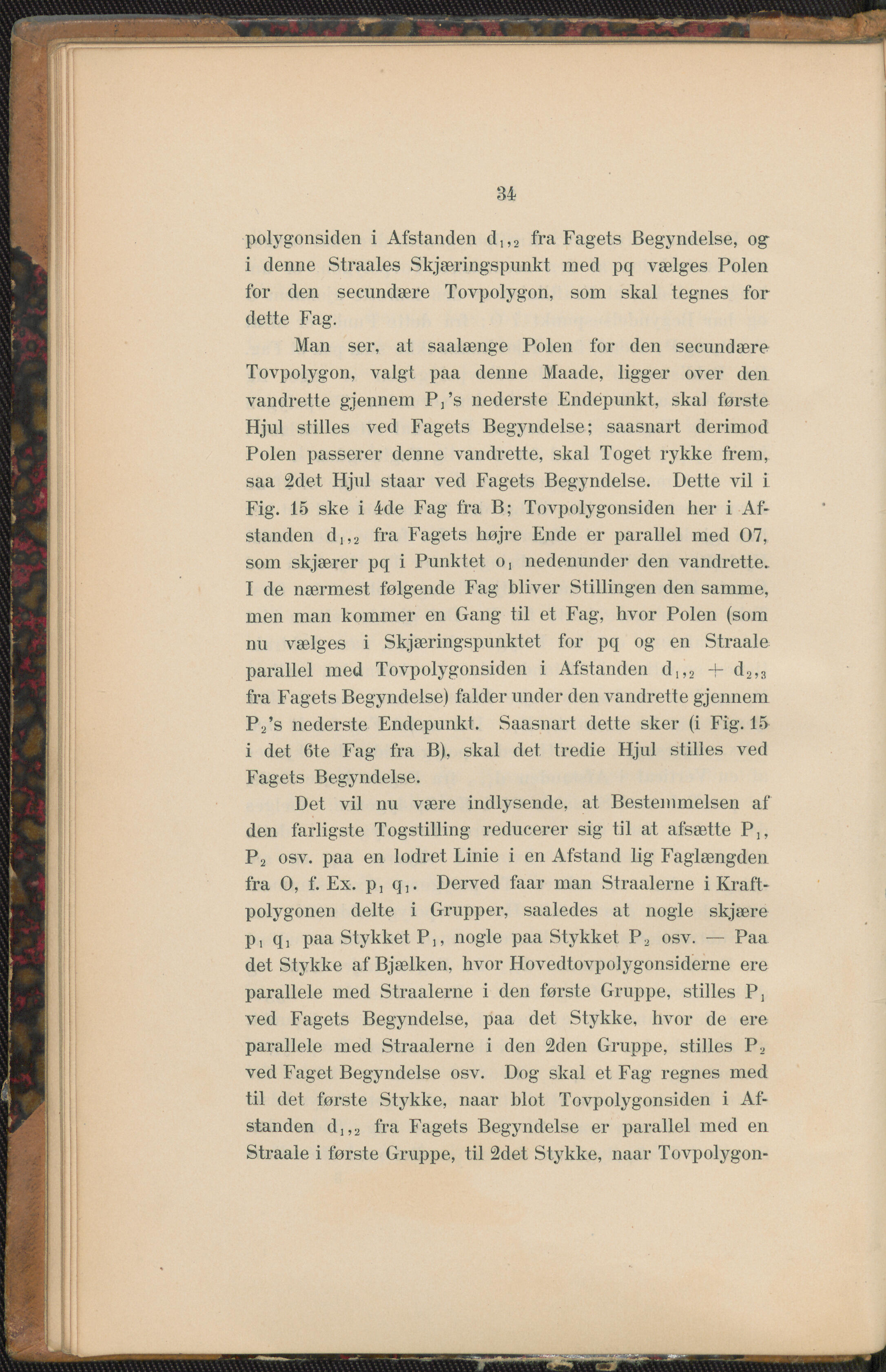

34 polygonsiden i Afstanden d1)2 fra Fagets Begyndelse, og i denne Straales Skjæringspunkt med pq vælges Polen for den secundære Tovpolygon, som skal tegnes for dette Fag. Man ser, at saalænge Polen for den secundære Tovpolygon, valgt paa denne Maade, ligger over den vandrette gjennem P/s nederste Endepunkt, ska] første Hjul stilles ved Fagets Begyndelse; saasnart derimod Polen passerer denne vandrette, skal Toget rykke frem, saa 2det Hjul staar ved Fagets Begyndelse. Dette vil i Fig. 15 ske i 4de Fag fra B; Tovpolygonsiden her i Af- standen dj,2 fra Fagets højre Ende er parallel med 07, som skjærer pq i Punktet O] nedenunder den vandrette.. I de nærmest følgende Fag bliver Stillingen den samme, men man kommer en Gang til et Fag, hvor Polen (som nu vælges i Skjæringspunktet for pq og en Straale parallel med Tovpolygonsiden i Afstanden d1)2 4- d2,3 fra Fagets Begyndelse) falder under den vandrette gjennem P2’s nederste Endepunkt. Saasnart dette sker (i Fig. 15 i det 6te Fag fra B). skal det tredie Hjul stilles ved Fagets Begyndelse. Det vi] nu være indlysende, at Bestemmelsen af den farligste Togstilling reducerer sig til at afsætte P1? P2 osv. paa en lodret Linie i en Afstand lig Faglængden fra O, f. Ex. p, q,. Derved faar man Straalerne i Kraft- polygonen delte i Grupper, saaledes at nogle skiære Pi q5 paa Stykket PH nogle paa Stykket P2 osv. — Paa det Stykke af Bjælken, hvor Hovedtovpolygonsiderne ere parallele med Straalerne i den første Gruppe, stilles Pj ved Fagets Begyndelse, paa det Stykke, hvor de ere parallele med Straalerne i den 2den Gruppe, stilles P2 ved Faget Begyndelse osv. Dog skal et Fag regnes med til det første Stykke, naar blot Tovpolygonsiden i Af- standen dj,2 fra Fagets Begyndelse er parallel med en Straale i første Gruppe, til 2det Stykke, naar Tovpolygon-
