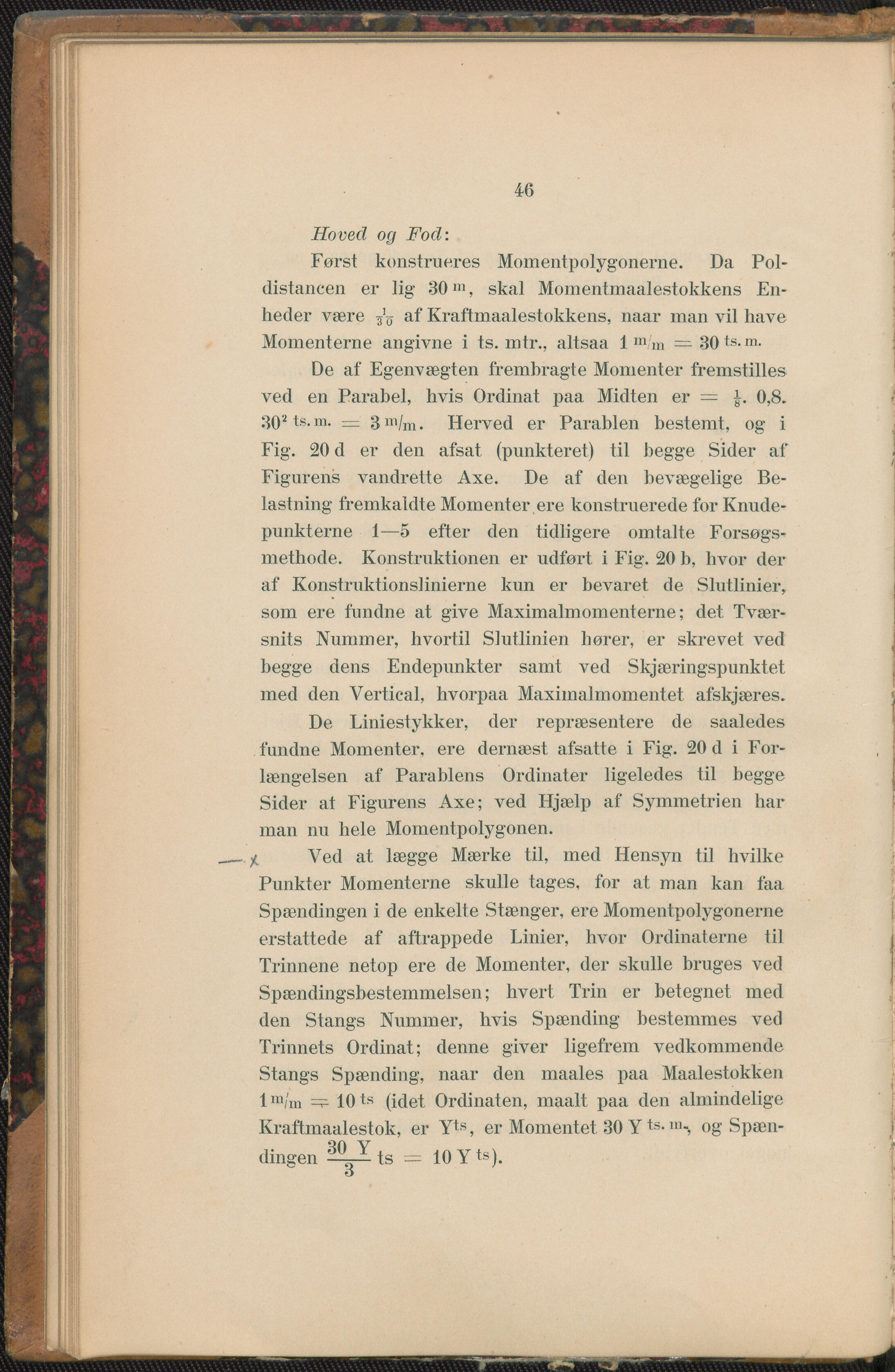

46 Hoved og Fod-. Først konstrueres Momentpolygonerne. Da Pol- distancen er lig 30m, skal Momentmaalestokkens En- heder være af Kraftmaalestokkens, naar man vil have Momenterne angivne i ts. mtr., altsaa 1 m'm = 30ts-m- De af Egenvægten frembragte Momenter fremstilles ved en Parabel, hvis Ordinat paa Midten er = 0,8. 302 ts. m. — 3 m/m. Herved er Parablen bestemt, og i Fig. 20 d er den afsat (punkteret) til begge Sider af Figurens vandrette Axe. De af den bevægelige Be- lastning fremkaldte Momenter ere konstruerede for Knude- punkterne 1—5 efter den tidligere omtalte Forsøgs- methode. Konstruktionen er udført i Fig. 20 b, hvor der af Konstruktionslinierne kun er bevaret de Slutlinier, som ei’e fundne at give Maximalmomenterne; det Tvær- snits Nummer, hvortil Slutlinien hører, er skrevet ved begge dens Endepunkter samt ved Skjæringspunktet med den Vertical, hvorpaa Maximal momentet afskjæres. De Liniestykker, der repræsentere de saaledes fundne Momenter, ere dernæst afsatte i Fig. 20 d i For- længelsen af Parablens Ordinater ligeledes til begge Sider at Figurens Axe; ved Hjælp af Symmetrien har man nu hele Momentpolygonen. Ved at lægge Mærke til, med Hensyn til hvilke Punkter Momenterne skulle tages, for at man kan faa Spændingen i de enkelte Stænger, ere Momentpolygonerne erstattede af aftrappede Linier, hvor Ordinaterne lil Trinnene netop ere de Momenter, der skulle bruges ved Spændingsbestemmelsen; hvert Trin er betegnet med den Stangs Nummer, hvis Spænding bestemmes ved Trinnets Ordinat; denne giver ligefrem vedkommende Stangs Spænding, naar den maales paa Maalestokken lm/'m — io ts (idet Ordinaten, maalt paa den almindelige Kraftmaalestok, er Yts, er Momentet 30 Yts-ni-, og Spæn- dingen -ts = 10 Y ts). O
