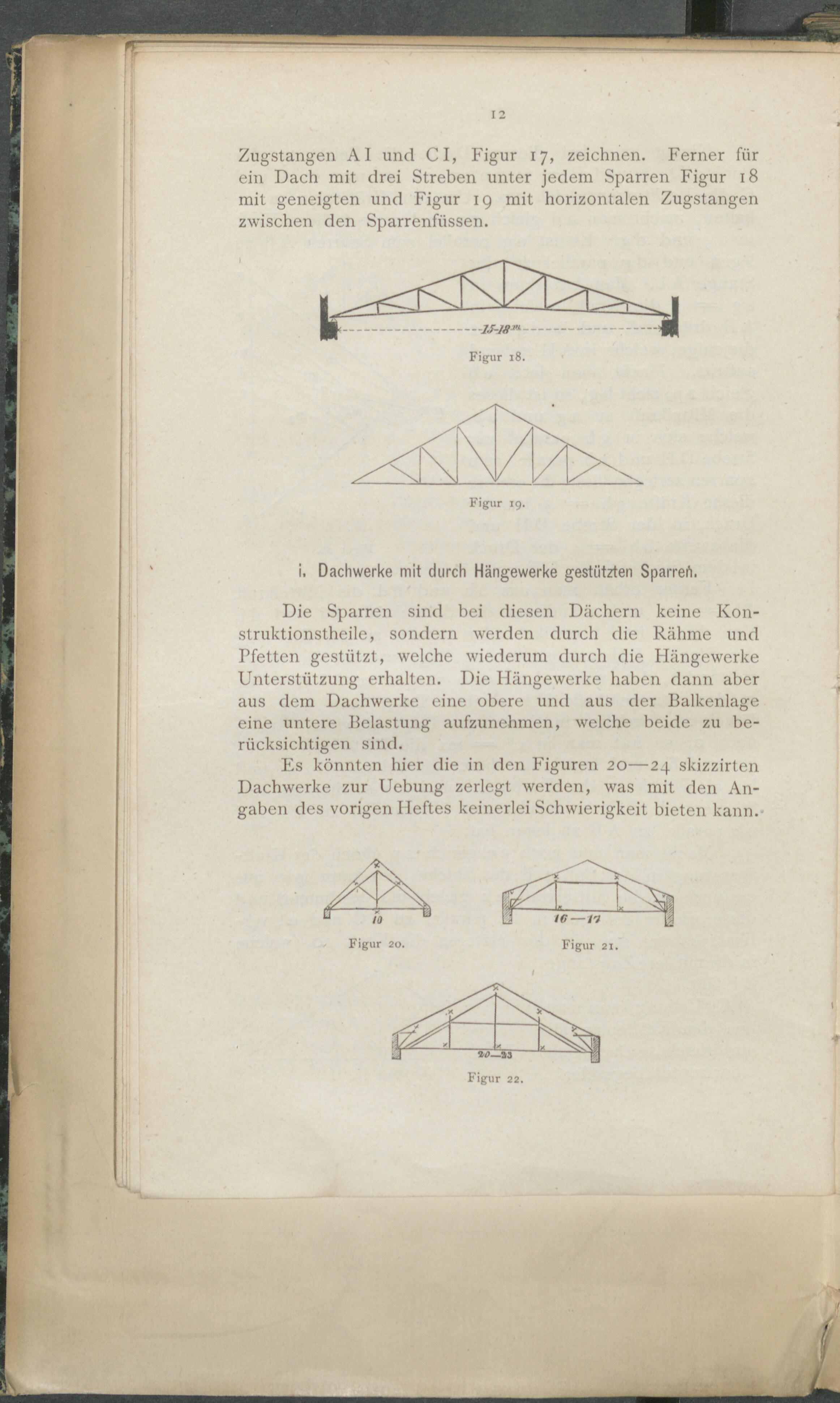

Zugstangen AI und CI, Figur 17, zeichnen. Ferner für
ein Dach mit drei Streben unter jedem Sparren Figur 18
mit geneigten und Figur 19 mit horizontalen Zugstangen
zwischen den Sparrenfüssen.
Figur 18.
Figur 19.
i. Dachwerke mit durch Hängewerke gestützten Sparref).
Die Sparren sind bei diesen Dächern keine Kon-
struktionstheile, sondern werden durch die Rähme und
Pfetten gestützt, welche wiederum durch die Hängewerke
Unterstützung erhalten. Die Hängewerke haben dann aber
aus dem Dachwerke eine obere und aus der Balkenlage
eine untere Belastung aufzunehmen, welche beide zu be-
rücksichtigen sind.
Es könnten hier die in den Figuren 20—24 skizzirten
Dachwerke zur Uebung zerlegt werden, was mit den An-
gaben des vorigen Heftes keinerlei Schwierigkeit bieten kann.
Figur 22.
