Materialprøvning Og Prøveanstalter
Med Overslag Til Udstyr For En Norsk Materialprøveanstalt (Stipendieinberetning 1895 II Del)

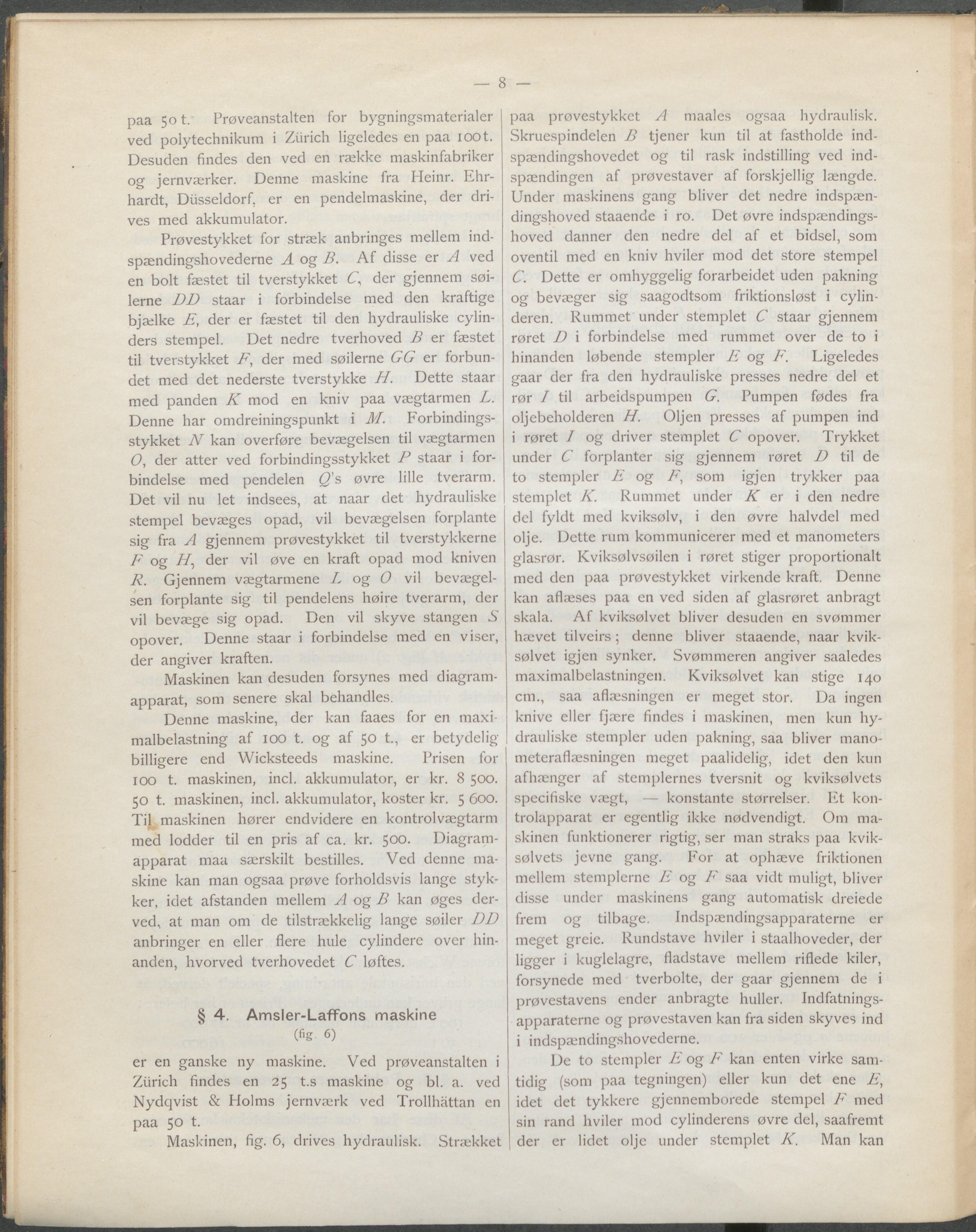

— 8 paa 50 t. Prøveanstalten for bygningsmaterialer ved polytechnikum i Zürich ligeledes en paa 100t. Desuden findes den ved en række maskinfabriker og jernværker. Denne maskine fra Heinr. Ehr- hardt, Düsseldorf, er en pendelmaskine, der dri- ves med akkumulator. Prøvestykket for stræk anbringes mellem ind- spændingshovederne A og B. Af disse er A ved en bolt fæstet til tverstykket (7, der gjennem søi- lerne DD staar i forbindelse med den kraftige bjælke E, der er fæstet til den hydrauliske cylin- ders stempel. Det nedre tverhoved B er fæstet til tverstykket F, der med søllerne GG er forbun- det med det nederste tverstykke H. Dette staar med panden K mod en kniv paa vægtarmen L. Denne har omdrejningspunkt i M. Forbindings- stykket N kan overføre bevægelsen til vægtarmen (9, der atter ved forbindingsstykket P staar i for- bindelse med pendelen Q’s øvre lille tverarm. Det vil nu let indsees, at naar clet hydrauliske stempel bevæges opad, vil bevægelsen forplante sig fra A gjennem prøvestykket til tverstykkerne F og der vil øve en kraft opad mod kniven R. Gjennem vægtarmene L og O vil bevægel- sen forplante sig til pendelens høire tverarm, der vil bevæge sig opad. Den vil skyve stangen S opover. Denne staar i forbindelse med en viser, der angiver kraften. Maskinen kan desuden forsynes med diagram- apparat, som senere skal behandles. Denne maskine, der kan faaes for en maxi- malbelastning af 100 t. og af 50 t., er betydelig- billigere end Wicksteeds maskine. Prisen for 100 t. maskinen, incl. akkumulator, er kr. 8 500. 50 t. maskinen, incl. akkumulator, koster kr. 5 600. Til maskinen hører endvidere en kontrolvægtarm med lodder til en pris af ca. kr. 500. Diagram- apparat maa særskilt bestilles. Ved denne ma- skine kan man ogsaa prøve forholdsvis lange styk- ker, idet afstanden mellem A og B kan øges der- ved, at man om de tilstrækkelig lange søiler 1)1) anbringer en eller flere hule cylindere over hin- anden, hvorved tverhovedet C løftes. § 4. Amsler-LafFons maskine (fig 6) er en ganske ny maskine. Ved prøveanstalten i Zürich findes en 25 t.s maskine og bl. a. ved Nydqvist & Holms jernværk ved Trollhättan en paa 5° t- Maskinen, fig. 6, drives hydraulisk. Strækket paa prøvestykket A maales ogsaa hydraulisk. Skruespindelen B tjener kun til at fastholde ind- spændingshovedet og til rask indstilling ved ind- spændingen af prøvestaver af forskjellig længde. Under maskinens gang bliver det nedre indspæn- dingshoved staaende i ro. Det øvre indspændings- hoved danner den nedre del af et bidsel, som oventil med en kniv hviler mod det store stempel C. Dette er omhyggelig forarbejdet uden pakning og bevæger sig saagodtsom friktionsløst i cylin- deren. Rummet under stemplet C staar gjennem røret D i forbindelse med rummet over de to i hinanden løbende stempler E og F. Ligeledes gaar der fra den hydrauliske presses nedre del et rør 1 til arbeidspumpen G. Pumpen fødes fra oljebeholderen H. Oljen presses af pumpen ind i røret 1 og driver stemplet C opover. Trykket under C forplanter sig gjennem røret 1) til de to stempler E og F, som igjen trykker paa stemplet 11. Rummet under K er i den nedre del fyldt med kviksølv, i den øvre halvdel med olje. Dette rum kommunicerer med et manometers glasrør. Kviksølvsøilen i røret stiger proportionalt med den paa prøvestykket virkende kraft. Denne kan aflæses paa en ved siden af glasrøret anbragt skala. Af kviksølvet bliver desuden en svømmer hævet tilveirs; denne bliver staaende, naar kvik- sølvet igjen synker. Svømmeren angiver saaledes maximalbelastningen. Kviksølvet kan stige 140 cm., saa aflæsningen er meget stor. Da ingen knive eller fjære findes i maskinen, men kun hy- drauliske stempler uden pakning, saa bliver mano- meteraflæsningen meget paal idelig, idet den kun afhænger af stemplernes tversnit og kviksølvets specifiske vægt, — konstante størrelser. Et kon- trolapparat er egentlig ikke nødvendigt. Om ma- skinen funktionerer rigtig, ser man straks paa kvik- sølvets jevne gang. For at ophæve friktionen mellem stemplerne E og F saa vidt muligt, bliver disse under maskinens gang automatisk dreiede frem og tilbage. Indspændingsapparaterne er meget greie. Rundstave hviler i staalhovecler, der ligger i kuglelagre, fladstave mellem riflede kiler, forsynede med tverbolte, der gaar gjennem de i prøvestavens ender anbragte huller. Indfatnings- apparaterne og prøvestaven kan fra siden skyves ind i indspændingshovederne. De to stempler E og F kan enten virke sam- tidig (som paa tegningen) eller kun det ene E, idet det tykkere gjennemborede stempel F med sin rand hviler mod cylinderens øvre del, saafremt der er lidet olje under stemplet K. Man kan
